回转筒体端面接触式密封结构设计

　　在化工、建材、粮食加工等涉及粉体、颗粒物料连续热处理的生产场景中，旋转干燥器作为核心热工设备，其筒体与固定罩壳间的动密封性能，直接决定了系统热效率、物料收率与车间生产环境达标水平。传统的迷宫密封、填料密封在长期运行中，易因筒体径向跳动、热胀冷缩位移出现密封间隙不均、填料磨损快的问题，轻则造成热风外泄提升能耗、粉尘溢出污染环境，重则导致外界冷风漏入筒内破坏热工参数稳定，影响物料干燥均匀度。

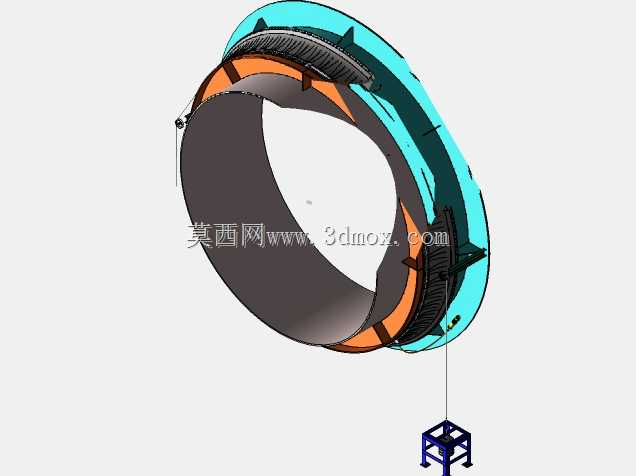

　　这套密封结构采用沿筒体周向整圈排布的弹性接触式密封片设计，每片密封片通过独立的配重张紧机构持续压合在筒体端部的密封配合面上，可自适应补偿筒体运行过程中产生的3-8mm径向跳动、以及启停阶段温差带来的轴向热位移，始终保持密封面的均匀贴合，避免局部间隙漏风漏料。密封片采用分段拼接式结构，单块密封片磨损后可单独拆卸更换，无需整体吊装拆解密封端盖，大幅缩短设备停机维护时长，降低运维配件成本。

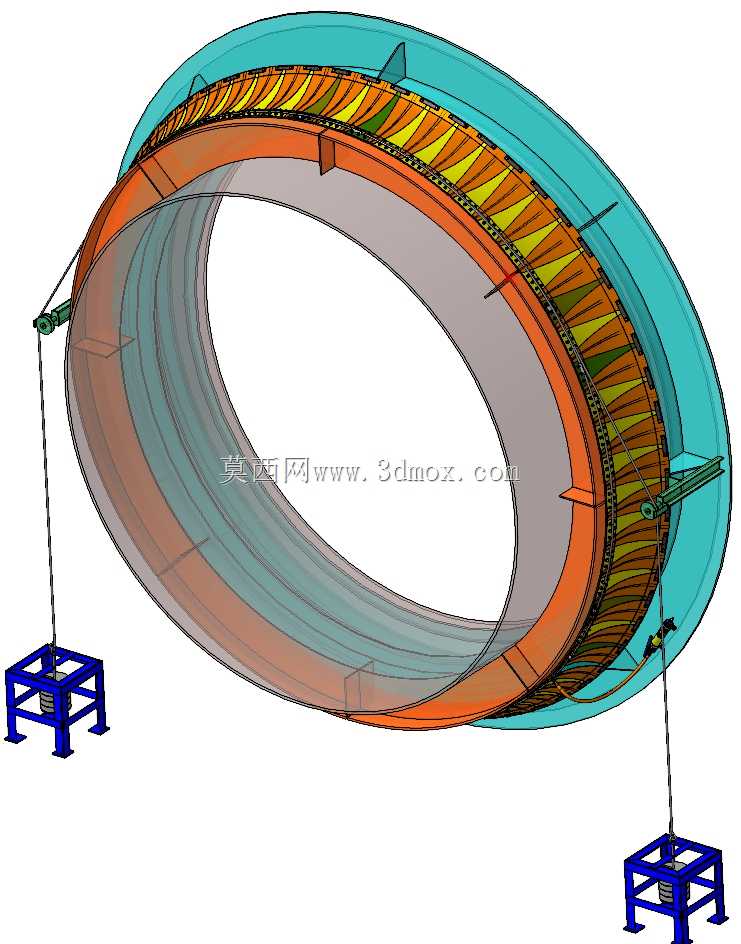

　　从结构设计逻辑来看，整套密封组件分为固定支撑环、密封片组、张紧调节机构三个核心部分。固定支撑环通过螺栓连接在干燥器端部的固定罩壳法兰上，加工时需保证支撑环安装端面与筒体回转轴线的垂直度公差不大于0.5mm/m，为密封片提供稳定的安装基准。密封片采用耐温耐磨的复合板材冲压成型，片与片之间沿周向采用叠压排布，叠压宽度不小于15mm，避免片间间隙出现直通漏缝；每片密封片的背部通过铰接支座与支撑环连接，可沿铰接点小角度摆动，适配筒体的偏摆位移。张紧机构采用重锤+钢丝绳的恒力张紧方案，相比弹簧张紧，不会因长期运行出现弹性衰减导致压紧力下降，张紧力可通过调整重锤配重块数量精准控制，保证密封片对筒体的压紧力维持在0.02-0.05MPa区间，既不会因压力过大造成密封片与筒体接触面的异常磨损，也不会因压力不足出现密封间隙。

　　安装边界方面，这套密封结构适配筒体直径范围覆盖1.2m-4.8m的常规规格旋转干燥器，整体轴向安装尺寸控制在280mm-350mm区间，径向突出筒体法兰外圆的尺寸不超过400mm，可直接适配多数现有干燥器的端部安装空间，无需对原有罩壳、筒体结构做大规模改造，旧设备密封升级时可直接测绘原有法兰安装孔位做适配设计。安装过程中需先将支撑环整体吊装就位，调整同轴度后紧固法兰螺栓，再逐片安装密封片并调整张紧钢丝绳长度，保证所有密封片初始贴合状态一致，最后挂装配重块并手动盘车检查整圈密封片的贴合情况，局部出现间隙的位置可微调铰接支座的固定螺栓做补偿。

　　实际运行过程中，密封片与筒体配合面会逐渐形成一层均匀的物料粉膜，这层粉膜可起到辅助密封与润滑的作用，进一步降低密封片的磨损速率，正常工况下单组密封片的使用寿命可达18个月以上。相比传统密封结构，这套接触式密封可将干燥器筒体端部的漏风率控制在2%以内，设备热效率提升8%-12%，同时完全杜绝运行过程中的粉尘外溢问题，满足车间职业健康环保要求。在结构建模过程中，需重点验证密封片摆动角度与筒体最大径向跳动量的匹配关系，避免筒体偏摆量过大时密封片出现脱开或卡滞；同时需做周向排布的干涉检查，保证密封片在最大摆动角度下相邻片体仍保持足够叠压量，不会出现直通缝隙；配重张紧机构的钢丝绳走向需避开筒体端部的加强筋、测温测压元件等附属结构，保证张紧动作顺畅无卡阻。
