1000马力机车柴油机气门室盖结构

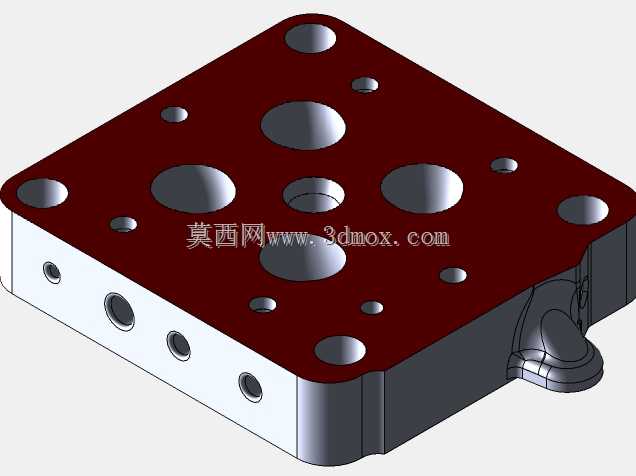

　　这款气门室盖应用于1000马力等级的机车柴油机上，属于内燃机上部核心密封承载构件，日常运行中直接覆盖在柴油机缸盖顶部的气门机构上方，承担多重工程功能。首先是密封防护作用，隔绝气门传动组件与外部环境，避免机油泄漏，同时阻挡外界粉尘、水汽进入气门摇臂、气门弹簧等精密运动副区域，保证配气机构的润滑环境清洁稳定，减少磨粒磨损风险。其次是结构承载与管路集成作用，盖体上分布的多组不同孔径通孔，分别对应气门避让、机油加注、呼吸器安装、传感器布置、紧固件穿装等功能需求，侧面的通孔则用于连接曲轴箱通风管路、机油回油通路，部分孔位还预留了线束过孔位置，满足柴油机运行状态监测的传感器走线需求。

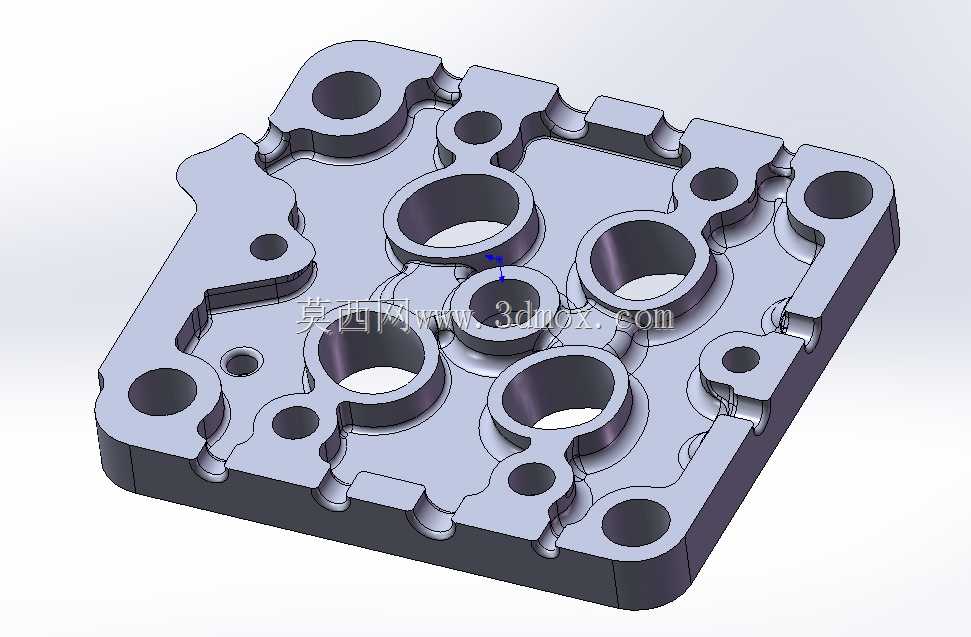

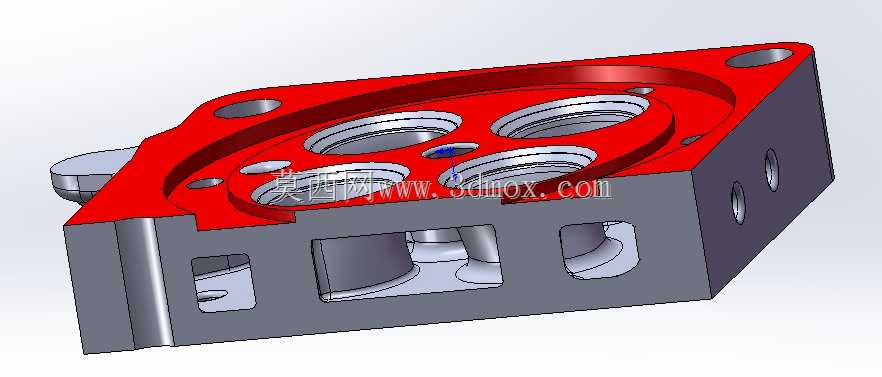

　　从设计思路来看，该构件采用分体式厚壁结构，主体结合面为平面加工设计，保证与缸盖顶面的配合精度，安装后通过周圈均匀分布的螺栓孔施加预紧力，配合密封垫实现静密封，螺栓孔的排布特意避开了内部气门运动的干涉区域，同时保证压紧力均匀分布在密封面上，避免局部压力不足导致的机油渗漏问题。顶面的大直径沉孔主要用于避让缸盖上凸出的气门弹簧座、摇臂轴支座等部件，避免盖体安装后与运动部件发生剐蹭，不同孔径的沉孔深度根据对应避让部件的凸出高度做差异化设计，在保证足够避让间隙的前提下尽可能压缩盖体的整体高度，控制柴油机上部的外形尺寸，适配机车动力舱的紧凑安装空间。侧面的凸台结构集成了通风口接头，将曲轴箱窜出的废气引导至通风系统，避免曲轴箱内压力过高导致密封失效，凸台与盖体主体做一体化设计，减少额外连接点的泄漏风险。

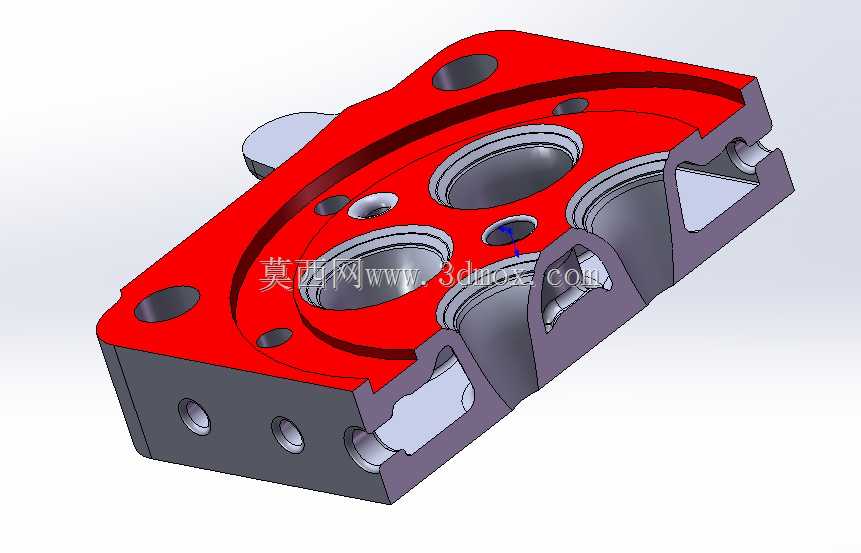

　　从安装边界来看，该气门室盖的整体轮廓为近似方形的带圆角结构，四个边角做圆弧过渡，避免安装过程中与周边的管线、支架发生干涉，安装时以缸盖顶面的定位销孔为定位基准，周圈螺栓按照对角线顺序分次拧紧，保证密封面受力均匀，安装后整体突出缸盖顶面的高度控制在合理范围内，不会超出机车动力舱的上部限界，侧面的接头位置与周边管路的走向完全匹配，不需要额外改动管线布局即可完成装配。在实际运行场景中，机车柴油机长期处于变负荷、强振动的工作环境，该气门室盖的结构设计充分考虑了抗振性能，厚壁结构搭配合理的加强筋布局（从模型的边角过渡与壁厚分布可以看出），能够承受柴油机运行时的持续振动，避免长期振动导致的螺栓松动、盖体开裂问题，同时材质选择上适配柴油机的工作温度范围，在机油长期浸泡、冷热交替的工况下不会出现明显的形变，保证密封性能的长期稳定。

　　在结构细节处理上，所有孔位的边缘都做了倒角处理，既去除加工毛刺避免安装时割伤密封垫，也能在装配时起到导向作用，降低安装难度。侧面的通孔内壁加工有密封槽，用于安装O型圈实现管路连接的径向密封，避免油气从管路接口处泄漏。顶面的不同孔位根据功能做了直径区分，机油加注口的孔径最大，满足日常补加机油的操作需求，传感器安装孔的孔径匹配常用的机油压力、温度传感器螺纹规格，不需要额外加工转接套即可直接安装，紧固件穿装孔的直径略大于螺栓直径，预留了足够的安装调整量，抵消缸盖与盖体之间的微小加工误差，保证装配顺畅。对于机车运维场景来说，该气门室盖的结构设计也兼顾了检修便利性，拆卸时只需要松开周圈的固定螺栓即可整体取下，不需要拆解周边的其他附属部件，拆下后可以直接暴露整个气门机构，方便进行气门间隙调整、摇臂检查等日常维护作业，大幅缩短运维检修的时间，适配机车段修的快速作业需求。
