液体火箭发动机燃烧室半剖结构三维设计

　　在航天推进系统的结构设计工作中，液体火箭发动机燃烧室是整台动力装置的核心热端部件，其结构合理性直接决定了推进剂燃烧效率、推力输出稳定性以及整机工作寿命，这类部件的三维建模工作，往往需要兼顾热流道布局、结构强度、冷却通道排布等多维度的工程约束，不能仅做外观曲面的复刻。从实际应用场景来看，这类燃烧室结构主要适配泵压式液体火箭动力系统，承担推进剂雾化、混合、燃烧的核心功能，将液态氧化剂与燃烧剂的化学能通过稳定燃烧转化为高温高压燃气的内能，为后续喷管膨胀做功产生推力提供基础条件，无论是轨道运载火箭的上面级动力，还是可重复使用航天器的返回段姿控动力，燃烧室的结构精度都直接影响动力系统的工作可靠性。

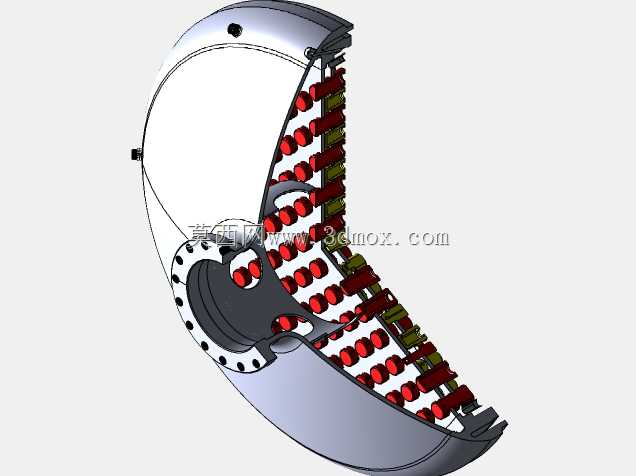

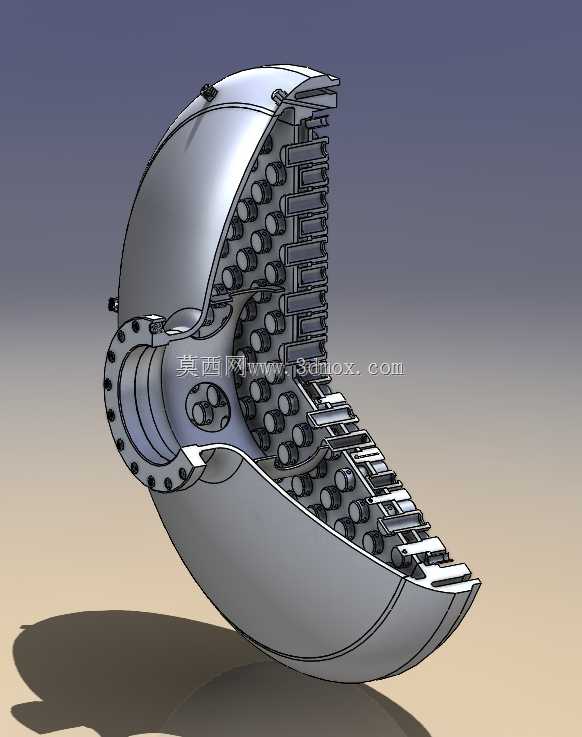

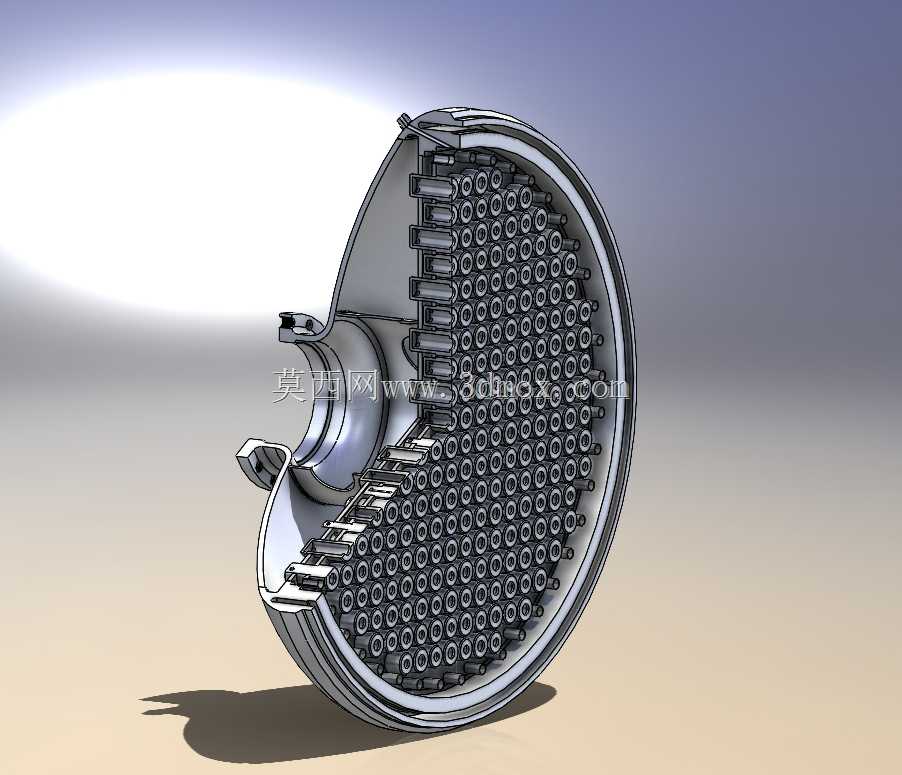

　　从本次呈现的半剖结构模型来看，设计阶段首先考虑的是喷注面的布局逻辑，头部腔体内排布的多组喷注单元采用了同轴直流式喷注的结构思路，每组喷注单元对应一组氧化剂与燃烧剂的入射通道，通过不同入射角度的通道设计，让两种推进剂在进入燃烧室空腔的第一时间实现剪切雾化，避免出现大液滴撞壁、局部富燃或富氧的问题，这种排布方式也能让燃烧火焰在腔体内的分布更均匀，减少局部热流过高导致的壁面烧蚀风险。燃烧室的球形腔体结构是经过多轮热应力仿真优化后的选型，相比传统的柱形燃烧室，球形腔体的结构应力分布更均匀，在承受同等燃烧室压力的前提下，可以有效降低壁面厚度，减少整台动力装置的结构死重，这对于航天推进设备来说是至关重要的设计指标，每一克的结构减重都能直接提升运载器的有效载荷占比。

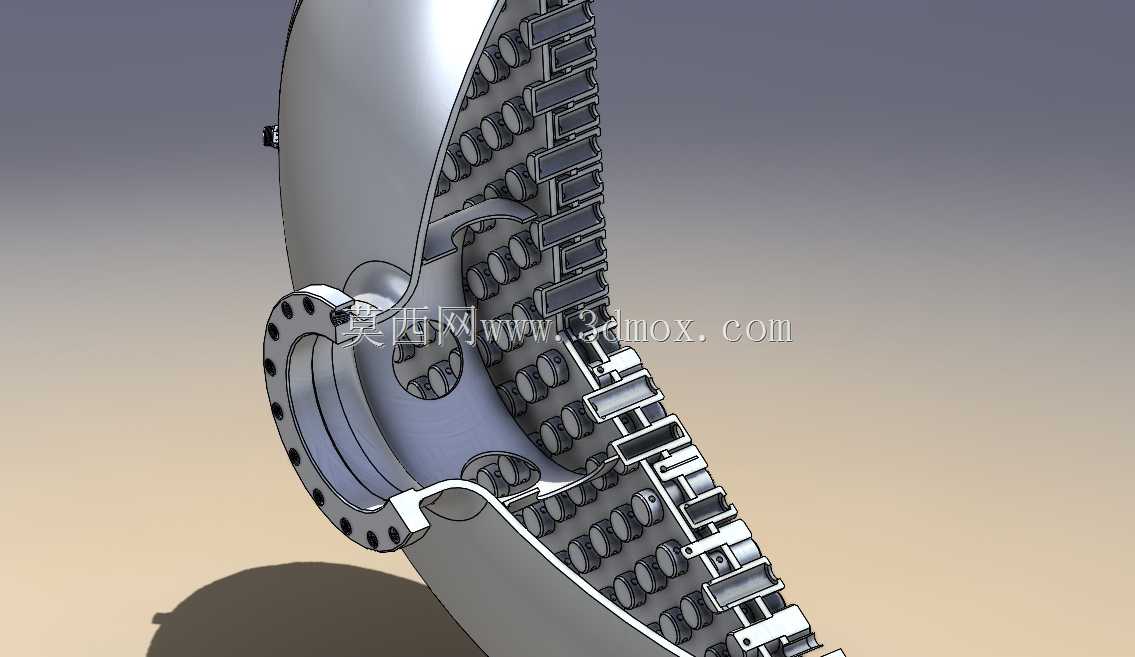

　　在冷却结构的设计上，半剖模型中可以清晰看到腔体内壁排布的轴向冷却通道，这类通道属于再生冷却结构的一部分，设计时会让低温推进剂在进入喷注单元之前，先沿着内壁的冷却通道从喷管端流向头部，一方面通过推进剂的低温带走壁面的大量热量，避免壁面材料在3000K以上的燃气冲刷下出现强度失效，另一方面预热后的推进剂进入喷注单元后雾化效果更好，能进一步提升燃烧效率，这种结构设计需要精准控制冷却通道的截面尺寸与流阻，既要保证足够的冷却剂流量覆盖整个高温壁面，又不能因为流阻过大增加涡轮泵的输出负载。模型中头部位置的法兰连接结构，是燃烧室与喷注器头部、涡轮泵管路的安装边界，法兰面的密封槽结构、螺栓孔的节圆尺寸都严格按照航天管路连接的标准设计，安装时可以通过金属密封环实现高压工况下的无泄漏连接，法兰与腔体主体的过渡位置做了大圆角过渡处理，避免加工和工作过程中出现应力集中导致的结构裂纹。

　　从安装边界的尺寸逻辑来看，这类燃烧室的接口尺寸需要和上游的喷注器、下游的喷管段完全匹配，腔体的容积设计是和推进剂流量、燃烧停留时间严格对应的，既不能因为容积过小导致推进剂还未充分燃烧就进入喷管段造成能量损失，也不能因为容积过大导致结构重量冗余、燃烧室压力建立速度过慢影响动力响应速度。在建模过程中，所有的内壁曲面都做了连续曲率处理，避免出现直角或者突变的结构，减少燃气流动过程中的局部涡流损失，同时内壁的冷却通道和外壁的承力结构采用了一体化建模的思路，还原了实际产品中铣槽+外壁电铸成型的工艺结构，能让后续做结构仿真、热流仿真的工程师直接提取模型的流体域和固体域，不需要再做大量的几何修复工作。

　　在实际的工程选型中，这类燃烧室结构的设计需要匹配具体的推进剂组合、推力等级、工作时长要求，不同的工况参数对应的喷注单元数量、冷却通道截面、壁面厚度都会有明显差异，本次的模型结构还原了6kN级推力液体火箭发动机燃烧室的典型布局，所有的结构特征都符合实际工程中的设计逻辑，没有出现理想化的简化错误，比如喷注单元的伸出长度、冷却通道的肋厚、法兰的螺栓数量都和实际产品的设计参数保持一致，能够作为航天推进相关结构设计的参考模型，也能用于相关专业的教学演示、结构原理展示场景。
