滚珠丝杠用SFU系列螺母支撑固定座

　　在直线传动模组、数控滑台、自动化移栽设备的结构搭建中，滚珠丝杠副的安装固定精度直接决定整套传动机构的运行平顺性与重复定位精度，这款SFU系列螺钉支架本质是配套滚珠丝杠螺母的专用固定支撑座，主要承担丝杠螺母与运动滑台之间的刚性连接、载荷传递功能，是线性传动结构中不可缺少的连接构件。从实际应用场景来看，这类支撑座广泛出现在小型数控雕刻机的Z轴进给结构、桌面级3D打印机的运动轴传动、电子制造设备的点胶滑台、包装机械的物料推送机构中，但凡用到SFU2005、SFU2010这类常见规格滚珠丝杠的场合，都需要匹配对应规格的螺母固定座来完成安装衔接，避免丝杠螺母直接与滑台连接带来的安装面不匹配、同轴度偏差问题。从功能特性上看，

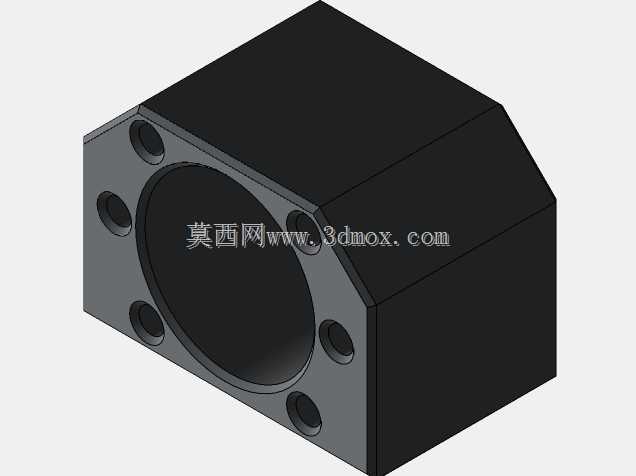

　　这款固定座采用分体式的结构设计，主体安装腔为精准的圆柱内孔，尺寸与对应规格丝杠螺母的外径完全适配，安装时可将丝杠螺母整体嵌入腔体内，依靠端面的六个均布安装孔完成与螺母法兰的锁紧固定，不会出现螺母周向转动、轴向窜动的问题；固定座的外侧为规整的方体安装面，可直接通过螺栓锁紧在运动滑台的安装基准面上，相比传统的自制连接块，这种标准化的固定座能大幅降低现场加工的工作量，同时保证安装后的同轴度误差控制在合理范围内，减少丝杠运行过程中的附加径向载荷，延长丝杠副的使用寿命。设计思路上，这款固定座充分考虑了安装调试的便利性，法兰端的安装孔采用沉孔设计，锁紧螺栓安装后不会突出法兰端面，避免与周边的防护结构、限位开关产生干涉；

　　主体的方体结构做了边角的倒角处理，既去除了加工后的锐边毛刺，也能在安装时避免尖锐边角刮伤操作人员或管线；内孔与安装端面的垂直度经过严格管控，保证螺母装入后，丝杠的轴线与滑台的运动方向保持平行，不会出现丝杠憋劲、运行卡顿的问题。从安装边界尺寸来看，这款固定座的法兰端为切边式的法兰结构，相比整圆法兰占用的安装空间更小，六个安装孔围绕内孔中心均匀分布，孔位尺寸与SFU2005、SFU2010规格的丝杠螺母法兰孔完全匹配，不需要现场重新配打孔位；主体的方体部分宽度、高度尺寸经过优化，既保证足够的结构刚性，在承受轴向进给载荷时不会出现形变，又不会过度占用滑台周边的安装空间，给拖链、传感器、管线布置留出足够的余量。在实际选型使用时，

　　需要注意固定座的内孔尺寸必须与所选用的丝杠螺母外径完全匹配，法兰端的安装孔要与螺母法兰孔位对齐，锁紧螺栓要采用对应强度等级的内六角螺栓，按照对角顺序逐步锁紧，避免锁紧力不均导致螺母出现偏斜；固定座与滑台连接的安装面需要保证平面度，安装时可通过塞尺检查结合面的间隙，避免因安装面不平导致固定座倾斜，进而影响丝杠的传动精度。这类标准化的支撑固定座相比现场自制的连接构件，在加工精度、材料热处理、形位公差管控上都有更稳定的表现，能有效减少设备调试阶段的适配工作量，降低因安装精度不足导致的丝杠磨损快、定位精度差等问题，是中小负载直线传动结构中性价比很高的标准化连接配件。
