滚珠丝杠端部固定支撑座结构设计

　　在直线传动模组的搭建过程中，丝杠的支撑固定结构往往是容易被新手忽略，但直接影响整套传动系统精度、寿命与运行平稳性的核心部件，这款适配BK15、BF15规格的端部支架，正是针对15mm公称直径的滚珠丝杠副开发的固定侧支撑单元。从实际应用场景来看，这类支撑座广泛出现在桌面级数控设备、小型自动化点胶机、3D打印设备的Z轴传动结构、轻载搬运机械手的直线进给轴、非标检测设备的位移调节机构中，但凡需要将丝杠的旋转运动转化为直线运动，且对传动背隙、轴向窜动有控制要求的场合，都需要这类支撑结构来完成丝杠两端的定位。

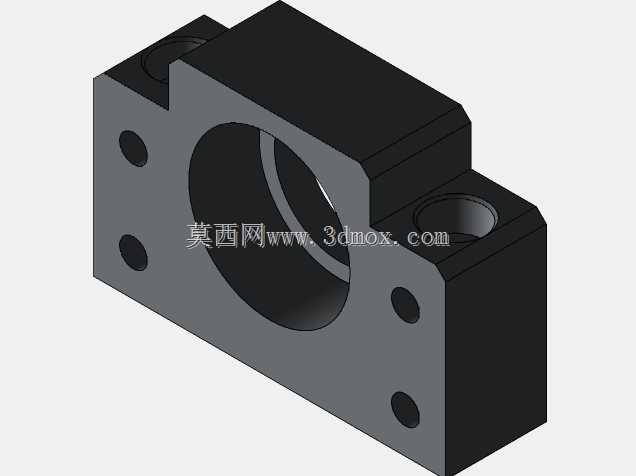

　　从功能特性上看，这款固定侧支架集成了轴承安装位、本体安装孔、丝杠避让通孔三个核心功能区域，区别于浮动侧的BF系列支撑座，BK系列作为固定端需要同时承受丝杠传动过程中产生的径向载荷与双向轴向载荷，因此在轴承位的设计上预留了成对安装角接触球轴承的容纳空间，能够通过轴承预紧消除轴向游隙，避免丝杠在高速往复运动时出现窜动，进而保证丝杠带动的滑台定位精度稳定在设计公差范围内。本体的两侧凸台结构上对称布置的安装孔，是用于将支撑座整体固定在设备安装基板上的连接位，孔位的位置度公差直接决定了丝杠安装后的同轴度，建模过程中特意将安装孔的中心高与配套螺母座的中心高做了统一基准设计，避免现场安装时出现不同心导致的丝杠憋劲、磨损加剧问题。

　　设计思路上，这款支撑座没有采用多余的复杂曲面结构，整体以规则的铣削加工特征为主，完全适配常规的数控铣削加工工艺，不需要特殊的工装夹具即可完成批量加工。中间的大直径通孔一方面是为了穿过丝杠轴端，另一方面也为轴承的外圈定位提供了贴合基准，孔的端面与安装底面的垂直度公差控制在0.01mm以内，保证轴承装入后不会出现偏斜，避免轴承在运行过程中承受额外的倾覆力矩。本体两侧的凸台做了等高处理，安装时可以直接贴紧设备的安装板面，不需要额外调整垫片来找正，降低现场装配的调试难度。

　　从安装边界尺寸来看，这款支撑座的整体宽度适配15规格丝杠的安装空间要求，不会占用过多的模组内部空间，安装孔的孔距按照行业通用的标准规格设计，可以直接替换市面上同型号的标准支撑座，不需要对原有设备的安装板做二次修改。轴承位的内径尺寸与标准角接触轴承的外径做了基孔制配合设计，装配时可以通过冷压或者热装的方式完成轴承固定，端盖位置预留的螺纹孔可以用来安装轴承压盖，防止轴承在长期运行过程中出现轴向窜动脱出。在实际选型过程中，需要注意固定端与浮动端的搭配使用，固定端承担轴向定位与双向载荷承载，浮动端则用来补偿丝杠在运行过程中因为温度变化产生的热伸长量，避免丝杠因为热胀冷缩出现弯曲变形，影响传动顺畅度。

　　很多结构设计新手在做直线传动设计时，往往只关注丝杠的导程、直径、负载参数，忽略支撑座的安装精度对整套系统的影响，实际上如果支撑座的安装面平面度不足、孔位同轴度偏差过大，即便选用高精度的C3级丝杠，也会因为安装偏差导致传动阻力增大、丝杠磨损加快、定位精度超差等问题。这款支撑座的三维模型在建模过程中，所有的安装特征、配合尺寸都按照实际加工的公差要求做了对应处理，导入装配体后可以直接完成与丝杠、轴承、安装板、螺母座的虚拟装配，提前检查装配过程中可能出现的干涉问题，比如丝杠轴端长度是否足够伸出支撑座、锁紧螺母是否会与支撑座端面发生摩擦、安装孔是否会与基板上的其他零件产生位置冲突等，有效减少实际加工装配阶段的出错概率。对于做非标自动化设备结构设计的工程师来说，直接调用这类标准化的传动支撑件模型，能够大幅缩短三维建模的周期，不需要从零开始绘制每个特征，只需要根据整体模组的布局调整安装位置即可，同时标准件的尺寸一致性也能保证后续采购配件时的互换性，降低设备的后期维护成本。
