SFU系列滚珠丝杠传动组件三维结构

　　在数控加工中心、自动化点胶设备、线性模组搭建、3D打印设备Z轴传动、电子元件插装设备的直线进给单元中，SFU系列滚珠丝杠是应用占比极高的传动部件，其核心作用是将伺服电机输出的旋转运动转化为滑台的高精度直线位移，相比传统梯形滑动丝杠，传动效率可提升至90%以上，进给过程的反向间隙可控制在极小范围内，能满足中高速往复进给的工况需求，长期运行下的磨损量远低于滑动摩擦结构，可大幅降低设备的维护频次。

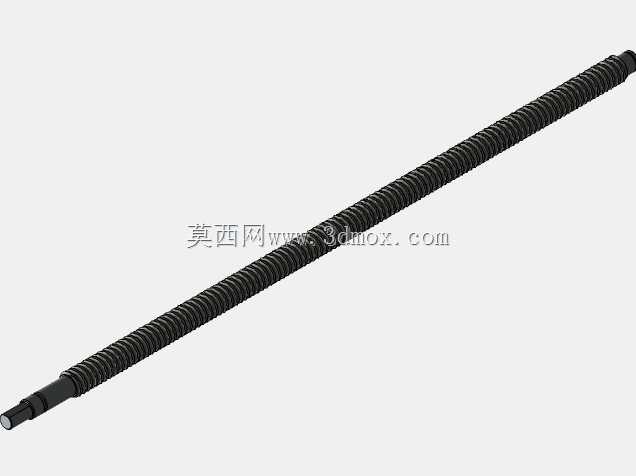

　　这款SFU丝杠的三维建模完全遵循实际量产零件的结构逻辑，建模过程中优先还原了丝杠的核心功能结构：杆身主体为连续的弧形螺旋滚道，滚道的截面曲率与配套钢球的半径匹配，建模时严格控制滚道的导程参数一致性，避免出现螺旋线偏移导致的螺母卡滞问题；丝杠两端的轴颈做了阶梯式结构设计，靠近杆身的轴段用于配对角接触球轴承，实现丝杠的径向支撑与轴向限位，最外端的轴段加工有平键槽与卡簧槽，分别用于连接联轴器传递电机扭矩、安装锁紧螺母固定轴承内圈，避免高速运转时轴承出现轴向窜动。

　　从安装边界来看，这款丝杠的有效行程覆盖200mm至700mm区间，可适配不同行程需求的线性传动单元，安装时需要保证两端支撑座的同轴度误差控制在0.02mm以内，否则会导致丝杠运转时出现挠曲变形，加剧滚道与钢球的磨损，同时会增大进给过程的阻力，引发伺服电机过载报警。建模时特意还原了丝杠端部的倒角结构，该结构不仅能避免装配时划伤轴承内圈与联轴器内壁，还能在热处理工序中减少应力集中，降低轴段断裂的风险。

　　在结构设计细节上，这款SFU丝杠的滚道表面做了粗糙度参数的对应建模还原，实际生产中滚道表面需经过淬火处理后精磨，硬度达到HRC58-62，才能保证长期运行下的精度保持性；丝杠两端的中心孔为标准B型中心孔，是加工过程中磨削外圆与滚道的定位基准，建模时保留该结构可方便后续工程图导出时标注形位公差，也能为工艺人员编制加工工序提供准确的结构参考。

　　针对不同的设备安装场景，这款丝杠的支撑端可适配固定-支撑、固定-固定两种安装方式：短行程（200-400mm）场景下采用固定-支撑安装即可满足转速与精度要求，长行程（500-700mm）场景下需采用两端固定的安装方式，搭配预拉伸结构抵消丝杠高速运转时的热伸长量，避免进给位置出现偏差。建模时将丝杠的所有结构做了独立参数化设置，设计人员可根据自身设备的行程需求，直接调整螺旋段长度与端部轴段尺寸，无需重新绘制螺旋线与滚道结构，可大幅缩短传动单元的设计周期。

　　在实际设备调试过程中，这类SFU丝杠搭配螺母预紧结构后，可完全消除反向传动间隙，在PCB钻孔设备、激光切割设备的进给轴上应用时，可保证孔位与切割轮廓的位置精度控制在0.01mm级别；在自动化移栽设备的水平进给轴上应用时，可承受一定的径向负载，搭配线性导轨导向后，可实现大重量工件的平稳往复输送。建模过程中特意规避了非功能性的冗余结构，所有特征均对应实际零件的加工与装配需求，没有多余的倒角与装饰性结构，导出工程图时可直接提取尺寸用于生产加工，也可导入有限元分析软件，对丝杠的临界转速、受压稳定性进行仿真验算，为支撑座的选型与电机扭矩匹配提供准确的模型依据。
