HTD5M型多规格同步带轮结构设计

　　在轻工自动化输送、3D打印传动模组、小型包装设备进给机构、电子制造贴装工位的动力传递环节，HTD5M圆弧齿同步带轮是应用占比极高的传动部件，这类带轮依靠齿形啮合传递扭矩，相比平带传动不存在打滑问题，相比齿轮传动对安装中心距的公差容忍度更高，且运行噪音更低、无需额外润滑维护，非常适合中低负载、高精度转速传递的工位使用。

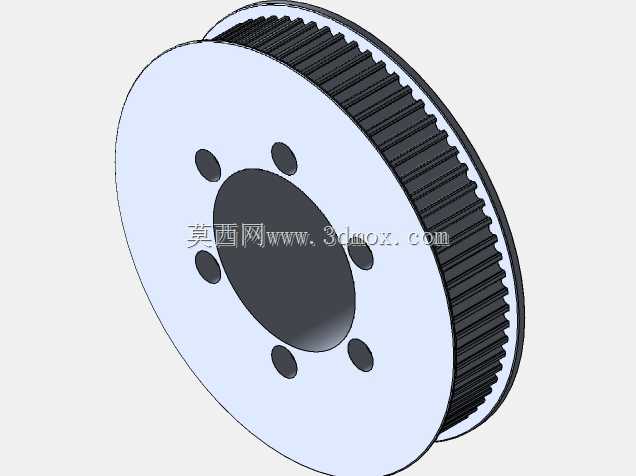

　　本次设计的HTD5M同步带轮覆盖10齿、12齿、18齿、48齿、60齿、72齿共6种常用齿数规格，可适配不同减速比的传动需求：小齿数规格多作为电机端主动轮使用，匹配42/57系列步进电机、200W-400W伺服电机的输出轴安装，大齿数规格作为从动轮布置在执行端，可实现1:1.2到1:7.2范围的减速比搭配，满足不同负载、不同线速度的传动场景要求。设计过程中优先考虑了安装适配性，带轮中心采用通孔加圆周均布安装孔的结构，6个安装孔围绕中心轴孔均匀排布，可配合紧定螺钉或者连接法兰实现与轴的周向固定，避免键连接带来的轴加工复杂度，同时也能消除键连接的回程间隙，适合需要正反转频繁切换的传动工位。

　　齿形设计严格遵循HTD5M型同步带的啮合标准，齿顶圆弧、齿槽深度、齿侧夹角均按照标准参数建模，确保与配套的5M同步带啮合时齿面接触均匀，不会出现卡齿、爬齿的问题，带轮轮缘两侧设置有挡边结构，可防止同步带在高速运行过程中出现跑偏脱带的故障，挡边高度高出带齿顶面1.5mm，既能够起到限位作用，也不会因为挡边过高增加不必要的转动惯量。带轮的轮毂部分做了轻量化挖空设计，在保证整体结构强度、满足扭矩传递要求的前提下，尽可能减少带轮自身重量，降低电机启动时的转动惯量负载，尤其适合高速往复运动的传动场景，可有效减少电机加减速过程中的扭矩损耗。

　　从安装边界来看，不同齿数的带轮外径随齿数增加对应变化，10齿规格节圆直径为15.92mm，72齿规格节圆直径为114.59mm，设计时统一了带轮的齿宽尺寸，可适配宽度为15mm、20mm的标准5M同步带，用户可根据实际传递的扭矩大小选择对应带宽的带轮规格。中心安装孔可根据实际使用需求二次加工为不同直径的光孔或者键槽孔，圆周均布的安装孔孔位统一，可适配市面上标准的同步轮安装法兰，无需额外加工转接件，能够直接替换现有设备上的同规格带轮，降低设备维护的改造成本。

　　在实际选型使用时，小齿数带轮需要注意验算包角大小，当中心距较小、传动比过大时，主动轮包角不足会导致啮合齿数减少，容易出现跳齿问题，这时候可适当增加中心距或者加装张紧轮，保证啮合齿数不小于6个。大齿数带轮多用于低速大扭矩的从动端，设计时已经做了动平衡校核，在3000rpm转速下运行不会出现明显振动，可满足大部分中低速传动设备的运行要求。带轮的材质适配范围较广，建模时预留了不同材质的加工余量，既可以采用45号钢精加工后做发黑处理，用于负载较大的工业传动场景，也可以采用6061铝合金加工做硬质阳极氧化，用于对重量要求较高的移动模组、轻型自动化设备上，两种材质加工时都可以直接沿用该三维模型的参数编程，无需二次调整尺寸。

　　建模过程中对齿形部分做了工艺性优化，齿根位置设置了R0.2mm的圆角过渡，避免加工时应力集中导致的刀具崩损，同时也能减少带轮运行过程中齿根位置的应力集中，提升带轮的疲劳使用寿命。轮体端面的安装孔做了沉头设计，安装时螺丝头不会突出轮体端面，避免运行过程中螺丝与周边结构发生干涉。整体模型的所有特征均为可编辑参数，用户可根据自身实际需求调整齿数、齿宽、安装孔分布、轴孔直径等参数，快速衍生出符合自身使用要求的定制化带轮模型，减少重复建模的工作量。
