24V400W立式数控设备供电电源结构

项目分类:变压器/电感器 发布时间:2022-06-09 ID:657583
  • 24V400W立式数控设备供电电源结构

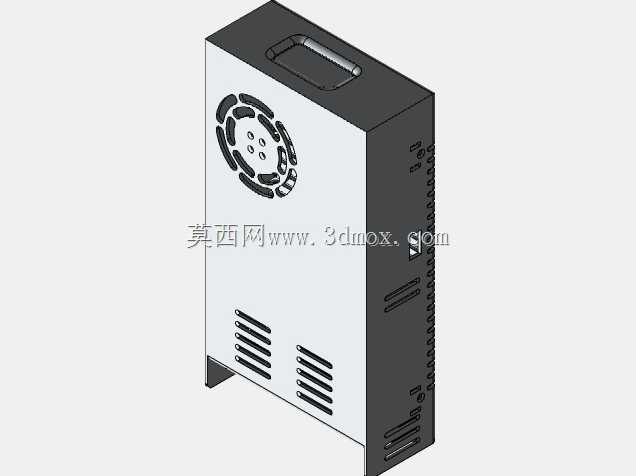

  这款24V额定输出、400W功率等级的立式供电单元,主要面向车间内中小型数控加工设备的控制回路、传感模块、驱动辅助单元做直流供电配套,在小型精雕机、桌面级CNC、非标自动化改造工位里,这类电源是整套电控系统的基础供能节点,需要在车间多尘、存在轻度切削液雾气、周边设备电磁干扰复杂的工况下保持稳定输出。从结构设计来看,整机采用竖置长方体布局,顶部集成内嵌式提手结构,方便产线装配、后期设备维护时快速挪移拆装,不需要额外在外壳上加装吊装结构,提手做了内凹处理,不会额外增加整机的外轮廓尺寸,也能避免搬运过程中提手突出部位与周边线槽、机架发生磕碰。外壳主体采用黑白分色的钣金拼接结构,正面左侧区域设置圆形轴流风扇安装位,

  风扇护网采用一体冲压的格栅造型,既可以保证散热气流的通畅,又能阻挡车间内的铝屑、塑料碎屑进入电源内部造成电路短路,风扇位置正对内部功率器件的发热核心区域,形成直吹式散热风道,配合正面下部、侧面下部的多组长条形冲压通风槽,让冷空气从下部槽位进入腔体,带走变压器、功率管、整流模块的工作热量后从上部风扇位置排出,形成稳定的热循环通路,在400W满负载持续运行的状态下,能把内部核心器件的温升控制在器件允许的工作阈值内,避免长期高温运行加速电容、功率器件的老化。侧面区域做了密集的竖向散热格栅,同时预留了接线端口的安装位,接线区域朝向设备安装侧,方便现场布线时快速接入强电输入与直流输出线路,不需要额外弯折线缆就能完成接线操作,

  降低现场布线的工时消耗。底部两个边角设置了L型支撑脚,让电源整机在安装时与安装板面之间留出一定的间隙,既可以避免底部通风槽被安装板面完全封堵影响进风效率,也能让整机放置在工作台面做临时调试时保持稳定,不会因为底部通风槽的凸起造成放置不稳的问题。从安装边界来看,整机竖置布局的占地面积更小,适合在电控柜内部空间紧张的场景下做侧装或者竖装固定,相比传统横置的同功率电源,竖向结构可以更好利用电控柜内的垂直空间,给柜内的接触器、端子排、PLC模块留出更多的横向安装位置。在结构细节处理上,所有通风槽的冲压边缘都做了折边钝化处理,避免装配或者后期维护时操作人员被钣金锐边划伤,外壳的拼接缝隙控制在均匀的公差范围内,既可以保证钣金件的装配精度,

  也能减少车间内的粉尘从拼接缝隙进入腔体内部。这类电源在实际应用中,除了给CNC设备的控制回路供电,也可以给设备配套的电磁抱闸、信号指示灯、外接传感单元提供稳定的24V直流电源,400W的功率冗余可以覆盖常规小型数控设备上所有低压直流器件的总功率需求,不需要额外搭配多个小功率电源分散供电,简化整个电控系统的布线复杂度。在建模过程中,需要重点关注钣金件的折弯系数匹配,保证各个拼接部位的装配公差符合钣金加工的工艺要求,提手部位的内嵌结构需要考虑安装时的卡扣或者螺丝固定位的预留,风扇安装位需要预留对应螺丝孔位与风扇厚度的安装空间,通风槽的排布需要避开内部电路板的器件安装位置,避免开槽位置正对电路板上的引脚焊点,造成粉尘直接落在焊点上引发短路风险。支撑脚的结构需要保证足够的结构强度,在整机满配内部器件的重量下,不会因为长期承重出现变形,支撑脚上预留的安装孔位可以适配常用的M4或者M5规格的安装螺丝,方便现场根据安装板面的情况选择固定方式。
