130系列法兰安装交流伺服驱动电机结构

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类对转速精度、转矩响应有硬性要求的场景里，130规格的伺服电机一直是中大功率段传动方案里的常用选型，这次完成的三维结构建模，完全围绕实际装机的适配需求搭建，没有做冗余的外观修饰，所有结构特征都对应实体电机的功能与安装要求。

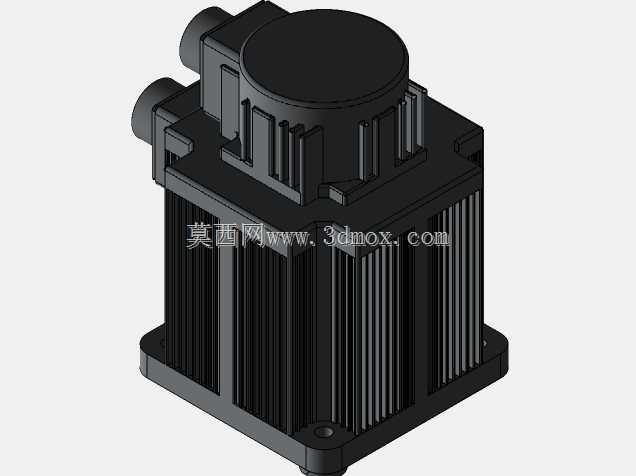

　　从安装边界来看，这款电机采用标准130mm方形法兰安装结构，法兰端预留的四个安装沉孔位置、孔距公差完全适配市面上同规格伺服的安装尺寸，做设备改型时可以直接替换同功率段的同法兰尺寸产品，不需要重新加工安装板的孔位，能大幅缩短改型的设计周期。电机本体的外壳采用轴向散热筋结构，筋条的高度、间距都是按照连续额定负载下的散热需求设计，建模时特意保留了散热筋的拔模斜度，和实际压铸成型的壳体结构一致，不会出现建模特征和加工工艺脱节的问题，后续如果要做热仿真分析，也能直接提取壳体的散热面积参数，不需要二次修正模型。

　　电机的轴伸端采用标准键槽传动结构，轴径、键槽宽度深度都符合对应功率段的传动配合要求，建模时预留了轴用挡圈的安装槽位，方便用户根据自身的传动连接方式，选择加装联轴器、同步带轮或者行星减速机，不需要额外修改轴端结构。电机尾部的编码器安装腔做了独立的腔体分隔，和定子转子的主腔体之间留有密封槽位，对应实际产品里的密封圈安装结构，能避免车间环境里的切削液、粉尘进入编码器腔室，造成反馈信号异常，这个细节是很多新手建模时容易忽略的点，实际装机时如果没有这个密封结构，在金属加工车间的恶劣环境下，电机的编码器故障率会明显升高。

　　机身侧面的两个出线接头，分别对应动力线和编码器线的安装位置，接头的螺纹规格、突出机身的高度都按照实际工业连接器的尺寸建模，用户在做整机布线设计时，可以直接参考这个位置预留走线空间，避免出现电机安装后接头和设备其他部件干涉的问题。建模时把定子绕组、转子磁钢的内部结构也做了等效简化，既保留了内部结构的装配关系，方便做装配干涉检查，又不会因为特征过于细碎影响模型的打开和编辑速度，适合做整机装配时的配套部件使用。

　　从功能特性的匹配度来说，这款电机的结构对应配置04025、07725、15015三种不同参数的绕组规格，分别适配不同额定转速、额定转矩的使用需求，建模时统一了外部安装尺寸，不管选用哪种参数的绕组，外部的安装接口、外形尺寸都完全一致，用户在做系列化设备设计时，可以根据负载的转矩、转速需求选择对应绕组的型号，不需要调整设备上的电机安装结构，能大幅减少系列化设计的重复工作量。

　　在设计思路上，整个模型完全遵循面向制造和装配的设计原则，所有的倒角、圆角、工艺槽特征都和实际量产的电机结构一致，没有出现无法加工的尖锐棱角或者不符合压铸工艺的厚壁结构，后续如果要基于这个模型做二次开发，比如加装抱闸机构、修改出线方向，都可以在现有模型的基础上直接修改特征，不需要从头开始建模。另外模型的装配层级按照实际电机的装配顺序划分，从前端盖、定子壳体、转子组件、后端盖、编码器组件到出线接头，每个部件都做了独立的装配约束，做运动仿真时可以直接设置转子的旋转副，模拟电机的运转状态，检查和周边传动部件的运动干涉情况。

　　很多工程师在做设备设计时，往往会忽略电机的外形细节，比如散热筋的突出高度、接线接头的旋转空间，导致实际装机时出现干涉，需要现场打磨安装板或者调整走线位置，这个模型在建模时就把这些容易忽略的边界尺寸都做了准确还原，比如散热筋突出壳体的高度、接线接头可以旋转的角度范围、尾部编码器罩的突出长度，都和实际产品的尺寸一致，用户在做整机布局时，可以直接把模型调入装配体，做静态干涉检查和动态运动仿真，提前规避装机时可能出现的结构冲突问题。
