切边法兰型滚珠丝杠螺母结构设计

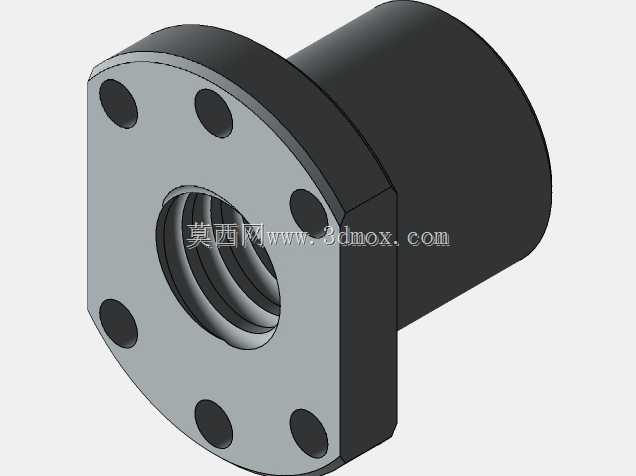

　　这款切边法兰型滚珠丝杠螺母，是直线传动系统里的核心配套部件，日常在各类需要精准直线位移的设备中都能见到它的身影，从普通的非标自动化输送工位，到小型数控设备的进给轴，再到通讯设备生产线上的微调位移机构，都能适配对应的安装需求。不同于常规圆形法兰的丝杠螺母，这款采用了双侧切边的法兰结构，设计之初就是为了解决狭小安装空间内的布局问题——很多紧凑型设备的安装座预留空间有限，圆形法兰的外圆轮廓会和周边的筋条、走线槽或者相邻部件产生干涉，切边之后的法兰轮廓可以直接贴靠安装基准面，不需要额外给法兰外圆预留避让空间，能有效压缩整套传动机构的横向占用尺寸。从功能特性上看，这款螺母内部采用循环滚珠结构，和对应导程的SFU系列丝杠配合时，

　　能把丝杠的旋转运动顺畅转化为直线运动，相比传统的滑动丝杠螺母，传动阻力能降低三分之二以上，长时间往复运行的温升也更小，不会因为滑动摩擦产生的热量导致传动间隙变大，在需要频繁正反转、快速进给的工位上，能保持稳定的传动精度，不会出现低速爬行的问题。法兰端面上均匀分布了六个安装沉孔，安装时可以直接从法兰侧穿入内六角螺钉，把螺母固定在移动滑台的安装座上，沉孔的深度刚好能把螺钉头完全埋入法兰端面以下，不会出现螺钉头突出刮碰周边防护板或者拖链的问题。设计建模的时候，首先要匹配对应规格丝杠的公称直径和导程，内部的滚珠滚道曲率要和钢球直径完全贴合，回珠槽的过渡圆角做了顺滑处理，避免钢球循环的时候出现卡滞，这部分建模时要严格控制滚道的形位公差，

　　保证钢球在滚道内的接触角符合设计要求，不然实际装配后会出现传动卡顿、预紧力不均的问题。法兰的切边位置是对称设计的，两个切边的平行度公差控制在0.02mm以内，安装时可以把切边作为定位基准，和安装座上的定位凸台配合，不需要额外做防转销就能限制螺母的周向转动，减少了安装时的配做工序。安装边界方面，螺母主体的圆柱段外径要和安装座的配合孔保持间隙配合，单边间隙控制在0.01-0.02mm之间，既方便装配时的推入，又不会因为间隙过大导致螺母和丝杠不同轴，加剧滚道的磨损；法兰端面和安装座贴合面的平面度要求不低于0.01mm，避免锁紧安装螺钉的时候法兰出现变形，挤压内部的滚珠循环通道导致运行阻力变大。实际选型应用的时候，要根据设备的负载大小、

　　运行速度、行程长度匹配对应的丝杠规格，这款螺母的法兰安装孔位是标准化尺寸，可以直接替换同规格的常规圆形法兰螺母，不需要改动原有安装座的孔位，在旧设备改造升级的时候能大幅减少改造成本。另外，螺母的圆柱段外侧没有多余的凸台结构，安装时可以根据需要加装防尘圈或者密封端盖，阻挡加工过程中产生的切屑、粉尘进入螺母内部，避免钢球和滚道出现磨粒磨损，延长整套丝杠副的使用寿命。建模过程中，所有的安装孔位、切边尺寸、内部滚道参数都按照实际加工的工艺要求做了还原，没有出现无法加工的尖角或者薄壁结构，法兰和螺母主体的衔接位置做了过渡圆角，既减少了热处理时的应力集中，也能避免装配时锐边划伤操作人员。在通讯类设备的生产工装里，这类小规格的丝杠螺母常用来做测试工位的微调机构，因为传动间隙小，微调时的位移精度可以控制在0.01mm级别，能满足通讯组件装配时的对位精度要求；在小型3D打印设备、桌面型数控雕刻机里，这款螺母的紧凑结构可以让设备的整体框架做的更小巧，同时保持足够的传动刚性，不会因为高速进给出现螺母松动导致的加工误差。
