MG90D微型舵机结构三维建模设计

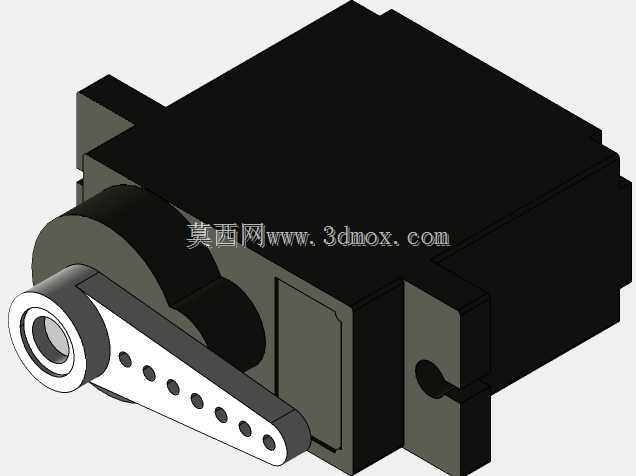

　　日常做小型智能设备、航模结构选型时，这类微型舵机是绕不开的执行部件，很多刚接触结构设计的从业者容易忽略舵机安装边界与输出端的匹配细节，建模时如果只照着外观画个方块，后续装配大概率会出现摇臂干涉、安装孔位错位的问题。这款MG90D舵机的建模，首先还原了实际产品的安装耳结构，两侧带孔的凸耳是核心安装定位基准，建模时严格对齐了实际安装孔的中心距，孔位做了适配M2螺丝的沉台设计，避免螺丝锁附后头部突出影响周边结构排布。从实际应用场景来看，这类小扭矩舵机覆盖的领域非常广，小型固定翼航模的舵面控制、多旋翼无人机的云台俯仰调节、桌面级小型机械臂的关节转动、教育类机器人的动作执行、甚至是智能门锁的锁舌驱动结构里，都能见到同规格舵机的身影，

　　不同场景下对舵机的输出角度、负载余量要求不同，但安装尺寸的通用性是选型时的核心考量点。建模过程中，输出摇臂的结构做了精细化还原，摇臂上的多档位调节孔是实际使用时调整舵机初始角度、匹配不同转动行程的关键结构，每个孔位的中心距都按照实际产品的调节梯度设置，摇臂与输出轴的配合位做了D型切面设计，这是舵机输出端防松的核心结构，很多新手建模时容易做成圆孔，实际装配时会出现摇臂打滑、转动角度不准的问题。舵机主体的外壳分模线也做了还原，上下壳的扣合位、侧面出线槽的位置都按照实际产品的结构排布，出线槽的尺寸预留了常规舵机三线的走线空间，避免结构装配时压断导线。从设计思路上来说，这类标准件的三维建模不需要做参数化的全内部结构还原，

　　但所有和外部装配相关的边界尺寸必须1:1匹配实际产品：主体的长宽高外形尺寸决定了安装舱位的预留空间，输出轴的中心高度决定了摇臂转动时的扫掠空间边界，安装耳的厚度决定了固定座的开槽深度。实际做设备结构设计时，舵机的转动扫掠区是必须重点校核的部分，摇臂在0度到最大转动角度范围内，不能和周边的结构件、线束发生干涉，建模时特意保留了摇臂的完整外形，就是为了方便设计者在装配环境下直接做干涉检查。另外舵机输出轴的顶端限位结构也做了还原，避免摇臂安装时过度下压顶住舵机上盖，导致转动阻尼变大甚至堵转。很多人做小型机器人关节设计时，会忽略舵机尾部的凸起结构，导致安装舱位尾部预留空间不足，装配时舵机无法推到位，

　　这款建模里也完整还原了尾部的出线端凸起尺寸，方便设计者在做安装仓设计时提前预留足够的避让空间。从功能特性来看，这类微型舵机属于角度伺服执行器，通过PWM信号控制输出轴转动到指定角度，建模时虽然不需要还原内部的电机、减速齿轮组、电位器结构，但输出端的转动自由度做了保留，导入装配体后可以直接拖动摇臂模拟不同角度的工作状态，不用再额外做配合约束。对于做教育机器人套件设计的从业者来说，这类标准舵机的模型可以直接调用，不用反复测绘实物，能大幅缩短结构设计的周期，尤其是在做模块化关节设计时，舵机的安装位可以直接复用，只需要根据负载要求调整舵机的扭矩参数选型即可。另外建模时对舵机外壳的表面做了简化处理，没有还原外壳上的丝印标识，避免模型导入轻量化装配体时出现多余的面特征，同时所有的安装孔、配合面都做了实体化处理，没有破面、重叠面的问题，能直接用于生成工程图、做3D打印安装支架的结构参考。
