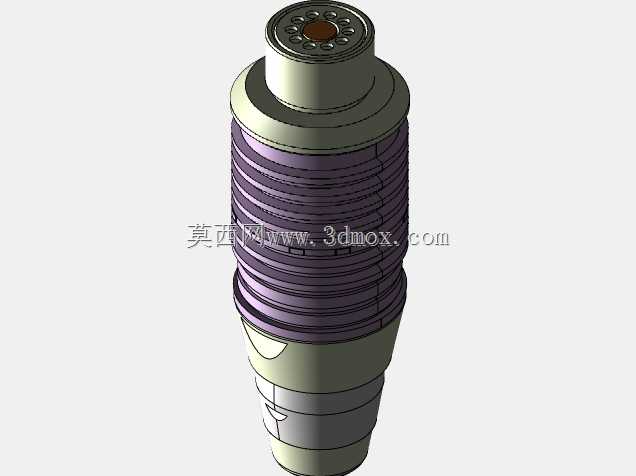

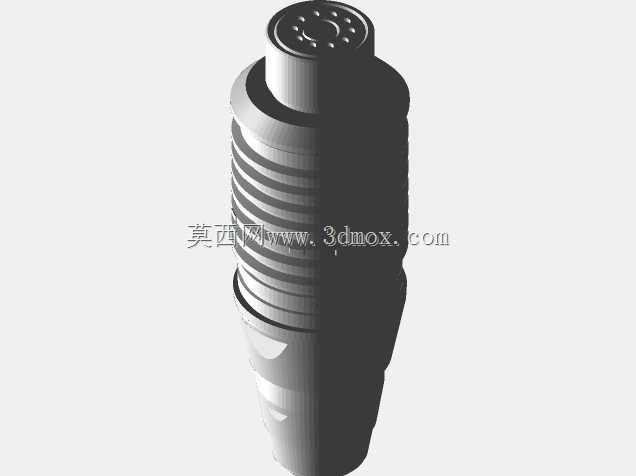

VOG25手榴弹结构三维数模设计

　　本次建模的VOG25相关结构，核心围绕单兵榴弹的实际使用场景展开设计还原，区别于常规轻武器的结构逻辑，这类适配枪挂发射装置的榴弹，在结构设计上需要兼顾发射时的承压能力、飞行过程中的气动稳定性、以及触发后的作用可靠性，每一处结构细节都对应实际使用中的硬性需求。从外形结构来看，整体采用分段式变径设计，头部引信段直径最小，外壁设置多道环形密封槽，用于装配引信组件时的密封与定位，避免发射时的火药燃气窜入弹体内部，同时保证引信与弹体的同轴度，减少飞行过程中的偏航力矩。弹体中段是战斗部核心区域，外壁设计有密集的环形预制破片刻槽，刻槽深度经过匹配计算，既保证弹体在爆炸时能形成均匀质量的破片，控制有效杀伤半径内的破片分布密度，

　　又不会因为刻槽过深导致弹体结构强度不足，在发射过载下出现形变。弹体尾部为发射适配段，采用锥面过渡结构，锥度与枪挂发射器的膛口定位尺寸完全匹配，保证装填时能够快速到位，尾部端面设置的传火孔位置与发射药杯的定位凸台对应，确保击发后发射药能够均匀点燃，为弹体提供稳定的初始初速。在功能结构的设计逻辑上，内部腔体分为两个独立舱段，前舱装填高能炸药，装药密度控制在合理区间，兼顾爆轰威力与生产装配的安全性，舱壁与炸药之间预留有极薄的缓冲间隙，避免发射时的高过载导致装药出现应力碎裂，影响爆轰稳定性。后舱为发射药容纳舱，整体采用高低压发射的结构原理，高压室设置在尾部中心位置，周围开有对称的泄压孔，发射药在高压室内燃烧达到额定压力后，

　　燃气通过泄压孔进入低压室推动弹体向前运动，这种结构能够大幅降低发射时的膛压波动，既减轻了发射器本身的承压负荷，也能让弹体的初速一致性更好，提升远距离射击的精度。引信接口的设计采用标准化的螺纹连接结构，螺纹规格适配同系列的触发引信，引信安装到位后，端面与弹体头部的定位台阶完全贴合，保证引信的触发探杆与弹体轴线重合，在弹体以任意角度撞击目标时，都能可靠触发引信动作，避免出现哑弹情况。从安装边界与尺寸匹配的角度来看，弹体最大直径与常规枪挂榴弹发射器的膛内径保持合理的配合间隙，既不会因为间隙过大导致发射时燃气泄漏、初速下降，也不会因为间隙过小导致装填卡滞，在扬尘、淋雨等恶劣环境下依然能够正常装填使用。弹体整体质心位置经过优化，

　　设置在弹体几何中心靠前的位置，配合尾部的微张尾翼结构（本次建模中还原了尾部的稳定段结构），让弹体在飞行过程中始终保持头部朝前的姿态，不会出现翻滚，保证命中目标时引信能够正常作用。在结构细节的处理上，弹体外壁的环形槽除了预制破片的作用外，还能够在弹体装入携行具时，与携行具内部的弹性卡圈配合，实现可靠固定，避免携行过程中出现晃动、掉落的情况。弹体各段的过渡位置全部采用圆角处理，没有尖锐的棱角，一方面避免在装配、携行过程中划伤操作人员，另一方面也能减少飞行过程中的空气阻力，提升弹道的稳定性。不同于传统手榴弹的手抛使用逻辑，这类枪发榴弹的结构需要承受更高的发射过载，因此弹体壳体的壁厚经过针对性设计，战斗部段壁厚均匀，保证破片成型的一致性，尾部承压段壁厚适当增加，能够承受发射时的瞬时高压，不会出现弹体变形、破裂的问题。建模过程中对各零件的装配公差进行了模拟验证，所有配合面的公差带都按照军工产品的装配要求设置，保证引信、发射药杯、弹体等组件能够实现互换装配，不需要额外的修配工序，符合实际批量生产的工艺要求。对于内部装药的空间，建模时严格按照实际装药的填充率预留腔体，没有出现多余的空腔或者空间不足的情况，同时在腔体内部设计有药柱定位凸台，避免装药在弹体内部出现窜动，影响弹体的动平衡，进而影响射击精度。
