穿刺轮式线材表面处理执行机构

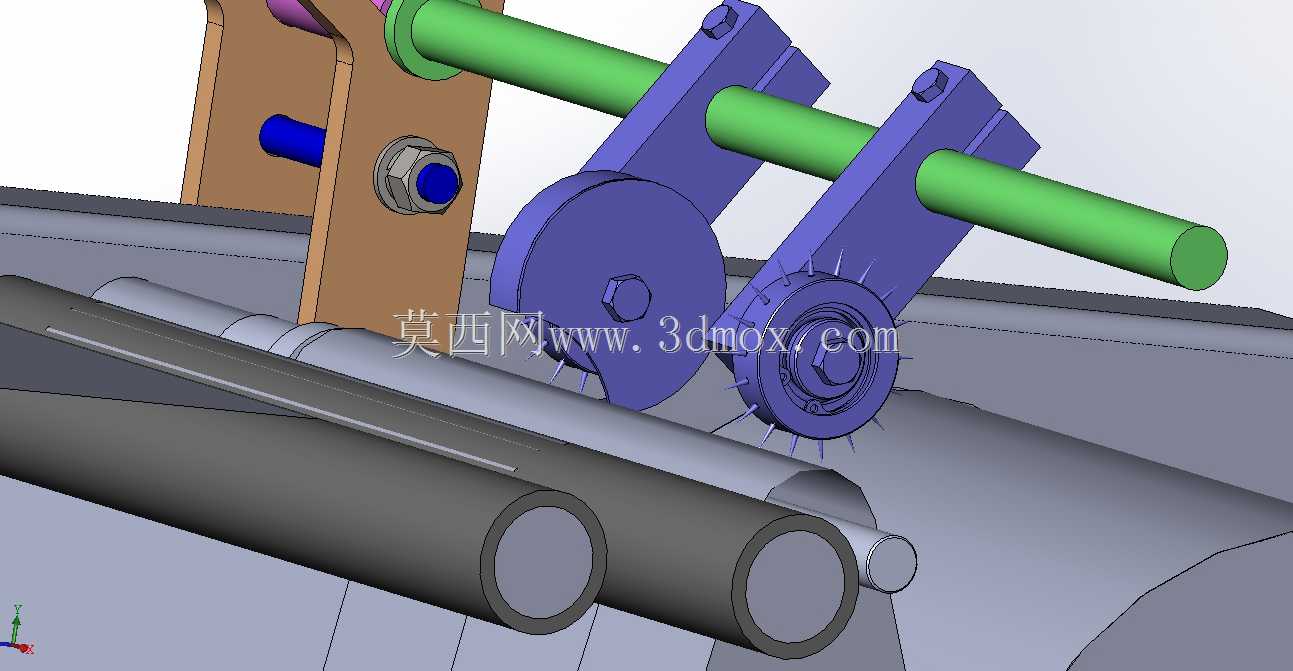

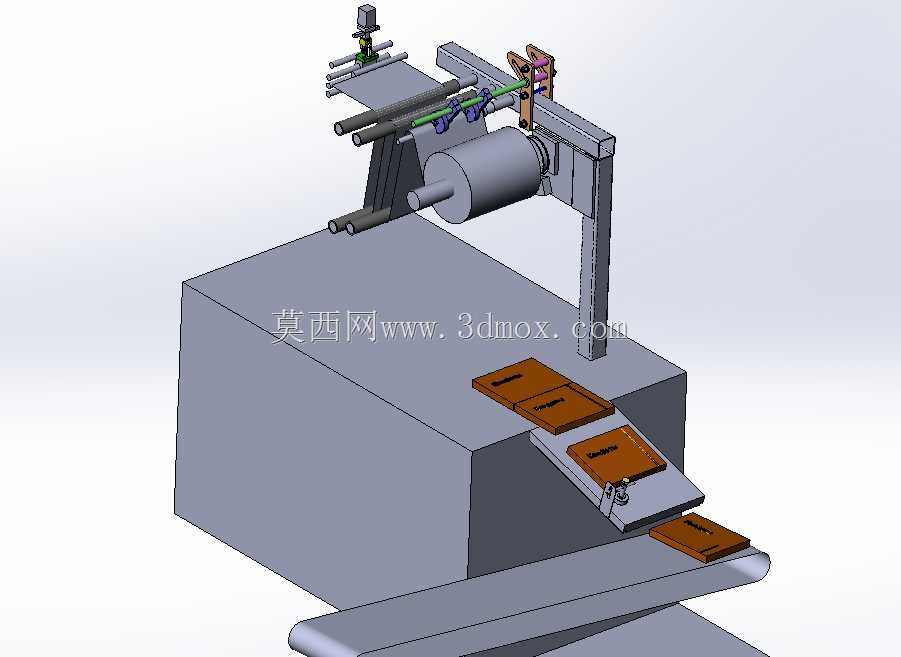

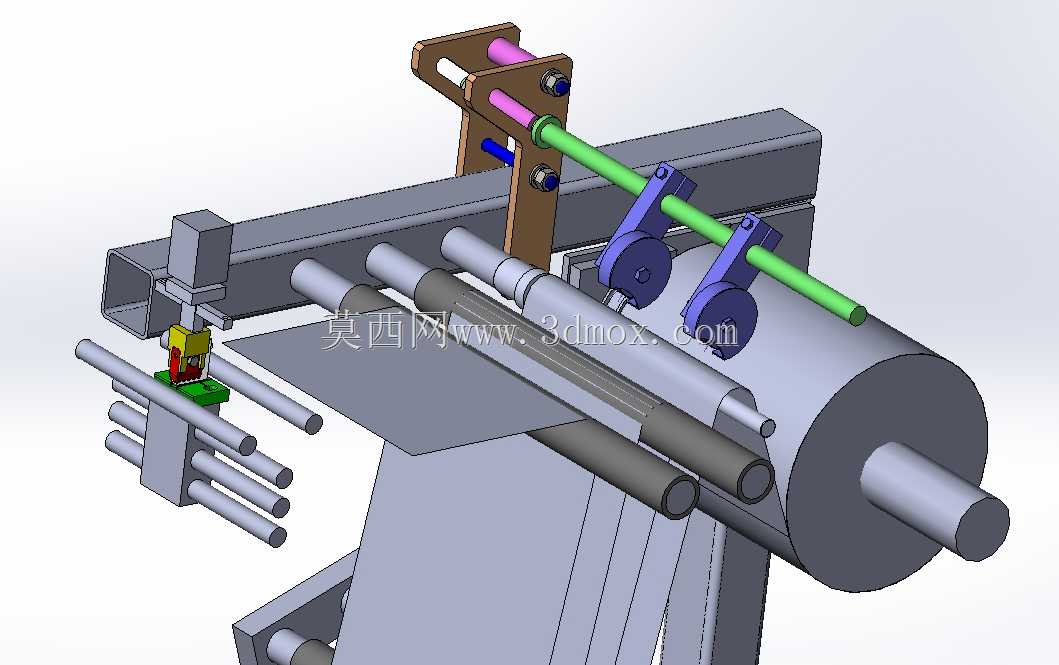

　　这套机构的核心应用场景集中在线材、细棒材连续生产线的在线表面处理工位，常见于线缆包覆前的表皮打毛、金属细管涂装前的粗糙度调整、复合管材共挤前的界面活化工序，区别于常规的喷砂、化学蚀刻处理方式，该机构采用纯机械接触式作业，不需要配套磨料循环系统或者药剂槽体，可直接嵌入现有连续生产线的窄小工位间隙，不需要对原有产线的走线布局做大规模改动。从结构组成来看，整套机构以两块立式安装的棕色绝缘安装板作为承载基座，基座上预留了多组铰接安装孔位，可根据处理工位的走线高度调整整体安装位置，适配不同直径规格的待处理线材。核心执行部件为带尖刺的紫色穿刺滚轮，滚轮通过六角螺栓紧固在摆臂下端，摆臂上端通过铰接轴与安装板连接，可绕铰接点做小幅度的摆动，

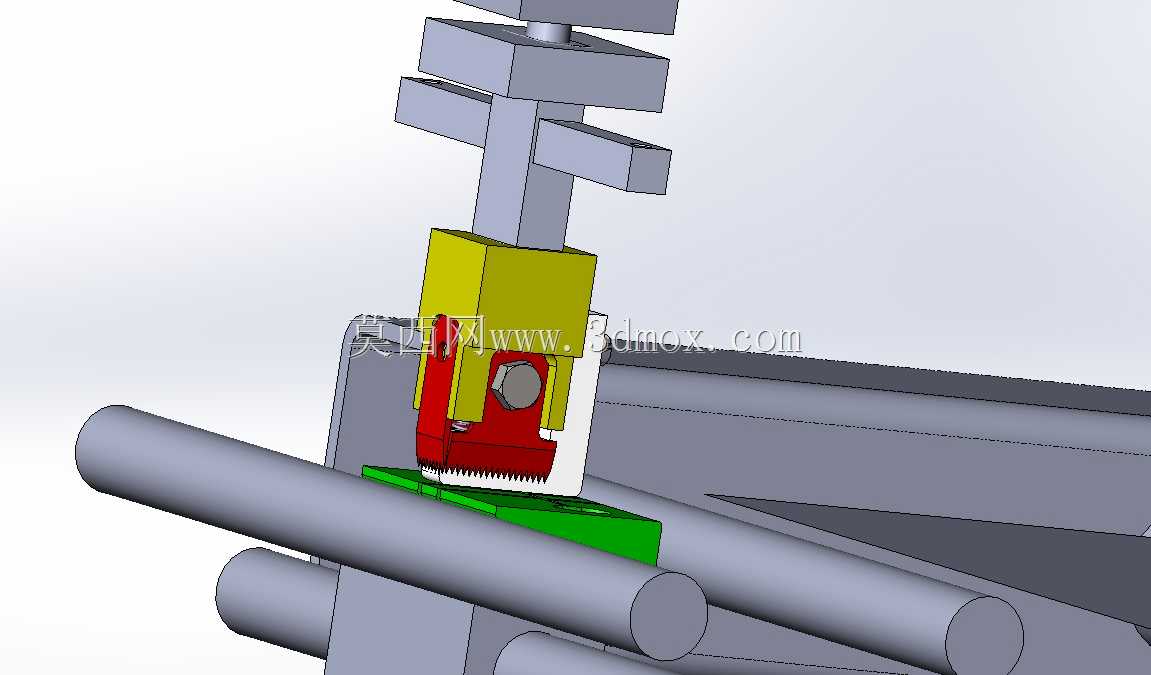

　　以此自适应待处理线材的直径波动，避免硬接触导致的线材弯折或者滚轮尖刺崩损。摆臂的摆动限位通过安装板上的蓝色限位销实现，限位销的伸出长度可根据实际生产的工艺需求调整，以此控制穿刺滚轮压向线材表面的压力，保证穿刺深度稳定在工艺要求范围内，不会出现刺穿过深损伤线材芯层、或者穿刺过浅达不到表面处理效果的问题。三根平行布置的绿色长辊轴为导向定位部件，其中两根辊轴穿接在两侧摆臂的中部位置，随摆臂同步摆动，始终保持与穿刺滚轮的相对位置固定，为待处理线材提供双侧导向约束，避免线材在走料过程中从滚轮的穿刺工作面脱出；最上方的绿色辊轴为固定导向辊，两端通过六角螺母锁紧在安装板的上端孔位，负责将上游工位输送来的线材导入穿刺作业区，

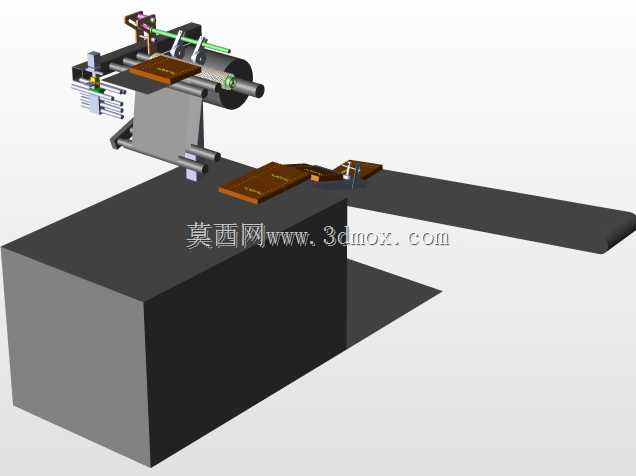

　　保证线材进入穿刺工位时的走线角度稳定，不会出现上下窜动的情况。下方两根平行布置的灰色粗辊为承托输送辊，直接承托待处理线材的下表面，与上方的穿刺滚轮形成对夹结构，线材在向前输送的过程中，依靠与承托辊、穿刺滚轮之间的摩擦力带动穿刺滚轮同步转动，滚轮表面的尖刺会连续在线材表面压出均匀的微小凹坑或者划刻痕迹，以此提升线材表面的粗糙度，保证后续的涂覆、包覆层与线材基体的结合强度，避免出现层间脱落的质量问题。从安装边界来看，整套机构的横向宽度不超过单组安装板的外侧间距，纵向安装深度仅覆盖承托辊到固定导向辊的前后范围，整体占用的安装空间远小于同处理能力的喷砂或者电晕处理设备，安装时只需要将两块安装板通过螺栓固定在产线的机架立柱上，

　　调整好承托辊与产线原有输送辊的水平高度差即可完成安装，不需要额外配套动力源，完全依靠线材走料的摩擦力驱动滚轮转动，运行过程中没有额外的能耗，也不会产生粉尘、废液等污染物，适合对洁净度有要求的生产车间使用。设计过程中针对不同的处理需求做了结构冗余考虑，穿刺滚轮采用分体式装配结构，可根据待处理材料的硬度更换不同尖刺密度、不同尖刺长度的滚轮，不需要更换整套摆臂组件；摆臂与安装板之间的铰接孔预留了2mm的间隙调整量，可补偿安装过程中两侧安装板的平行度误差，避免摆臂摆动时出现卡滞；所有辊轴的两端都采用标准六角螺母锁紧，日常维护时只需要松开螺母即可抽出辊轴清理表面缠绕的线材碎屑，更换磨损的轴承部件，不需要拆解整套机构。实际投产验证中，这套机构可适配直径3mm到15mm的各类线材、细管，走料速度最高可匹配每分钟60米的连续生产线，穿刺深度的调整范围在0.1mm到0.8mm之间，可满足绝大多数涂覆、包覆工序的表面预处理要求，相比传统处理方式，设备投入成本降低60%以上，日常维护工作量减少70%，不会出现磨料残留堵塞后续工位、药剂腐蚀设备部件的问题。
