糖果块挤压成型生产设备结构设计

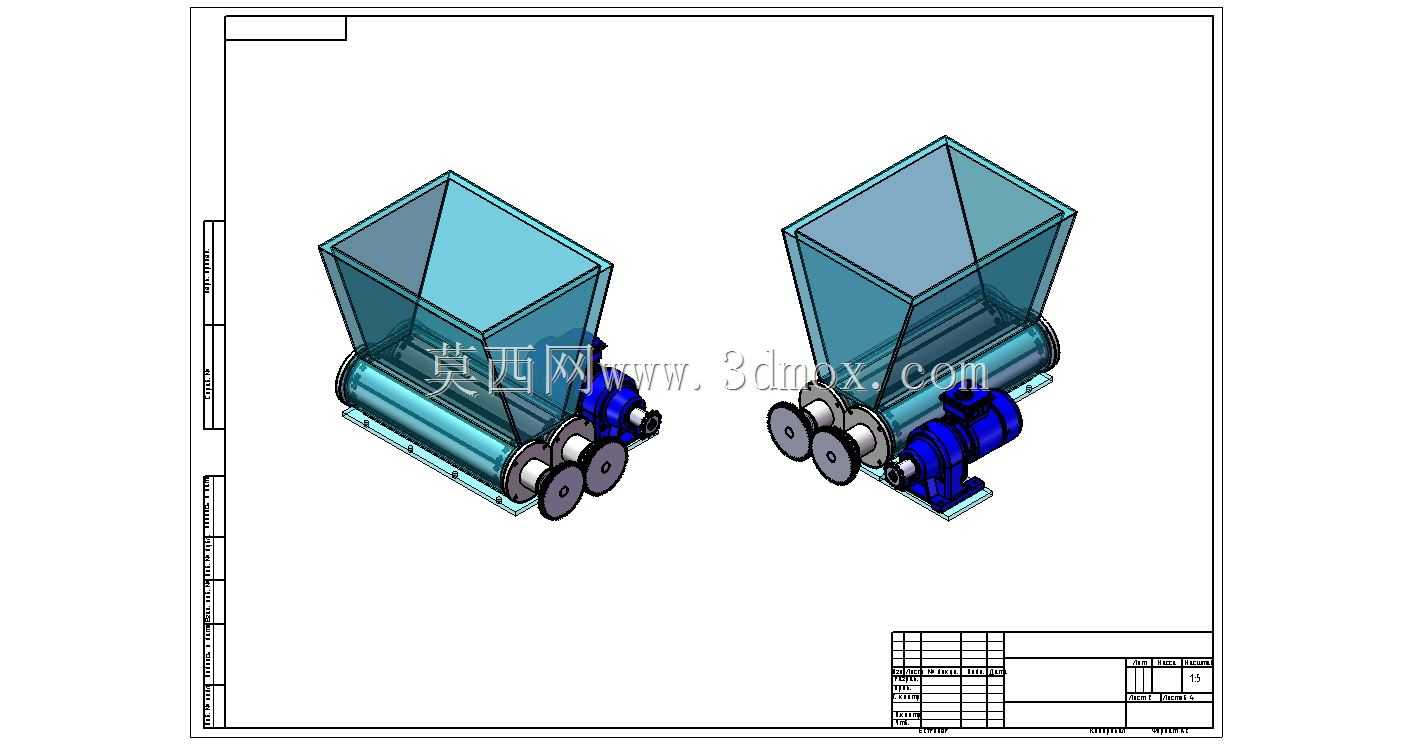

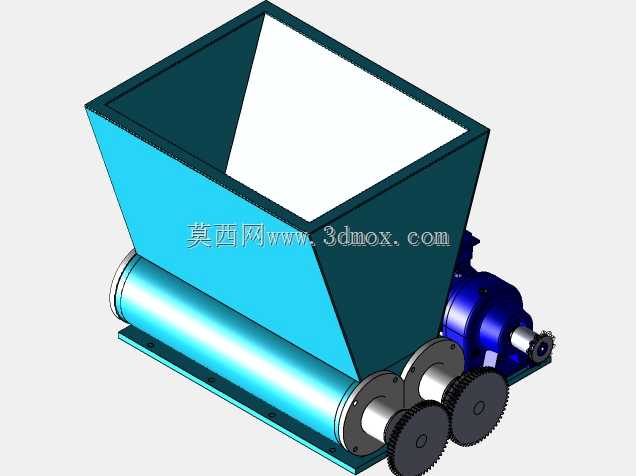

　　这款挤压设备主要面向硬质糖果块的连续化压制成型工序，在中小型糖果生产车间的熬煮后段成型工位应用较多，可对接前端熬糖出料工位与后端冷却输送线，完成糖料的定量喂入、均匀挤压、连续出料的整套作业，替代传统手工分料压制的低效模式，适配水果硬糖、奶糖块、药食同源压片糖等多类糖块的预成型作业。设备整体采用上方料斗储料、下方水平挤压辊送料压出的结构布局，料斗设计为上宽下窄的方锥形敞口结构，侧壁倾斜角度设置为62度，刚好匹配熬煮后糖料的安息角，避免粘性糖料在料斗内壁搭桥挂壁，无需额外加装振动破拱装置即可依靠自重持续向下方挤压腔喂料，料斗上口预留的安装边界可对接车间现有熬糖出料管道，也可直接承接人工倒料作业，下口与挤压辊腔的密封面采用阶梯式止口设计，

　　避免糖料从装配缝隙泄漏造成原料浪费与工位清洁负担。下方的挤压执行部分采用平行双辊结构，辊体表面加工有等距的成型模腔，两辊反向同步转动时，落入辊隙的糖料会被挤入模腔，随着辊体转动到出料侧时依靠自重与模腔表面的脱模斜度自动脱落，直接掉落到下方的冷却输送网带上。驱动端采用减速电机直连主动辊，主动辊与从动辊之间通过高精度齿轮啮合传动，保证两辊的转动相位完全同步，避免模腔错位造成糖块成型缺角、毛边过厚的问题，齿轮啮合侧预留了0.02mm的齿侧间隙，既可以补偿热胀冷缩带来的尺寸变化，也能避免糖料微小颗粒卡入齿面造成传动卡滞。设备的安装底座采用型钢焊接框架结构，底部预留四个M16的地脚螺栓安装孔，可直接固定在车间水泥地坪或者配套的设备支架上，

　　整体安装占地长度控制在1200mm、宽度800mm、高度1100mm范围内，适配多数中小型食品生产车间的工位排布，不需要对现有生产线做大规模改造即可快速对接投产。设计过程中针对糖料粘性大、易粘辊的特性，在挤压辊端侧预留了冷却水道接口，可接入车间循环冷却水，将辊面温度稳定控制在40-45摄氏度区间，既避免糖料遇冷过快硬化堵塞模腔，也防止温度过高造成糖料融化粘辊影响连续生产；辊体与料斗接触的端面采用聚四氟乙烯密封件，该材料具备不粘特性与食品接触安全性，不会对糖料造成污染，同时密封件采用快拆式卡槽固定，日常清洁维护时不需要拆卸整体辊系即可快速更换密封件。设备的传动侧与操作侧分别设置了防护盖板，将齿轮传动副与转动辊端完全封闭，

　　避免生产过程中操作人员误触转动部件造成安全事故，盖板采用快拆式手拧螺丝固定，日常检修调整辊隙时不需要额外工具即可快速拆卸。在实际生产适配中，该设备的挤压辊可根据生产的糖块形状、重量快速更换，只需要松开辊端的锁紧螺母即可抽出辊体完成替换，单批次换型时间可控制在30分钟以内，适配多品种小批量的糖果生产需求；辊隙调整机构设置在从动辊的两端轴承座处，通过细牙螺纹调节副可精准控制两辊之间的间隙，调整精度可达0.1mm，可适配不同厚度糖块的成型压力需求，避免间隙过小造成驱动电机过载，或者间隙过大导致糖块压实度不足容易碎裂的问题。料斗的有效容积设计为120L，按照常规硬糖料的密度计算，单次储料可满足15-20分钟的连续生产需求，不需要操作人员频繁补料，降低一线操作的劳动强度；料斗侧壁预留了透明观察窗，可实时观察内部料位高度，方便操作人员及时补料，避免缺料造成设备空转影响生产连续性。设备整体与糖料接触的部件均采用304不锈钢材质加工，符合食品生产设备的卫生要求，表面抛光粗糙度达到Ra0.8，不容易残留糖料，日常生产结束后可直接用温水冲洗清洁，不会出现锈蚀或者卫生死角问题。
