柜式离心吸气排风设备结构设计

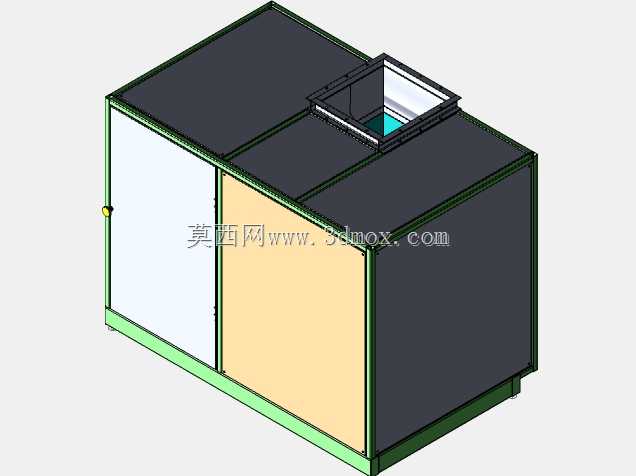

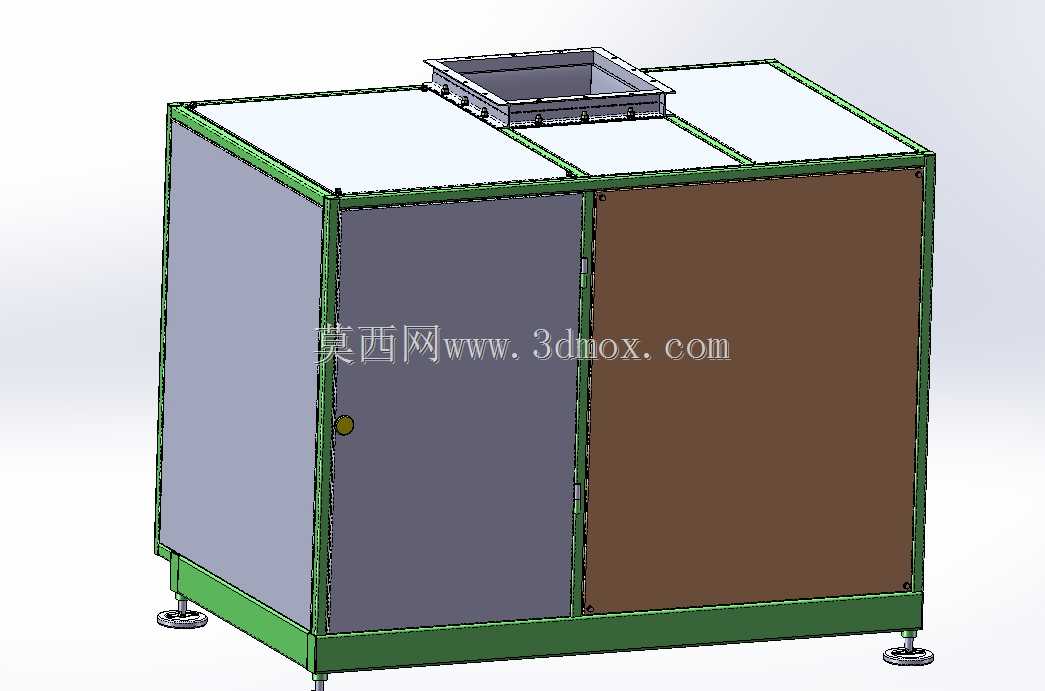

　　这款柜式离心吸气设备的三维结构设计，核心围绕工业场景下的局部排风、废气收集需求展开，在车间焊接工位、打磨产线、小型化工配料区这类存在扬尘、挥发性废气散逸的作业场景中，这类设备是工位环境治理的核心单元，区别于大型集中式除尘系统的长管路布局，柜式集成结构可以就近布置在产线侧方，大幅缩短吸气管路长度，降低风阻损耗，提升局部点位的废气收集效率。从结构布局来看，设备整体采用方管焊接框架搭配蒙皮的柜体式结构，框架底部配置可调式支撑脚杯，可根据现场地面平整度调整设备水平度，抵消地面凹凸带来的安装应力，避免运行过程中因柜体倾斜导致的叶轮动平衡偏移问题，脚杯的调节行程预留了20mm的余量，适配多数工业厂房的水泥地面安装条件，

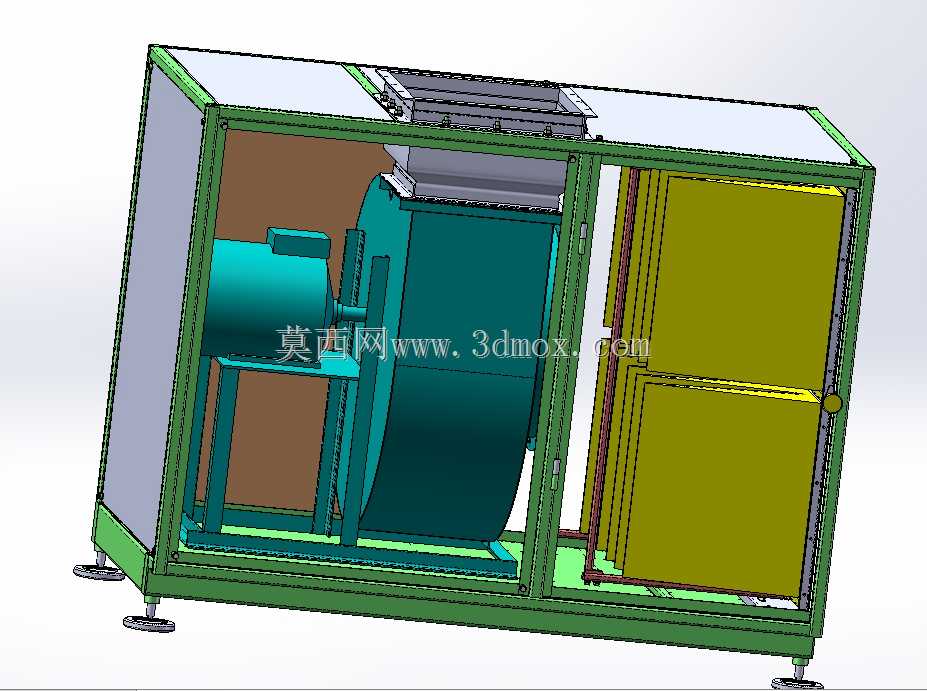

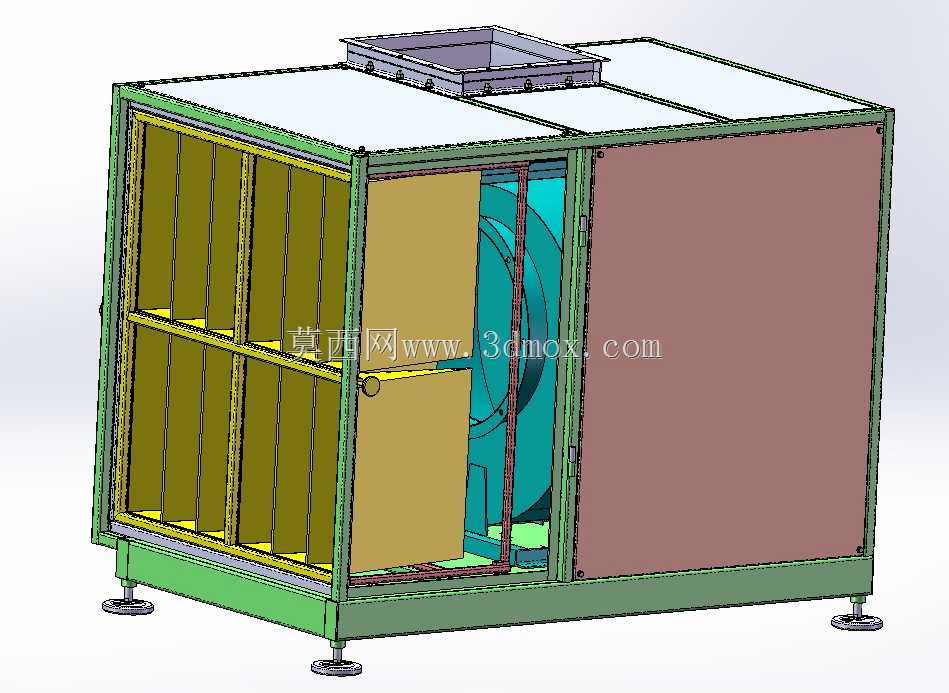

　　设备整体安装边界控制在长1200mm、宽800mm、高1500mm的范围内，不需要额外开挖设备基础，直接放置在硬化地面即可完成固定，对于产线布局调整频繁的中小加工车间来说，这种安装方式可以大幅降低设备移位的改造成本。设备核心的离心风轮采用前倾式多翼叶轮结构，蜗壳型流道做了圆弧过渡处理，减少气流在壳体内的湍流损耗，叶轮与驱动电机直连传动，省去了皮带传动的张紧结构与维护需求，电机布置在柜体内部的独立隔舱内，隔舱与过流风道之间做了密封分隔，避免输送的含尘废气、腐蚀性气体直接接触电机绕组，延长电机在复杂工况下的使用寿命。柜体侧面设置了对开式检修门，门体周边粘贴密封胶条，关闭后可保证风道的密闭性，检修门的合页采用加厚承重铰链，

　　单扇门可承受15kg的开启载荷，日常维护时不需要完全拆卸柜体，打开检修门即可完成叶轮清灰、电机轴承润滑、密封件更换等常规维保操作，大幅缩短设备停机维护的时间。柜体顶部预留了标准法兰接口，可直接对接现场的排风管道或者废气处理单元，接口尺寸与主流的通风管道规格匹配，不需要额外制作变径接头，降低现场安装的适配成本。在设计过程中，特意将设备的吸气口设置在柜体侧下方，正对产线废气散逸的点位高度，气流从侧下方进入蜗壳后，经叶轮加速从顶部出风口排出，流道全程没有直角急转弯，可有效降低气流运行噪音，设备满负荷运行时的噪音控制在75分贝以内，符合车间作业环境的噪音限值要求。柜体内部的风道壁面做了顺滑处理，没有突出的结构件，

　　避免含尘气流经过时出现积灰死角，长期运行过程中减少风道内部的粉尘堆积，降低火灾隐患。框架的所有焊接节点都做了打磨处理，外表面的蒙皮采用冷轧钢板折弯成型，拼接缝隙控制在1mm以内，既保证柜体的结构强度，也避免运行过程中出现薄板共振噪音。设备的重心经过校核，整体重心落在柜体底部支撑脚围成的矩形区域中心位置，即使在风机满负荷运行产生振动的情况下，也不会出现柜体晃动、移位的问题，不需要额外做地面膨胀螺栓固定，进一步简化现场安装流程。从结构设计的细节来看，电机安装座采用了减震橡胶垫与框架连接，可有效吸收电机运行过程中产生的高频振动，避免振动通过框架传递到柜体蒙皮产生二次噪音，叶轮做了动平衡校正，平衡等级达到G6.3级，满足工业风机的运行精度要求，长期运行不会出现叶轮抖动、轴承磨损过快的问题。检修门配备了旋转式压紧锁扣，关闭后可以将胶条压缩2mm，保证风道的密闭性，避免出现漏风导致的吸力损失。
