标致T070131U OP40印章工装结构

　　这套结构主要应用在汽车零部件生产线的工序间标识作业环节，对应OP40工序的工件表面标识压印需求，适配标致T070131U系列工件的在线打标工位，可直接集成在现有流水线旁的工序工位上，不需要额外改动原有线体的输送高度与定位基准。从实际使用场景来看，这类工装主要解决批量生产中工件标识一致性的问题，相比人工手持印章打标，这套结构能保证每次压印的压力、位置、压合深度完全统一，避免出现标识歪斜、深浅不一、漏印的问题，适配6s节拍的生产线速，单次压印动作耗时不超过1.2秒，完全满足高速量产线的节拍要求。

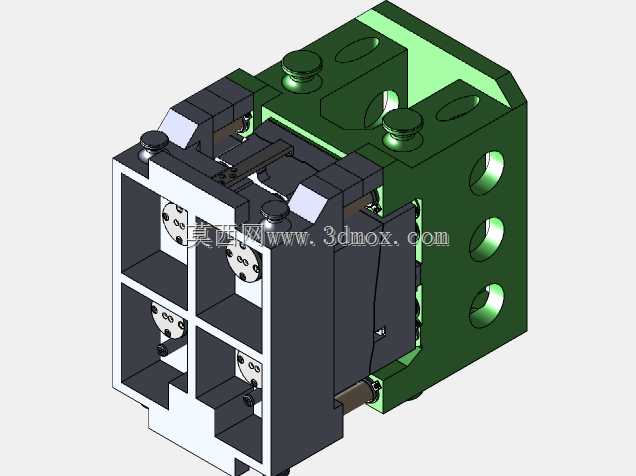

　　从功能特性上看，整套结构采用分体式模块化设计，主体承载部分采用框架式箱型结构，后侧的绿色基座部分为安装固定端，设置有三组成对布置的安装通孔，可通过内六角螺栓直接固定在工位台架的安装面上，安装孔位采用长圆孔与圆孔组合的设计，允许安装时进行±2mm的位置微调，补偿台架加工的位置误差。基座前端连接的是压印执行组件，框架内部设置有四组独立的导向定位块，每块定位块都对应工件上的一个定位基准面，定位块采用可拆卸式设计，通过内六角螺钉固定在框架上，当更换不同规格的工件时，只需要更换对应型面的定位块即可，不需要整体更换工装主体，大幅降低换型成本与换型耗时。

　　设计思路上，这套结构优先考虑了作业过程中的稳定性与维护便捷性，压印动作的动力传递路径做了最短化处理，动力输入侧设置在结构后侧，通过直线导向副连接前端的印章安装座，导向副采用两组平行布置的淬硬导杆配合无油衬套，导向间隙控制在0.02mm以内，保证压印过程中印章不会出现横向偏移，压印面与工件表面的平行度公差可以控制在0.015mm/100mm以内，确保标识压印后整个面的深浅一致。印章安装座采用快换式结构，通过侧向紧定螺钉固定印章本体，更换印章时只需要松开两个紧定螺钉即可完成拆装，不需要拆解整个工装结构，日常维护时只需要定期给导向衬套加注少量润滑脂即可，没有复杂的维护点位。

　　外形尺寸与安装边界方面，整套结构的整体轮廓尺寸控制在长180mm、宽160mm、高150mm的范围内，不会占用过多的工位空间，安装后前端操作面距离台架安装面的高度为120mm，刚好匹配人工上下料或者机械手取放件的作业高度，结构后侧的动力接口采用标准的快插接口，可适配车间常规的0.5-0.7MPa压缩空气气源，也可以根据工位需求更换为小型伺服电缸作为动力源，接口尺寸完全通用。结构的下部预留有切屑与废料排出的缺口，压印过程中产生的少量碎屑可以直接从缺口掉落，不会堆积在工装内部影响定位精度，框架上的每个定位块位置都设置有观察缺口，作业人员可以直接观察到工件与定位面的贴合情况，不需要额外加装检测传感器就能快速判断工件是否装夹到位。

　　从实际工况适配性来看，这套结构的所有外露零部件都做了发黑或者阳极氧化处理，适配车间内的切削液、润滑油飞溅环境，不会因为长期接触车间介质出现锈蚀卡滞的问题，所有连接螺钉都采用标准内六角圆柱头螺钉，属于车间常备的标准件，出现损坏时可以快速更换，不需要定制特殊规格的紧固件。压印行程设置有硬限位保护，在导向杆的末端设置有限位台阶，当压印行程达到设定值时会直接接触硬限位，避免压力过大压伤工件表面，同时也能限制印章的最大压入深度，保证标识深度稳定在0.3-0.5mm的工艺要求范围内，既满足标识的永久可识别要求，也不会因为压印过深破坏工件的结构强度。
