Hafele微型按压式锁扣结构设计

　　这款微型锁扣的结构设计，最初是面向小型通讯设备舱门、便携检测仪器翻盖、紧凑型工控终端检修口这类对安装空间有严苛限制的场景做的适配，在做结构方案的时候，首先要解决的就是小空间下的锁止可靠性问题——很多小型设备的壳体壁厚往往只有1.5-2mm，留给锁具的安装纵深往往不超过15mm，常规的转舌锁、搭扣锁要么安装尺寸过大，要么需要额外的操作空间，根本塞不下，而这种微型锁扣刚好能把整个锁体的安装边界控制在极小的范围内，不需要在壳体外侧预留操作把手的位置，只要按压对应的舱门部位就能完成解锁和锁止，非常适合外观要求简洁、没有外露操作件的设备结构。

　　从功能特性上看，这款锁扣采用的是按压式弹性锁止结构，内部集成了复位弹簧与锁止卡舌，锁体部分和卡扣座是分体式设计，分别固定在舱体和舱门上，当舱门按压到位时，卡舌在弹簧力的作用下自动卡入卡扣座的限位槽内，实现可靠锁止，再次按压舱门时，内部的棘轮导向结构会带动卡舌回缩，完成解锁动作，整个操作过程不需要额外的工具，也不需要在壳体外设置外露的操作部件，既能保证设备外表面的整体性，也能避免外露锁具积灰、被误触碰的问题。

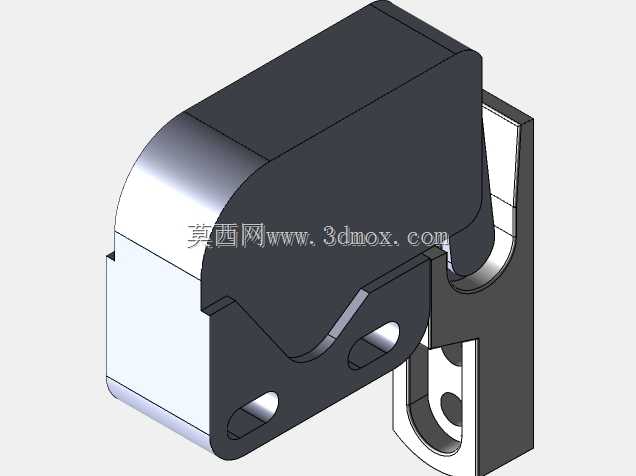

　　设计思路上，首先是对安装边界的严格控制，锁体主体采用近似矩形的紧凑型轮廓，顶部做了圆弧过渡，既避免了锐边在安装时划伤操作人员或者线缆，也能在注塑或者压铸加工的时候减少应力集中的问题；锁体上预留的两个长圆形安装孔，是特意做的可调设计，安装的时候可以根据实际的装配公差调整锁体的前后位置，补偿壳体加工、舱门铰链装配带来的累计误差，避免因为公差累积导致锁止不到位或者按压卡滞的问题。卡扣座的结构做了导向斜边设计，舱门闭合的时候，即使有轻微的位置偏差，斜边也能引导卡舌顺利滑入锁止位，不需要过高的装配精度就能保证顺畅的锁合效果。

　　在材料选型的适配设计上，锁体的主体结构可以根据使用场景选择POM工程塑料或者锌合金材质，POM材质的自润滑性好，活动部件之间不需要额外添加润滑脂就能长期保持顺畅的动作，适合民用消费类电子、便携设备的使用场景，重量也更轻；锌合金材质的强度更高，耐磨性能更好，适合工业类设备、需要频繁开合的检修口场景，能承受更高的锁止力和更多的开合循环次数。内部的弹簧采用不锈钢材质，避免长期使用出现锈蚀导致弹力衰减，保证锁止力的一致性，连接用的固定螺钉可以根据安装基材的不同选择自攻螺钉或者机牙螺钉，适配塑料壳体、金属薄板壳体等不同的安装基体。

　　实际应用中，这类微型锁扣的锁止力通常控制在15-30N之间，既不会因为锁止力太小导致舱门意外松脱，也不会因为按压力度过大导致操作手感差，甚至压坏薄壁的设备壳体。锁体的外形尺寸控制在长20mm、宽12mm、高10mm左右的区间内，安装的时候只需要在对应的安装位置预留两个螺钉孔，以及卡舌活动的让位槽即可，不需要做复杂的型腔加工，不管是注塑壳体还是钣金加工的壳体都能很方便的完成装配。另外，锁体的结构设计上特意做了防呆设计，卡扣座和锁体的配合是唯一方向，安装的时候不会出现装反导致功能失效的问题，对于批量装配的生产线来说，能有效降低装配的出错率，提升组装效率。

　　从结构可靠性的角度考虑，这款锁扣的内部活动部件都做了限位设计，弹簧的两端都有对应的定位柱，不会在长期按压的过程中出现弹簧移位、卡滞的问题，卡舌的活动行程控制在3mm左右，既保证足够的锁止啮合深度，避免受震动的时候意外脱开，也不会因为行程过大导致按压行程太长，影响操作手感。在做三维建模的时候，所有的配合间隙都按照工程实际的公差要求做了预留，活动部件之间预留了0.1-0.15mm的间隙，适配注塑件的收缩变形和加工公差，保证实际生产出来的零件装配后不会出现卡滞、松旷的问题。
