十字槽M6螺纹家具可调支撑支脚结构

　　在民用家具、轻型工业操作台、小型设备机架的装配场景中，底部支撑件的调平能力、连接可靠性直接决定了整体结构的放置稳定性，这款带M6外螺纹的十字槽可调支脚，正是针对这类轻载支撑场景开发的连接调平构件。从实际使用场景来看，这类支脚广泛应用于板式家具、办公工位桌、小型实验台架、轻型仓储置物架的底部安装位，用来抵消地面不平整带来的结构晃动问题，同时可根据使用需求微调整体台面的水平度，避免因放置倾斜导致的台面物品滑落、结构受力不均等问题。

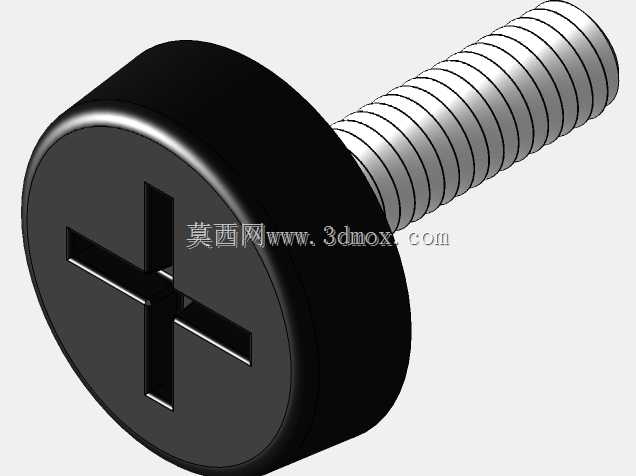

　　从功能特性上看，这款支脚采用头部与螺杆一体化的结构设计，头部为大直径圆柱型接触端，底部平整，与地面接触时可形成足够的支撑面，降低单位面积压强，避免在木质地板、瓷砖等易损地面留下压痕；螺杆部分为标准M6外螺纹，适配市面上绝大多数预置M6内螺纹的家具脚座、型材端盖，无需额外加工适配接口，可直接替换同规格的老旧支脚。头部顶面开设十字型槽，安装时无需专用扳手，使用日常常见的十字螺丝刀即可完成拧动调节，即使是没有专业工具的普通使用者，也能轻松完成支脚的高度调整与安装固定，降低了产品的使用门槛。

　　设计过程中，首先要明确支脚的受力边界，这类支脚单支额定静载荷通常在50kg以内，适配总重量200kg以内的轻型结构，因此螺杆部分采用标准M6粗牙螺纹设计，粗牙螺纹的螺距为1mm，每旋转一圈支脚的高度调整量为1mm，调节精度足以满足日常家具、轻型台架的调平需求，同时粗牙螺纹的自锁性能更好，在日常使用的轻微振动下不会出现自行回转松动的问题。头部直径设计为螺杆直径的3倍左右，既保证了足够的地面接触面积，又不会因为头部尺寸过大影响家具底部的外观协调性，头部边缘做了小圆弧倒角处理，避免安装调节时锋利边缘划伤使用者手部或是刮蹭地面。

　　安装边界方面，这款支脚的有效螺纹长度根据常规家具板材厚度、调节余量需求设计，适配的安装位预置内螺纹深度不小于8mm即可保证足够的啮合长度，避免螺纹啮合不足导致的滑牙、支撑失效问题；安装时螺杆拧入内螺纹的深度建议不低于6mm，剩余的螺纹段作为高度调节余量，可实现0-12mm范围的高度微调，足以应对绝大多数家庭、办公场景下的地面高度差。十字槽的深度设计兼顾了螺丝刀的咬合深度与头部结构强度，槽深过浅会导致螺丝刀容易打滑，槽深过深则会削弱头部的结构强度，在承受较大压力时容易出现头部开裂问题，设计时将槽深控制在头部厚度的三分之一左右，既保证了螺丝刀有足够的咬合深度，拧动时不会轻易滑脱，又能保证头部的结构强度满足静载荷需求。

　　从结构细节来看，螺杆与头部的衔接位置做了小圆弧过渡，避免直角衔接带来的应力集中问题，在支脚承受偏载载荷时，圆弧过渡可以分散衔接位置的应力，降低螺杆从头部根部断裂的风险。螺纹部分采用标准公制螺纹公差，外螺纹精度控制在6g级，可与市面上标准的M6内螺纹顺畅配合，不会出现拧动卡顿或是配合间隙过大导致的支撑晃动问题。头部的支撑端面做了平面度处理，保证与地面接触时整个端面均匀受力，避免因端面倾斜导致的局部压强过大、支脚歪斜等问题。

　　在实际选型应用中，需要根据整体结构的总重量、地面材质、所需调节高度范围来确认支脚的适配性，对于总重量偏大、地面偏软的使用场景，可选择头部直径更大的同规格支脚来降低接触压强，对于调节高度需求更大的场景，则可选择螺纹长度更长的型号。这款支脚的结构简单，零部件数量少，一体化的结构避免了多零件装配带来的松动风险，长期使用下的可靠性更高，同时金属材质的结构相比塑料支脚拥有更好的承重能力与抗老化性能，在温差变化、日常摩擦的使用环境下不会出现脆化、变形问题，使用寿命更长。
