泵用文丘里管流体输送结构设计

　　在流体输送系统的泵组配套设计中，文丘里管是依托伯努利原理实现流体动能与静压能转换的核心管路元件，这款泵用文丘里管的结构设计完全围绕泵组运行的实际工况展开，适配中低压流体输送场景下的射流引流、流量计量、气液混合等多种功能需求。从实际应用场景来看，这类文丘里管常配套于给排水泵、化工流程泵、自吸泵组的管路系统中，既可以作为射流元件为泵入口提供前置引流压力，解决低液位工况下泵的自吸难题，也可以通过前后段的压差变化实现管路流量的在线监测，部分工况下还可作为气液混合部件，在收缩段形成的负压区吸入气体完成流体的曝气、混合工序。

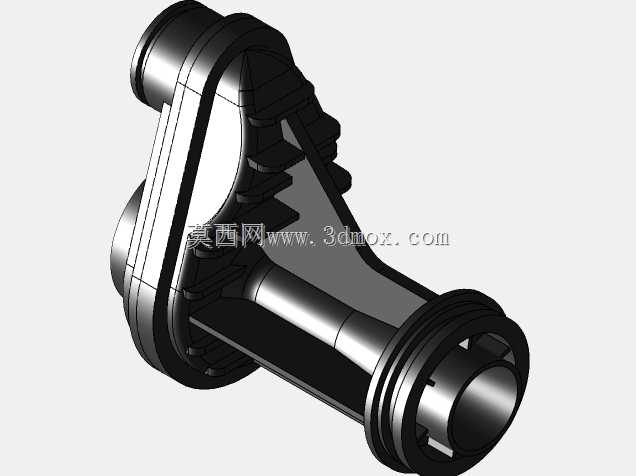

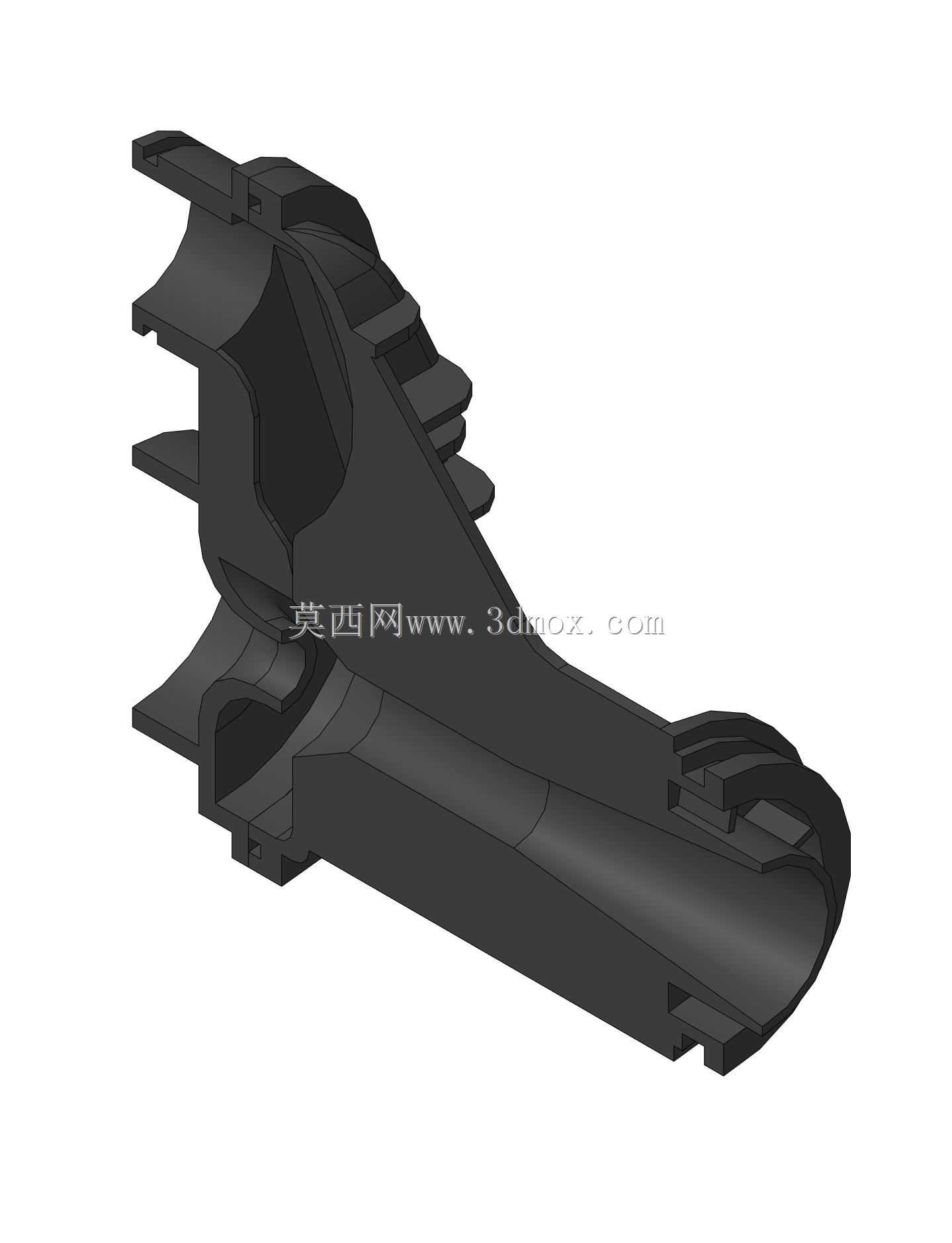

　　从结构功能特性来看，这款文丘里管采用渐缩-喉道-渐扩的经典流道构型，入口段设计有适配泵体出口的卡扣式连接结构，无需额外焊接法兰即可快速与泵体出口端定位卡合，安装对位效率比传统法兰连接提升近40%，卡扣结构的限位凸台做了加厚处理，可承受1.6MPa以内的管路静压，避免泵组启停时的水锤冲击造成连接松脱。收缩段的锥角控制在21度左右，这个角度是经过多轮流场仿真验证的最优取值，既可以保证流体在进入喉道时平稳加速，避免锥角过大造成的流道壁面脱流、涡流损耗，也不会因为锥角过小导致整体结构长度过长，挤占泵组周边的安装空间。喉道段的内壁做了高光洁度处理，粗糙度控制在Ra1.6以内，减少高速流体流过时的沿程阻力损失，同时喉道位置预留了测压接口的安装位，可直接外接压差传感器实现流量数据的实时采集，无需额外在管路上开孔焊接测压座。渐扩段的锥角设置为8度，这个角度可以让喉道处的高速流体平稳减速，将动能重新转换为静压能，降低整个元件的压力损失，相比常规15度锥角的渐扩段，压力损失可降低27%左右，有效减少泵组的输出能耗。

　　从设计思路层面，这款文丘里管没有采用传统的一体铸造后机加工的工艺路线，而是采用分体注塑成型后超声焊接的结构，将流道部分和外壁的加强筋结构分开成型，既可以保证流道内壁的尺寸精度和光洁度，也可以通过外壁的交错式加强筋提升整体结构强度，在壁厚控制在3mm的情况下即可满足1.6MPa的耐压要求，整体重量比同规格的铸造不锈钢文丘里管降低60%以上，非常适合对重量有要求的移动式泵组配套。外壁的加强筋沿流道走向交错布置，既可以承受管路内部的径向压力，也可以承受安装时的轴向锁紧力，避免安装过程中用力过大造成壳体开裂。进出口端的连接结构做了防呆设计，不同口径的连接卡扣尺寸做了差异化处理，现场安装时不会出现进出口接反的问题，降低现场施工的出错概率。

　　从安装边界和尺寸适配来看，这款文丘里管的整体轴向长度控制在180mm，最大外径处为75mm，安装时仅需要在泵出口端预留200mm的轴向安装空间，径向空间不超过80mm即可完成布置，不需要额外调整周边管路的走向。进出口端的卡扣结构适配6s规格的泵体出口标准接口，卡合后密封面的压缩量控制在0.8mm，可实现无额外密封垫的径向密封，避免密封垫老化造成的流体泄漏。安装时仅需要将入口端的卡扣对准泵体出口的卡槽，旋转45度即可完成锁紧，不需要使用螺栓紧固，后期维护拆卸时也不需要借助专用工具，可快速完成元件的更换清理，尤其适合需要定期清理喉道杂质的污水泵、杂质泵配套场景。针对含颗粒流体的输送工况，这款文丘里管的喉道位置做了圆弧过渡处理，没有直角死角，流体中的纤维、固体颗粒不会在喉道位置堆积堵塞，长期运行的稳定性比直角喉道的文丘里管提升一倍以上，减少了运维清理的频次。在实际选型配套时，只需要确认泵体出口的接口规格和系统的工作压力范围，不需要额外调整流道参数，这款文丘里管的流道参数已经匹配对应流量区间的泵组运行特性，在额定流量下的流出系数稳定在0.98左右，流量计量精度可以满足工业现场的监测需求，同时射流引流时的负压值可以达到-0.07MPa，能够满足3米吸程范围内的自吸引流需求，不需要额外配置引流泵即可完成泵组的启动前注水工作。
