JSWm15M离心泵叶轮结构三维设计

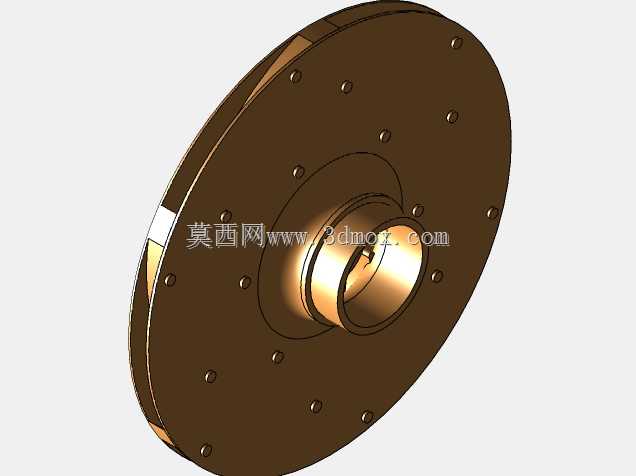

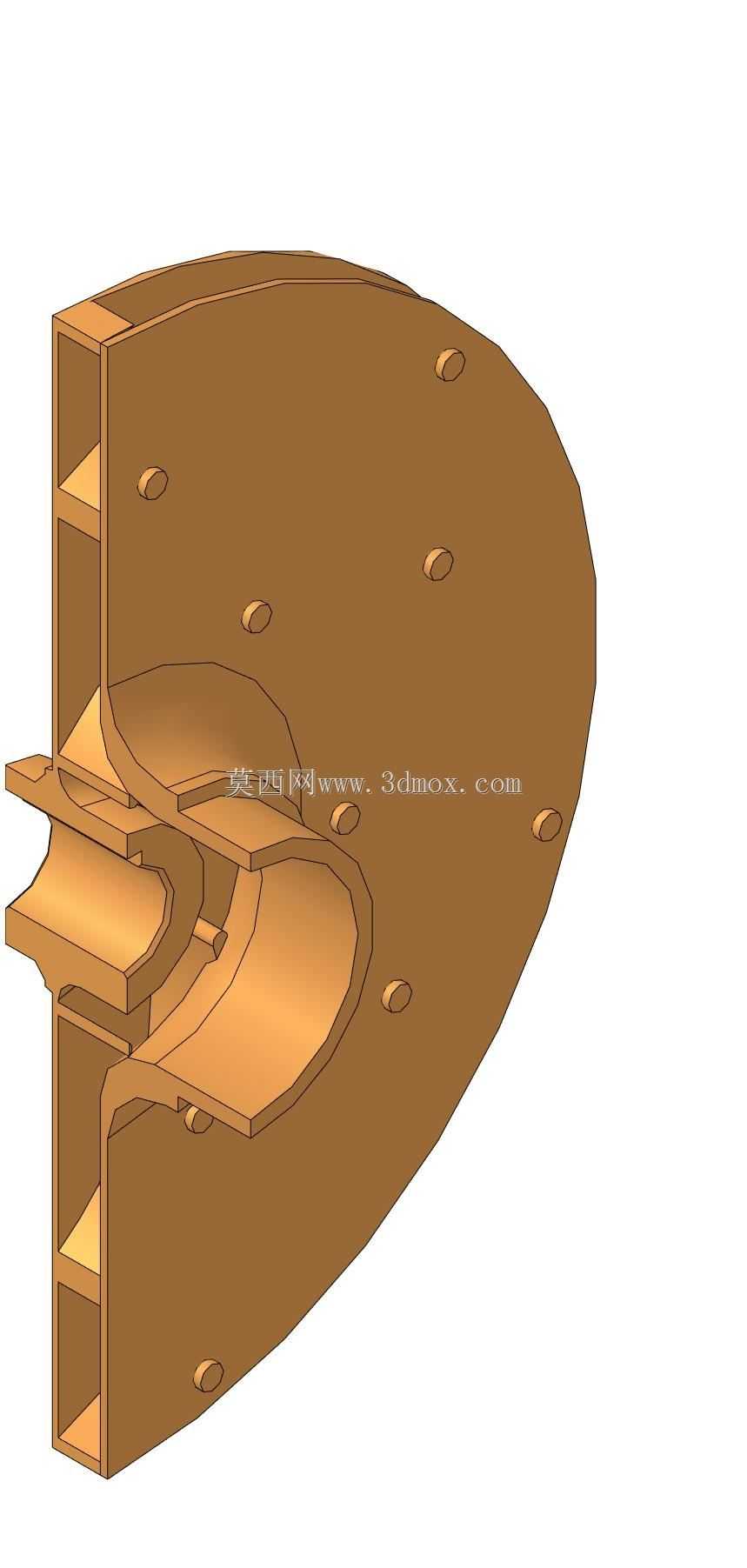

　　这款叶轮是离心泵核心水力做功部件，主要适配中小流量高扬程的清水输送工况，常见于楼宇二次供水、工业循环水系统、小型农田排灌、暖通空调水循环等场景，是泵组实现流体能量转换的核心载体，直接决定整泵的水力效率、运行稳定性与抗汽蚀性能。从结构设计来看，该叶轮采用双吸式流道布局，相比单吸叶轮可平衡轴向力，降低泵组运行时的轴承负载，延长轴承与机械密封的使用寿命，同时双吸结构的进口过流面积更大，能有效降低进口流速，提升泵组的抗汽蚀能力，适合入口压力偏低的安装工况。叶轮外缘均布的沉头孔用于和泵体密封端盖、叶轮压盖配合定位，安装时需保证孔位与泵体连接螺柱完全对中，避免装配后出现偏心，引发运行振动超标。叶轮的流道采用扭曲叶片设计，叶片型线经过水力优化，

　　流体从叶轮中心吸入室进入后，沿叶片流道获得离心力加速，在流道出口处将动能转化为压力能，设计时严格控制流道表面的顺滑度，避免出现凸台、尖角等结构，减少流体在流道内的水力损失，提升整泵运行效率。从安装边界来看，叶轮中心的轴孔与泵轴采用过渡配合，装配时需保证键槽与泵轴键的配合间隙符合公差要求，避免运行时出现叶轮打滑、轴孔磨损的问题；叶轮的轴向定位靠轴肩与锁紧螺母实现，装配后需校核叶轮与泵体密封环的径向间隙，间隙过大会导致容积效率下降，间隙过小则可能在运行时出现摩擦抱轴的故障。在实际选型匹配时，该叶轮需严格对应JSWm15M型号泵的水力参数，不可随意替换其他型线的叶轮，否则会导致泵组性能曲线偏移，出现流量扬程不达标、电机过载、

　　运行振动大等问题。设计过程中，叶轮的前后盖板厚度经过强度校核，可承受额定工况下的流体压力与离心力载荷，避免长期运行出现盖板变形、叶片断裂的故障；流道的进出口角度经过匹配计算，可保证流体在叶轮出口处的流速均匀，减少后续蜗壳内的水力冲击，降低泵组运行的噪声水平。针对含少量微小杂质的输水工况，该叶轮的叶片进口边做了圆角钝化处理，可减少杂质对叶片进口的冲蚀磨损，延长叶轮的使用寿命。在三维建模过程中，需严格保证叶片型线的连续性，相邻叶片间的流道截面积变化均匀，避免出现截面积突变引发的流道内涡流、脱流问题，同时要保证所有安装配合面的形位公差符合设计要求，包括轴孔的圆柱度、连接孔的位置度、叶轮两端面的平行度等，这些公差直接影响叶轮装配后的动平衡精度，若动平衡超标，会导致泵组运行时振动过大，损坏轴承与密封部件。
