五通式流体增速管路接头结构设计

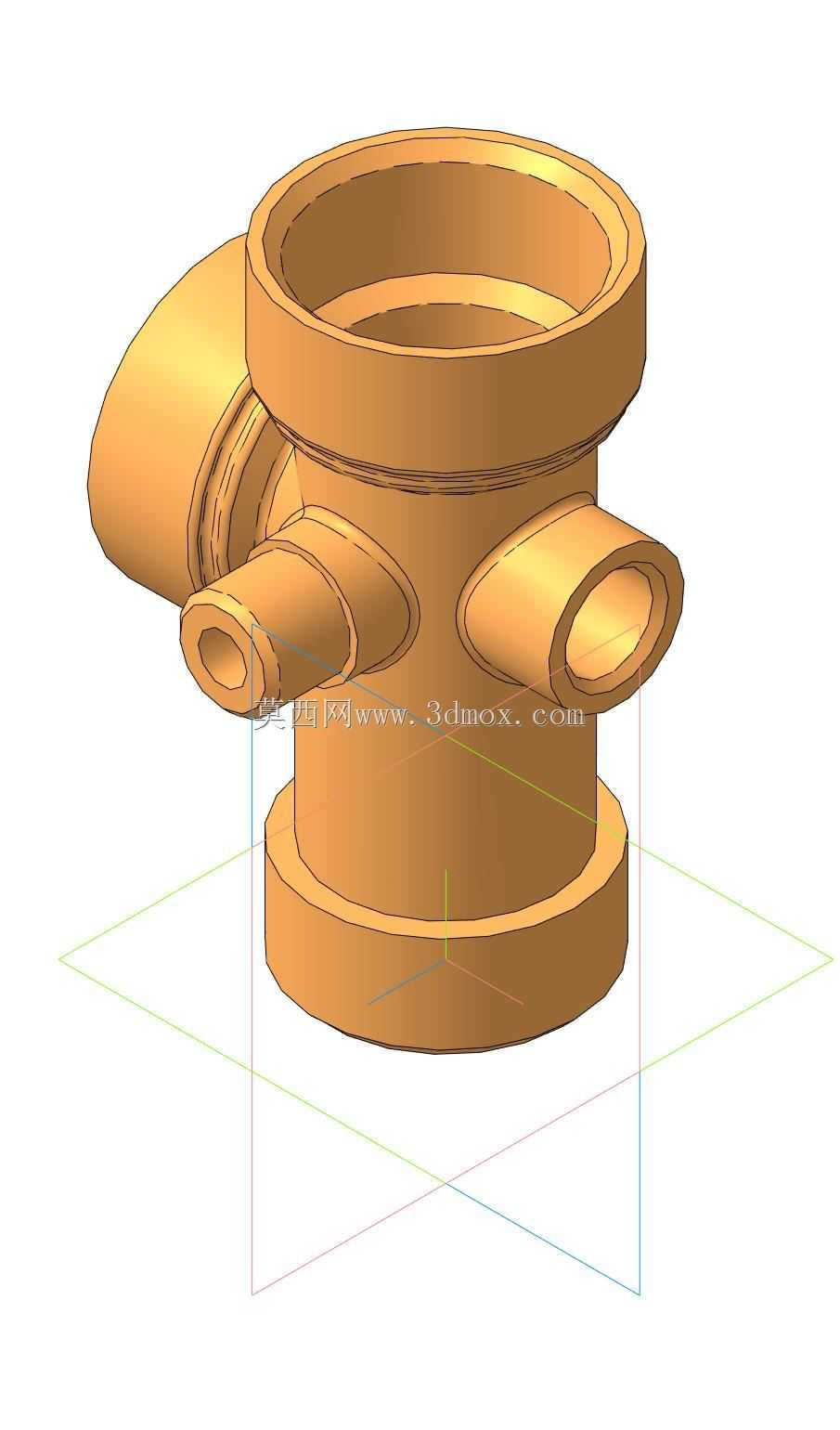

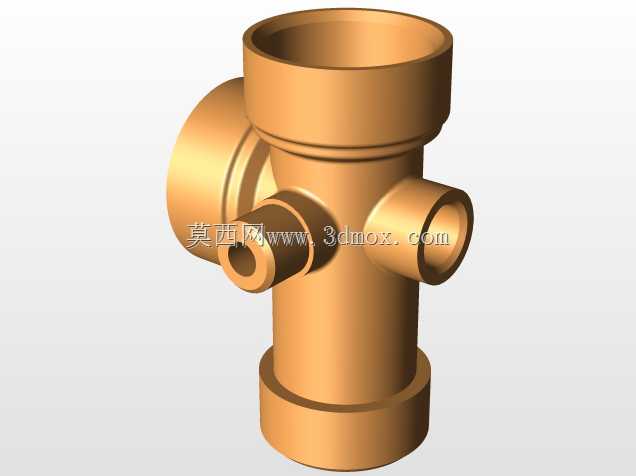

　　在流体输送管网的支路分流、合流工况中，这类多通增速结构常被用于需要在短距离内完成多支路介质汇流、同时对出口端介质流速做提升的场景，常见于小型液压站支路集成、气动控制回路的汇流单元、低压给排水的支路分配段，也可在小型换热系统的介质分配端使用，替代传统多接头拼接的管路布局，减少管路连接点的泄漏风险。从结构本身来看，主体采用直通式筒体作为主流通腔，主腔上下端设置带凸缘的接口结构，凸缘厚度根据常规管路法兰或者卡套连接的压紧余量设计，保证连接时密封面有足够的压紧接触面积，不会因介质压力波动出现密封面压溃或者泄漏。主腔侧壁延伸出四个不同角度的支管接口，其中三个支管为等径直管接口，一个支管为渐扩式异形接口，异形接口的流道做了顺滑过渡处理，

　　避免介质在汇入主腔时形成直角涡流区，降低局部阻力损失。设计时主腔长度控制在80mm的安装边界内，所有支管接口的端面均预留了标准管路连接的配合余量，主腔的内径根据常规小流量流体输送的通径要求设定，支管的通径根据支路流量分配比例做了差异化设计，其中大角度异形支管的通径略大于其余三个等径直管，适配大流量支路的汇入需求。流道设计阶段重点做了内壁的圆角过渡处理，所有支管与主腔的相交位置均采用大圆角顺滑衔接，没有尖锐的直角转折，一方面可以减少介质流动时的局部阻力，提升整体的增速效果，另一方面也能避免介质内的杂质在转角位置沉积堵塞流道。主腔外壁在支管连接位置做了局部加厚处理，抵消支管开孔带来的筒体强度削弱，保证在额定工作压力下，

　　筒体不会在开孔位置出现应力集中导致的变形或者开裂。安装边界上，所有支管接口的外伸长度均控制在常规管路安装的操作空间范围内，相邻支管接口的中心距预留了足够的扳手操作空间，安装时不需要额外定制特殊工装，使用常规管钳或者扳手即可完成所有接口的管路连接，不需要在安装阶段对结构做二次切割或者打磨修改。实际使用时，介质可从任意支管接口进入主腔，通过主腔的通流截面变化实现流速提升，最终从上下端的主接口或者其余支管输出，可根据实际管路走向灵活选择介质的进出方向，不需要严格限定进出口位置，适配不同布局的管路安装需求。结构的壁厚设计根据常用的工程塑料、铸铝或者黄铜等常用管路材质的许用应力计算，保证在1.6MPa的常规低压流体输送工况下，结构有足够的安全余量，不会出现鼓胀或者破裂问题。所有接口的端面均设计了平密封面结构，可适配平垫片密封、卡套密封等多种常用管路密封形式，不需要针对密封形式做额外的结构修改，适配不同行业的管路连接标准。
