JET80射流泵内置文丘里管结构设计

　　这款文丘里管是配套JET80系列射流式自吸泵的核心过流构件，在民用供水、小型井用提水、管网增压供水场景中，是决定泵组射流效能、吸程能力的关键零件。日常做泵类结构设计时，很多新手容易忽略文丘里管的型线精度对整机性能的影响，实际上这个零件的收缩段角度、喉道长度、扩散段锥度哪怕偏差1度，都会导致射流负压区偏移，轻则降低泵的吸上高度，重则出现引射不足、泵组无法正常自吸的故障。

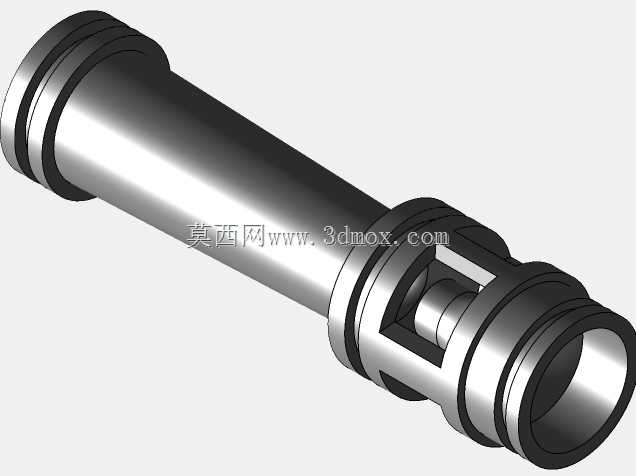

　　从结构设计逻辑来看，这个零件采用两端带定位卡扣的长筒式结构，整体沿轴向对称布置，安装时直接卡入泵体的预设流道槽位，不需要额外的紧固件辅助定位，装配时只要对准两端的卡扣凸台推入即可完成固定，能有效减少装配工序的累计误差，避免流道错位带来的水力损失。零件的入口端设计有渐变的收缩锥面，来流从叶轮出口进入收缩段时，过流面积逐步收窄，流体流速稳步提升，在喉道位置达到流速峰值，形成稳定的负压区，通过侧部的引射口将进水管路内的空气裹挟带出，完成泵组启动前的自吸过程。喉道后的扩散段采用缓扩型线设计，角度控制在7度左右，这个角度是经过多轮水力试验验证的最优值，既可以避免扩散角过大导致的流道壁面脱流、涡流损失，也不会因为扩散角过小导致零件整体长度过长，占用泵体内部过多的安装空间。

　　从安装边界来看，零件整体长度适配JET80泵体的内置流道长度，两端的卡扣结构与泵体内壁的卡槽配合间隙控制在0.1mm以内，既保证装配时可以顺畅推入，也能避免工作过程中因为流体脉动导致零件移位、产生异常振动。零件外壁设计有周向的定位凸环，安装到位后凸环与泵体的密封槽贴合，配合O型圈可以实现高低压腔的密封隔离，避免高压侧的流体泄漏到低压侧，导致射流效率下降。零件的过流表面做了顺滑过渡处理，所有转角位置都采用圆角过渡，没有直角突变结构，一方面可以减少流体经过时的沿程阻力，另一方面也能避免长期输水过程中杂质在转角位置淤积，堵塞喉道影响正常使用。

　　在实际工况适配中，这款文丘里管的结构可以适配常温清水、轻度含沙水体的输送场景，材料选用常规的工程塑料或者铸铜材质时，就能满足家用供水场景的强度和耐腐蚀要求。设计时特意将引射口的位置设置在喉道的负压核心区，保证引射流量与工作流量的匹配度达到最优，在泵组额定转速下，可以实现9米以上的自吸高度，满足普通民用井用提水的使用需求。很多维修场景中，射流泵出现自吸困难、出水压力不足的故障，往往都是因为文丘里管磨损、卡扣断裂导致移位，或者喉道被杂物堵塞，更换同规格的文丘里管就能快速排除故障，不需要更换整个泵体，能有效降低后期的维护成本。

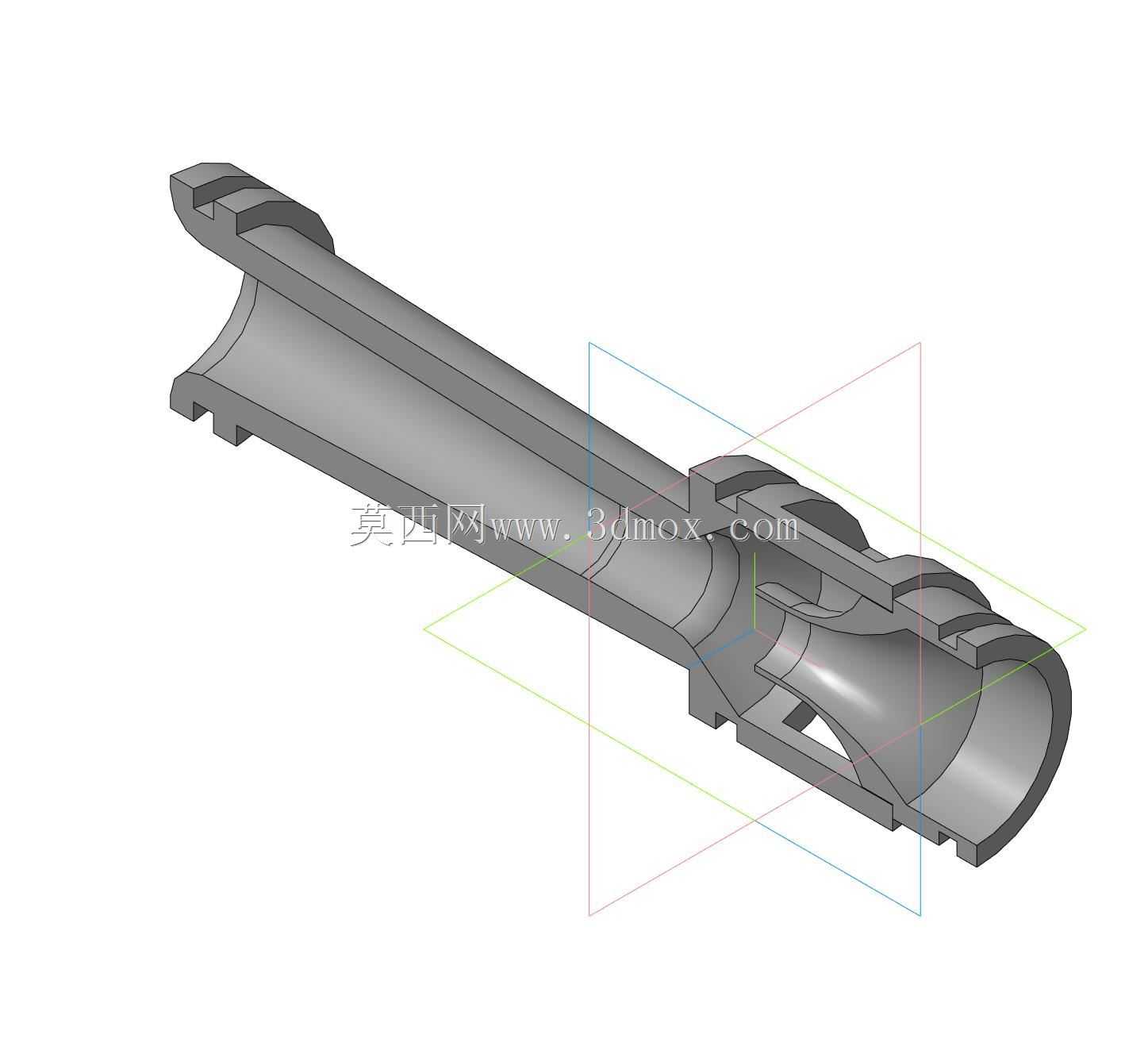

　　做三维建模时，这个零件的核心难点在于收缩段、喉道、扩散段的曲面顺滑衔接，建模时需要先绘制各段的轴向截面草图，通过放样特征生成整体流道结构，再通过布尔运算切除内部过流空腔，最后添加两端的卡扣、定位凸环等安装结构。建模过程中需要重点校验各段的同轴度，保证整个内流道的轴心与泵体流道轴心重合，否则会导致射流偏斜，产生侧向力，加剧泵体的振动和轴承磨损。同时要注意卡扣的强度设计，卡扣的倒角和厚度要满足装配时的推入力要求，避免装配时卡扣断裂，也要保证工作过程中承受流体冲击时不会松脱。
