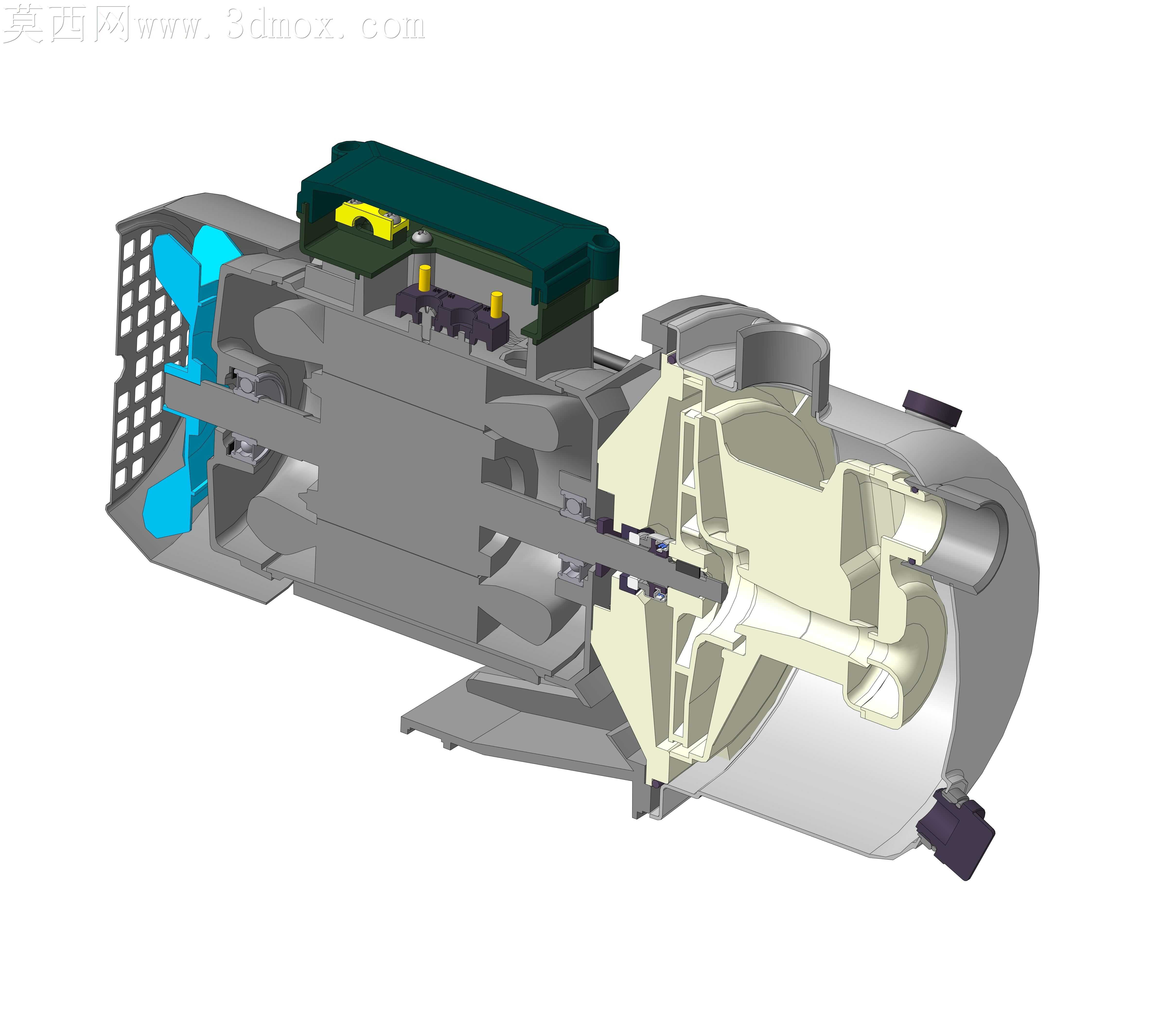

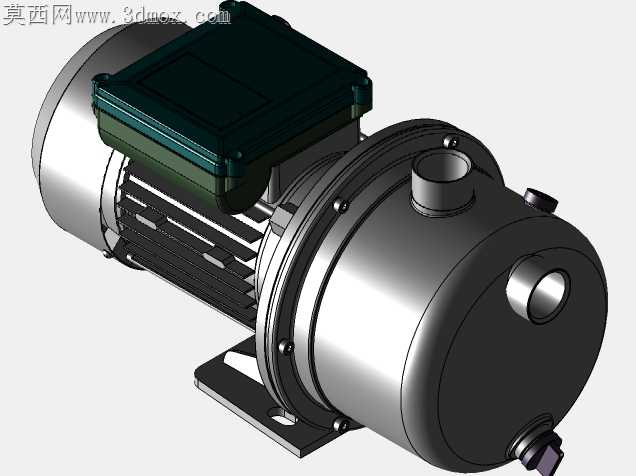

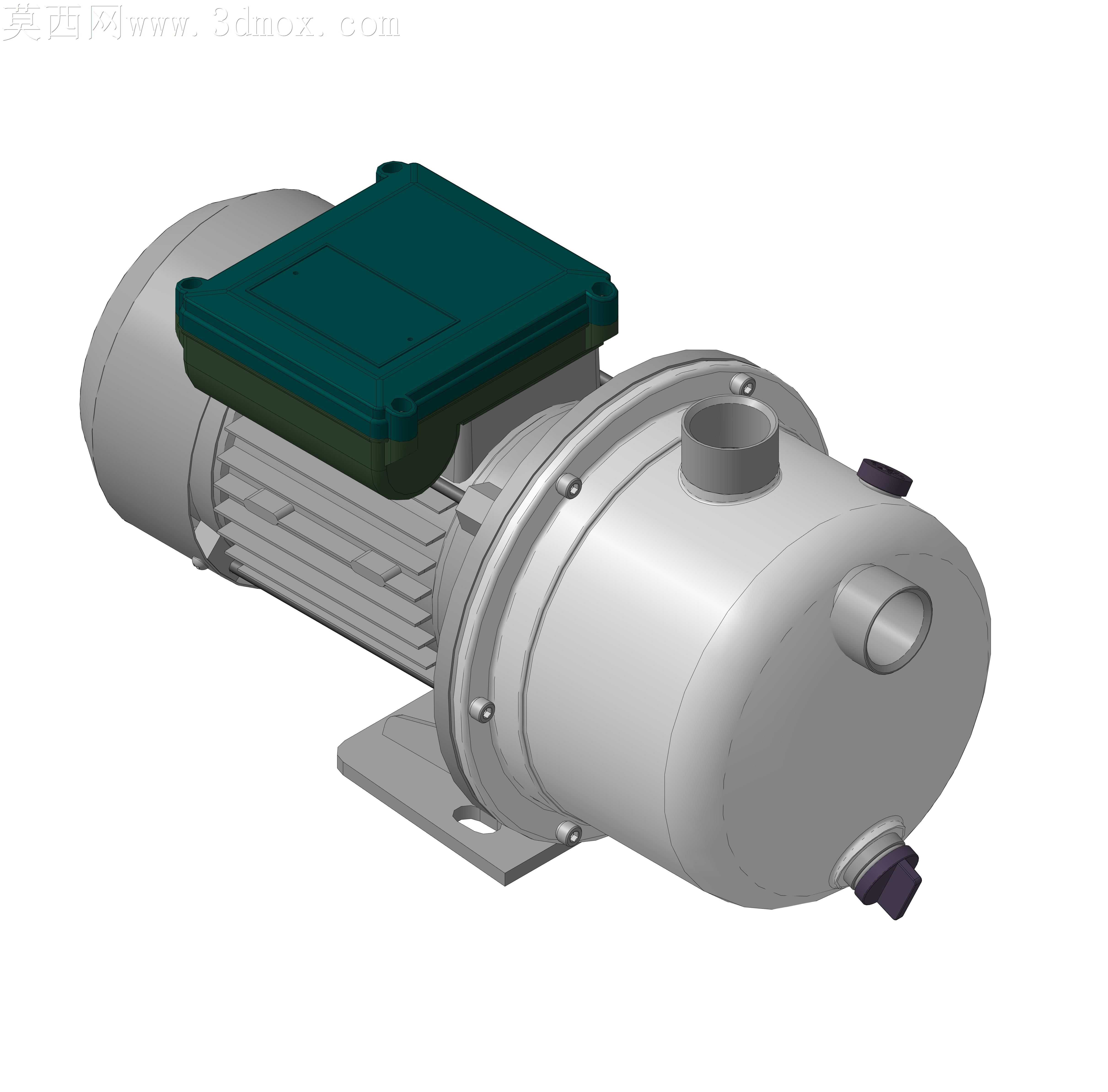

JS80自吸泵内部剖视结构设计展示

现场拆解检修自吸泵时最常遇到的痛点，就是动力端与泵腔衔接位置的同轴度偏差，轻则引发密封件偏磨泄漏，重则导致叶轮扫膛、轴系断裂，这套剖视结构在设计阶段就把这类隐患做了前置处理。你能看到电机轴与泵轴的衔接段做了阶梯式定位轴肩，配合剖视视角下清晰可见的轴承位限位台阶，装配时不需要反复打表找正，轴件套入到台阶端面自然卡止，同轴度公差能直接控制在0.02mm以内，比传统无定位轴的结构省掉七成以上的装配找正时间。泵腔的过流曲面没有做生硬的直角转折，从进水口到叶轮腔再到气水分离室的过渡段全部做了顺滑的曲率衔接，避免流体在拐角处形成涡流滞区，既减少了水力损失提升自吸效率，也能避免杂质在拐角处沉积卡滞叶轮。后端的风罩格栅做了变间距开孔设计，靠近风扇叶片的位置开孔密度更高，进风路径正对电机绕组的发热区域，散热风量比等间距格栅提升近两成，长时间满负荷运行时绕组温度能比常规设计低8-10℃。接线盒位置做了高出电机机座15mm的凸台结构，现场冲洗设备或者遭遇淋水时，水流不会顺着接线盒缝隙渗入内部造成短路，密封胶圈的嵌槽做了燕尾式设计，胶圈压入后不会因为长期振动松脱移位。剖视视角下能清晰看到机械密封的安装腔预留了足够的检修操作空间，不需要完全拆解泵体就能完成密封件的更换，日常维护的工作量大幅降低。泵脚的安装孔做了长圆孔设计，现场安装对接管路时可以微调泵体位置，不用强行掰动管路造成法兰密封面受力不均泄漏。叶轮与泵腔的间隙控制在0.3mm，既保证了容积效率，也避免了因为加工误差导致叶轮与泵腔摩擦，气水分离室的导流板角度经过反复调整，自吸过程中气液分离的速度更快，首次抽水的排气时间比同参数常规自吸泵缩短近三分之一。
