加热丙烯酸件冲压成型模具结构设计

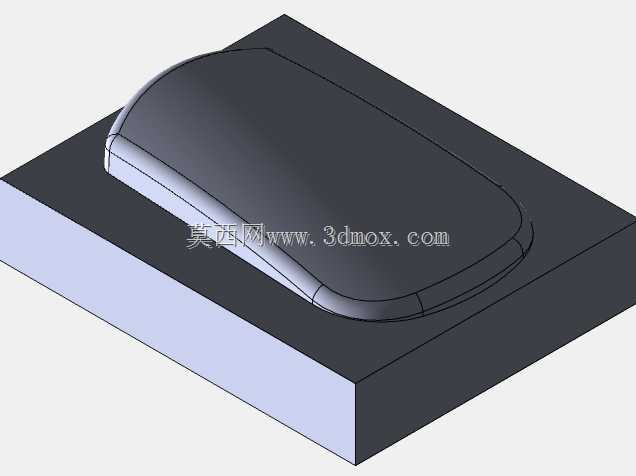

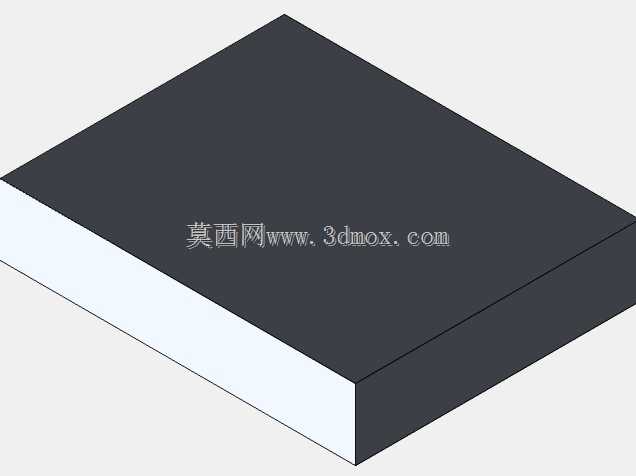

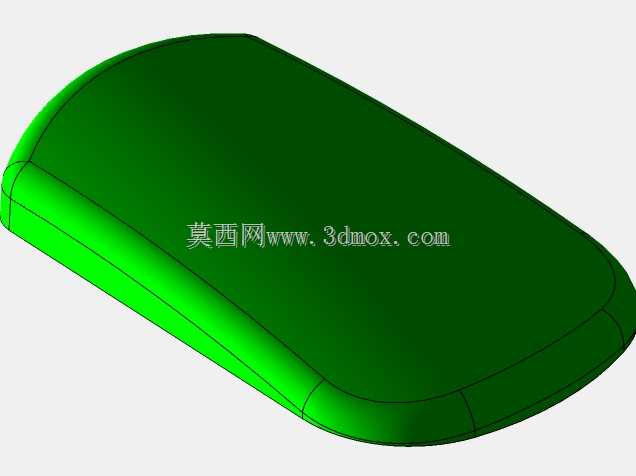

　　这套成型结构主要面向热塑性丙烯酸板材的压型加工场景，在消费电子外壳、小型透明防护盖板、通讯设备配套外观件的生产环节中，这类模具承担着将预热后的丙烯酸片材压合为指定弧面外形的核心作用，区别于冷冲压模具针对金属板材的剪切、折弯逻辑，这套结构的设计核心围绕热态下丙烯酸材料的流动特性做适配，避免压型过程中出现应力发白、局部拉薄、表面冷痕等常见缺陷。从结构布局来看，模具分为上下两个核心模体，下模为固定的凸模型芯，表面加工出与成品件完全贴合的顺滑弧面，边缘做了R1.2的圆角过渡，避免压合时材料在转角处出现应力集中导致的开裂；上模为对应的凹模型腔，合模后型腔与型芯之间的间隙均匀控制在2.2mm，刚好匹配常规丙烯酸板材的进料厚度，

　　同时在型腔边缘设置了宽度8mm的压料面，合模时首先压紧板材边缘，防止材料在压型过程中出现向内滑移导致的壁厚不均。设计过程中特意将模体的安装基准面做了0.02mm的平面度处理，适配常规160吨开式压力机的工作台安装尺寸，模体整体长宽尺寸控制在280mm×220mm，闭合高度为150mm，开模行程预留70mm的取件空间，不需要额外改装压力机的安装结构即可直接上机使用。针对丙烯酸材料热压时需要均匀保压冷却的特性，在上下模体内部都预留了直径10mm的温控介质流道，可接入循环热油或者温水，将模温稳定控制在65-75摄氏度区间，避免材料接触冷模表面提前硬化导致的表面流痕；同时在型腔的四个边角位置设置了深度0.1mm的排气槽，

　　压合过程中型腔内的空气可以顺着排气槽排出，不会在成品表面形成闷痕或者气泡。实际生产场景中，工人将预热到130摄氏度左右的丙烯酸板材放置在下模的定位挡块之间，挡块高度为3mm，刚好托住板材边缘，不会在压合时与上模发生干涉，压力机下行合模后保持12-15秒的保压时间，待材料冷却到玻璃化转变温度以下再开模取件，成型后的零件不需要额外做表面打磨处理，弧面轮廓度公差可以控制在0.15mm以内，完全满足通讯类外观件的装配贴合要求。这套结构没有设计复杂的顶出机构，因为丙烯酸件冷却后会有轻微的收缩量，会自然贴附在凸模表面，工人只需要用专用的吸盘工具即可轻松取件，减少了顶出机构对零件表面的划伤风险；模体的分型面沿着零件的最大轮廓线设置，

　　没有多余的飞边结构，后续只需要简单修剪边缘浇口即可进入下一工序，大幅降低了后处理的人工成本。在结构强度校核阶段，针对模体的受力薄弱点做了加厚处理，下模底座的厚度设置为60mm，采用45号钢调质处理，硬度达到HB220-250，长期反复压合不会出现模体变形或者型芯塌陷的问题；成型表面做了抛光处理，表面粗糙度达到Ra0.8，压出的丙烯酸件表面可以达到镜面效果，不需要额外做抛光工序。针对不同厚度的丙烯酸板材加工需求，只需要更换对应厚度的调整垫片放在模体安装面下方，调整合模间隙即可适配1.8mm-2.5mm厚度的板材加工，不需要重新加工整套模体，大幅提升了模具的通用适配性，在小批量多品种的通讯配件生产场景中，这种结构的模具换产时间只需要15分钟，远低于复杂注塑模具的换产效率，同时前期开模成本仅为注塑模具的三分之一左右，非常适合新品打样以及中小批量的生产需求。
