10W规格LED驱动电源板组件结构设计

　　在室内商用照明、户外景观亮化、工业设备状态指示等诸多需要恒流供电的LED应用场景里，驱动电源的结构适配性直接决定了整灯装配的效率与长期运行的可靠性，这款10W功率等级的LED驱动组件，正是针对小功率集成式LED光源的安装需求完成的结构设计。从实际选型适配的角度看，该驱动采用板载集成的布局思路，没有采用独立外壳封装的形式，而是将核心的变压、滤波、整流元器件直接焊接在绿色FR-4基材的PCB板上，能够直接嵌入到灯具的内部腔体中，省去了额外的驱动外壳占用空间，尤其适合筒灯、射灯、小型面板灯这类内部安装空间局促的照明产品。

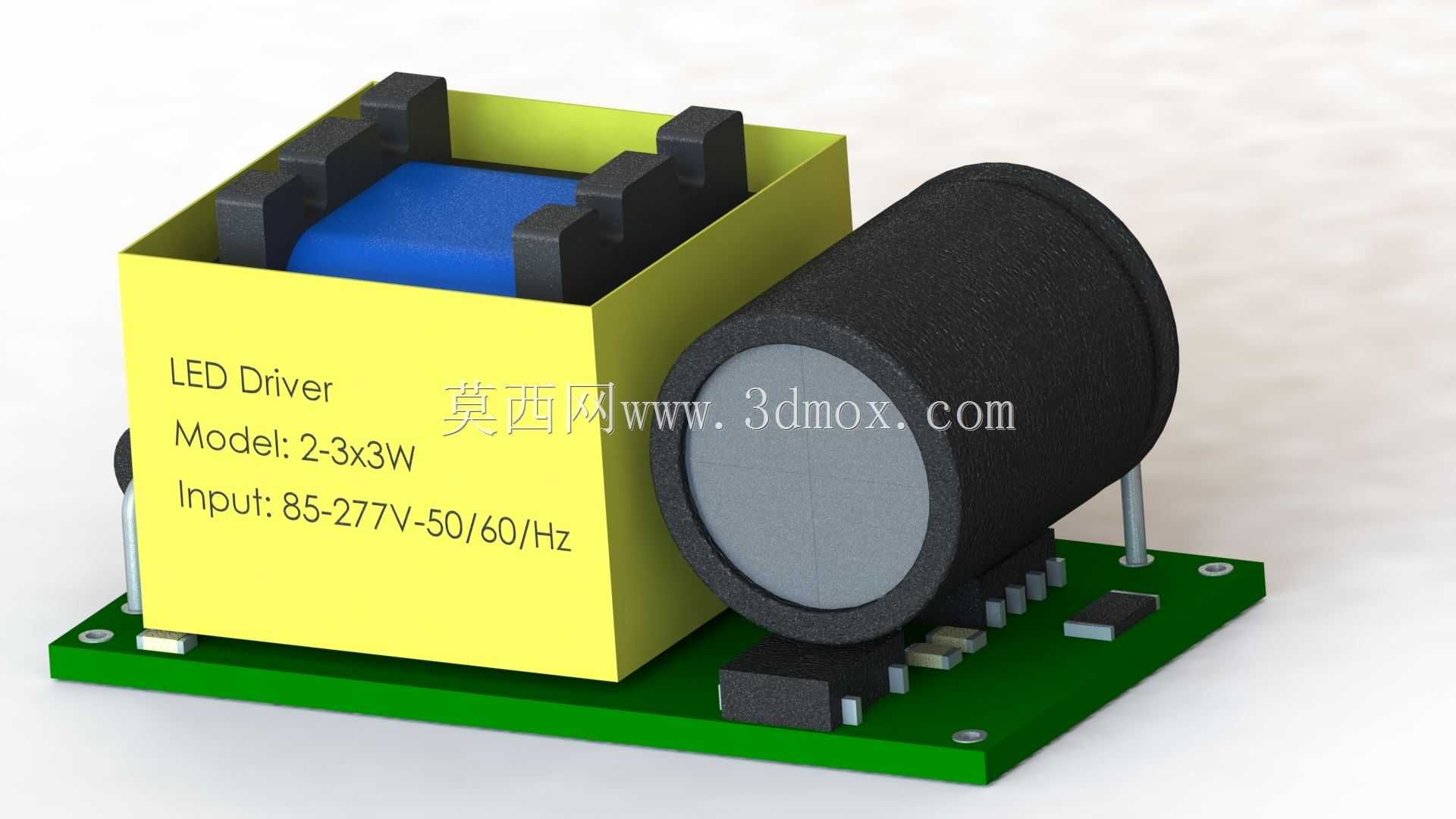

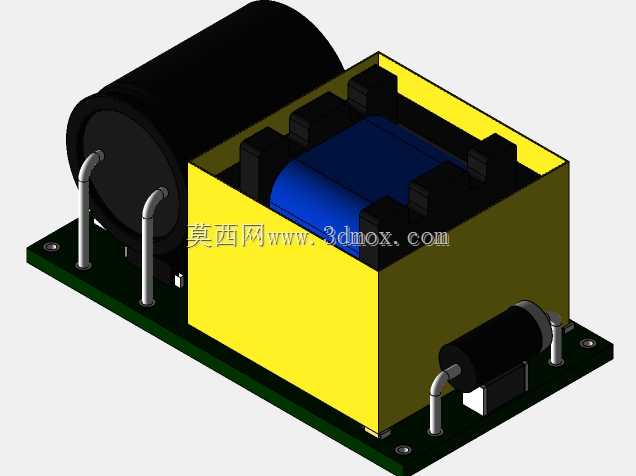

　　核心的电磁变换元件采用卧式圆柱形电感与方形塑封变压器组合的布局，方形变压器主体外包裹黄色绝缘护套，表面清晰标注输入电压适配范围为85-277V宽幅交流电，可覆盖50/60Hz的主流市电频率，能够适配不同国家和地区的电网供电标准，无需针对供电区域做额外的参数调整。圆柱形功率电感卧式贴装在PCB板靠近变压器输出侧的位置，引脚直接穿过PCB板做波峰焊固定，这种贴装方式能够有效降低组件整体的高度方向尺寸，同时大体积的电感元件与变压器之间预留了足够的电气安全间隙，避免高压侧元器件之间出现爬电距离不足的问题，符合低压电子产品的安规设计要求。

　　PCB板的安装边界设计充分考虑了灯具内部的固定需求，板体边缘预留了两个对称的金属化安装孔，可通过M2规格的自攻螺丝直接固定在灯具的散热壳体或者塑料安装支架上，安装孔位周边没有布置过高的元器件，避免螺丝锁紧过程中与周边元件产生干涉。板上除了核心的变压元件外，还布置了贴片式整流桥、滤波电容、限流电阻等辅助元器件，所有贴片元件均采用回流焊工艺的布局设计，引脚焊盘尺寸符合标准SMT生产的工艺要求，能够直接导入自动化贴装生产线完成批量焊接，无需额外做手工补焊的工序调整。

　　从结构设计的细节来看，黄色变压器护套顶部设计了多道凸起的定位卡扣结构，这些卡扣一方面能够在变压器绕制完成后实现磁芯与绕组的快速固定，避免生产过程中磁芯出现移位，另一方面也能在驱动板装入灯具腔体时，与腔体内的定位筋位配合，限制变压器本体的晃动，减少运输、使用过程中震动对引脚焊点造成的应力损伤。驱动板的输入输出端分别预留了焊盘位置，可根据实际装配需求焊接直插式接线端子或者导线，输入端接交流市电，输出端可直接连接LED灯珠的铝基板，输出的恒流电流能够匹配3串3并结构的LED灯组，稳定输出功率控制在10W区间，不会出现过流烧坏灯珠的问题。

　　在散热设计的考量上，板上的发热元器件主要集中在变压器、电感以及整流桥位置，这些元件的布局都尽量靠近PCB板的边缘位置，且底部没有做大面积的阻焊层覆盖，能够通过PCB板的铜箔将部分热量传导到灯具的金属壳体上，借助灯具本身的散热结构带走驱动工作产生的热量，无需额外加装独立的散热片，进一步压缩了组件的整体成本与占用空间。板上元器件的高度差控制在合理范围内，最高的圆柱形电感顶部与PCB板的垂直距离不超过20mm，能够适配厚度25mm以内的超薄型灯具腔体，不会出现元件顶到灯罩或者灯体外壳的问题。

　　实际装配过程中，该驱动组件不需要额外的绝缘隔离件，因为变压器本身的黄色绝缘护套已经具备足够的绝缘强度，电感外层的黑色塑封层也能满足安规绝缘要求，只要安装时保证PCB板与灯具金属壳体之间预留0.5mm以上的绝缘间隙，或者垫一层薄的青稞绝缘纸，就能满足双重绝缘的安规要求。针对不同的灯具安装方向，该驱动板的元器件布局做了重心优化，重量较大的变压器和电感分别布置在PCB板的两个对角位置，安装固定后整体重心落在两个安装孔的连线附近，不会因为长期震动出现板体变形或者固定螺丝松动的问题。

　　从三维建模的角度看，该模型完整还原了所有元器件的实际外形尺寸与安装位置，每个元件的定位尺寸都与实际量产的元器件规格一致，导入灯具整体装配模型后，可以直接做干涉检查，验证驱动板与灯体、灯罩、灯珠板之间的装配间隙是否符合要求，也能用来模拟生产过程中的装配工序，提前发现结构设计上的不合理之处，减少开模后的改模成本。对于做小功率LED灯具结构设计的工程师来说，这个驱动组件的模型可以直接套用在同功率等级的灯具设计中，不用再从零开始搭建驱动部分的结构，能够有效缩短产品开发的周期。
