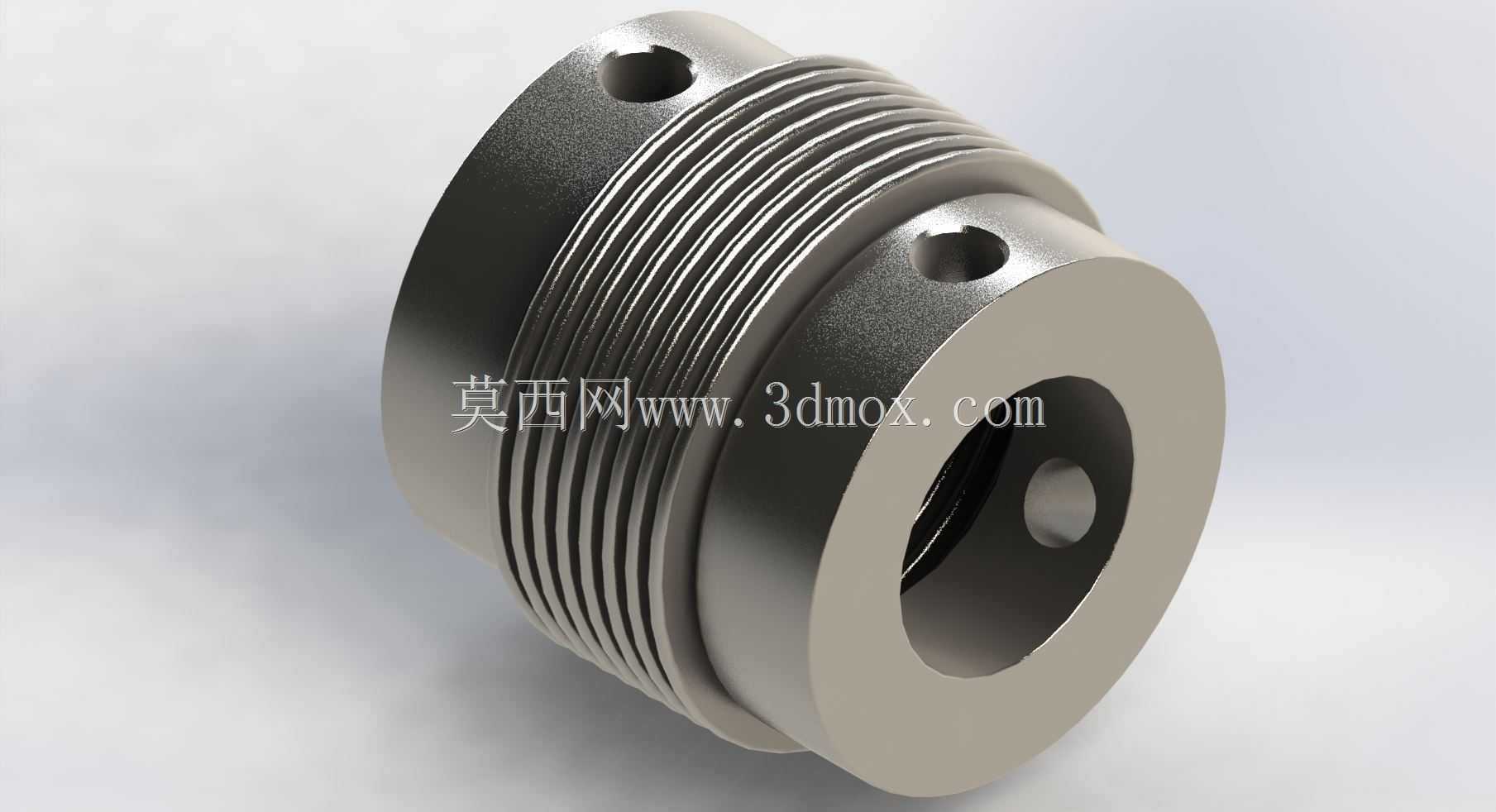

在精密传动场景里,这类金属波纹管联轴器的应用覆盖了伺服进给系统、高精度检测设备传动链路、微型泵组动力连接等多个对传动精度有严苛要求的工位,区别于传统的刚性联轴器或者梅花弹性联轴器,它依靠薄壁金属波纹管的弹性形变来补偿两连接轴之间的径向、角向与轴向偏差,不会像刚性联轴器那样因为安装对中误差产生额外的轴承负载,也不会像非金属弹性件联轴器那样存在老化、温度耐受范围窄的问题。从结构设计来看,这款KB1/20规格的联轴器两端为刚性夹持毂体,毂体上设计有对称的锁紧螺钉孔,安装时通过拧紧螺钉抱紧对接轴的外圆,无需额外加工键槽,对于小直径的精密电机轴、编码器轴来说,这种无键连接的方式不会破坏轴表面精度,也能消除键连接带来的传动背隙。
中间的波纹管段采用一体化成型的薄壁金属结构,波纹的轮廓经过参数化设计,每一圈波纹的壁厚、波距都经过刚度匹配,既保证足够的扭转刚性,让传动端的角度位移可以无滞后传递到负载端,又能在允许的偏差范围内产生可控的弹性形变,吸收安装时的对中误差,同时自身的转动惯量控制在极低水平,适配高速启停的伺服传动工况,不会因为惯量匹配问题拖慢系统响应速度。在实际选型安装时,需要明确它的安装边界尺寸:两端毂体的内孔直径适配6mm到20mm区间的轴径,整体的最大外径控制在合理范围,不会占用过多的安装径向空间,轴向总长度根据波纹管的补偿行程设计,预留了足够的轴向窜动容纳量,安装时不需要刻意将两轴推到完全贴合的位置,保留规定的轴向间隙即可。
这类联轴器的功能特性决定了它不能用在大扭矩重载的传动场景,更适合小扭矩、高精度、高转速的传动链路,比如3C检测设备的滑台驱动连接、实验室精密分析仪器的动力传递、小型雕刻机的主轴与电机连接等工位,在这些场景里,它的零背隙传动特性可以保证位置控制的重复定位精度,金属材质的本体可以适应更宽的工作温度范围,在有少量切削液、润滑油脂飞溅的工况下也不会出现材质溶胀、性能衰减的问题。设计这类联轴器的三维模型时,需要重点处理波纹管段的曲面连续性,每一圈波纹的过渡圆角要避免应力集中,因为薄壁金属件在反复形变的过程中,如果存在尖锐的转角,很容易在长期交变应力下产生疲劳裂纹,导致波纹管断裂失效;两端的锁紧螺钉孔位置要做对称度校验,
保证拧紧时毂体的受力均匀,不会因为单侧锁紧导致轴孔偏斜,引入额外的安装偏差;轴孔的内表面要设计合适的粗糙度要求,既保证抱紧时的摩擦力足够传递额定扭矩,又不会刮伤配合轴的表面。在设备装配调试环节,使用这类联轴器不需要复杂的对中工装,只要将两轴的偏差控制在产品允许的补偿范围内即可,相比刚性联轴器可以大幅缩短装配调试的时间,同时在设备长期运行过程中,即使因为轴承磨损、基座轻微形变产生少量的轴偏移,它也可以通过自身的弹性形变补偿这些偏差,避免额外的附加载荷传递到电机轴承或者负载端轴承,延长整套传动系统的使用寿命。不同于其他弹性联轴器的弹性体需要定期更换,金属波纹管联轴器在额定扭矩、允许偏差范围内工作时,几乎不需要额外的维护,只要定期检查锁紧螺钉的预紧力即可,长期使用的稳定性更优。
