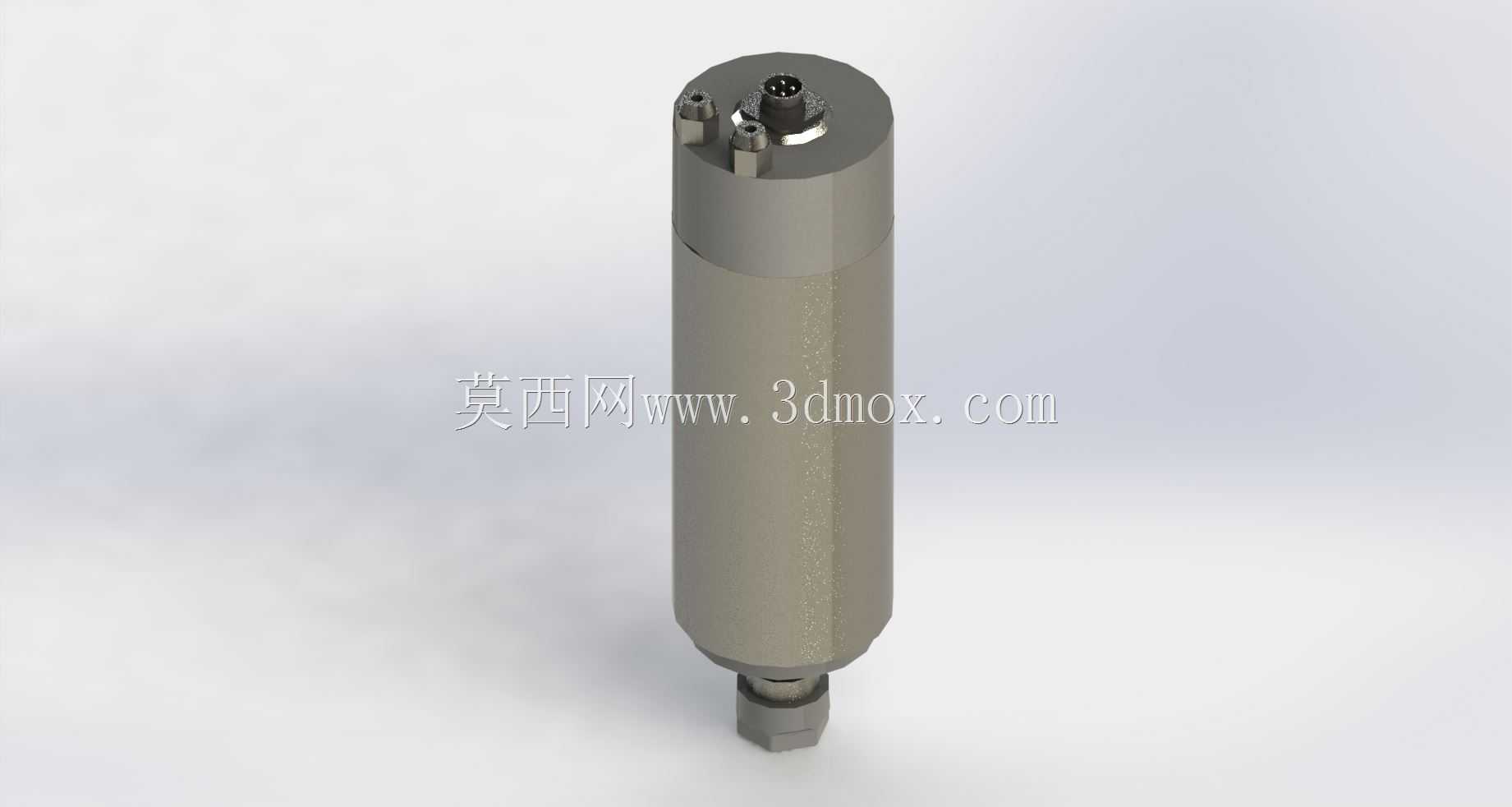

CNC加工用CDZ-80-2.2B电主轴结构设计

　　在数控加工车间的日常生产里，电主轴作为CNC设备直接带动刀具完成切削动作的核心执行部件，其结构合理性、安装适配性直接决定了加工精度、切削效率与设备长期运行的稳定性，CDZ-80-2.2B这款主轴就是针对中小型CNC精加工作业场景开发的直连式主轴单元。从实际应用场景来看，这类主轴常被配置在桌面型CNC雕铣机、小型立式加工中心、非金属材料精雕设备上，可完成铝合金件的轻铣削、工程塑料与亚克力的精雕、PCB板的钻孔铣边、小型五金件的去毛刺打磨等多类作业，相比传统皮带传动主轴，它没有传动带打滑、传动间隙带来的精度损失，高速运转时的振动控制更优，能稳定支持更高的主轴转速输出，适配小直径刀具的高速切削需求。

　　从产品功能特性来看，这款主轴采用一体化筒式结构设计，将电机转子直接集成在主轴芯轴内部，省去了中间传动环节，动力传递效率更高，运转时的动平衡表现更好。主轴顶端预留了标准的电气连接接口，可直接对接设备的主轴驱动系统与冷却控制回路，接线端做了防松与密封处理，能适配加工现场常见的切削液飞溅、粉尘弥漫的作业环境，避免接线端受潮、进尘导致的接触不良问题。主轴下端采用标准的ER型夹头安装结构，可快速更换不同直径的刀具，夹头锁紧后同轴度控制在精加工允许的公差范围内，能有效减少刀具高速旋转时的径向跳动，避免加工面出现振纹，提升工件表面加工质量。主轴壳体采用硬质金属材质加工，表面做了防锈耐磨处理，既可以保证内部芯轴、轴承组的安装定位精度，也能通过壳体本身传导主轴高速运转产生的热量，配合外接的冷却回路可快速带走热量，避免长时间运转导致的主轴热伸长，保障加工尺寸的稳定性。

　　从设计思路层面来看，这款主轴在开发时优先考虑了中小型CNC设备的安装空间限制，整体采用等直径圆柱筒外形，没有额外突出的安装凸耳或者外置传动结构，用户安装时只需要在设备的主轴安装板上加工对应直径的安装孔，配合锁紧螺母或者压块即可完成主轴的固定，安装调整过程非常便捷，不需要额外设计复杂的传动连接结构。设计时对主轴内部的轴承排布做了优化，前后端均配置了适配高速运转的精密轴承组，可同时承受切削过程中的径向载荷与一定的轴向载荷，满足铣削、钻孔等多工序的受力需求，轴承组采用预紧结构设计，可抵消高速运转时轴承内部的间隙，提升主轴整体的刚性，避免重切削时出现主轴让刀的问题。电气接口的位置设计在主轴顶端的中心区域，接线后线缆可沿设备Z轴拖链排布，不会随主轴上下移动出现线缆缠绕、剐蹭的问题，也不会干涉刀具的换刀动作。

　　从外形尺寸与安装边界来看，这款主轴主体为规则圆柱结构，外径尺寸适配常见的80mm直径主轴安装座，整体长度控制在中小型CNC设备Z轴的行程允许范围内，安装后不会出现主轴下端与工作台面干涉的问题。主轴下端的刀具伸出段长度做了合理控制，既保证了刀具装夹的足够深度，避免高速旋转时刀具飞出，也尽可能缩短了刀具的悬伸长度，提升切削时的刀具刚性。安装时需要注意，主轴的安装孔同轴度公差需要控制在合理范围内，避免强行压装导致主轴壳体变形，影响内部轴承的运转精度；冷却回路的进出水口需要按照标识对接，保证冷却介质可以顺畅流经主轴壳体的冷却腔，带走运转产生的热量；电气接线时需要对应引脚定义连接动力线与信号线，避免接线错误导致主轴驱动模块损坏。在实际选型适配时，需要结合自身设备的Z轴安装空间、驱动系统的功率匹配度、日常加工的材料类型与切削参数来确认适配性，这款主轴的功率参数适配2.2kW级的驱动单元，可满足大部分中小型CNC设备的精加工、半精加工作业需求，对于大切削量的重铣削场景则需要考虑更高刚性、更大功率的主轴型号。日常使用中，需要定期检查主轴的夹头锁紧状态、冷却回路的通畅性、轴承运转的异响情况，按照维护要求定期补充润滑脂，可有效延长主轴的使用寿命，长期保持加工精度的稳定性。
