滚珠丝杠配套螺母安装固定支撑座结构

　　在直线传动模组、数控滑台、精密进给机构的设计过程中，滚珠丝杠螺母的安装固定是直接影响传动精度、运行稳定性与整机刚性的核心环节，这款螺母支撑座正是针对小规格滚珠丝杠的安装需求设计的配套固定构件。从实际应用场景来看，这类支撑座广泛适配16规格直径的滚珠丝杠，常见于桌面型数控设备、小型自动化点胶机、3D打印设备的精密进给轴、电子制造行业的小型移栽机构、检测设备的位移调节平台等对安装空间有严格限制、同时需要保证传动刚性的场合，区别于大规格重载丝杠的分体式安装结构，这款一体式方块结构的支撑座更适合轻载、高精度、紧凑安装的工况。

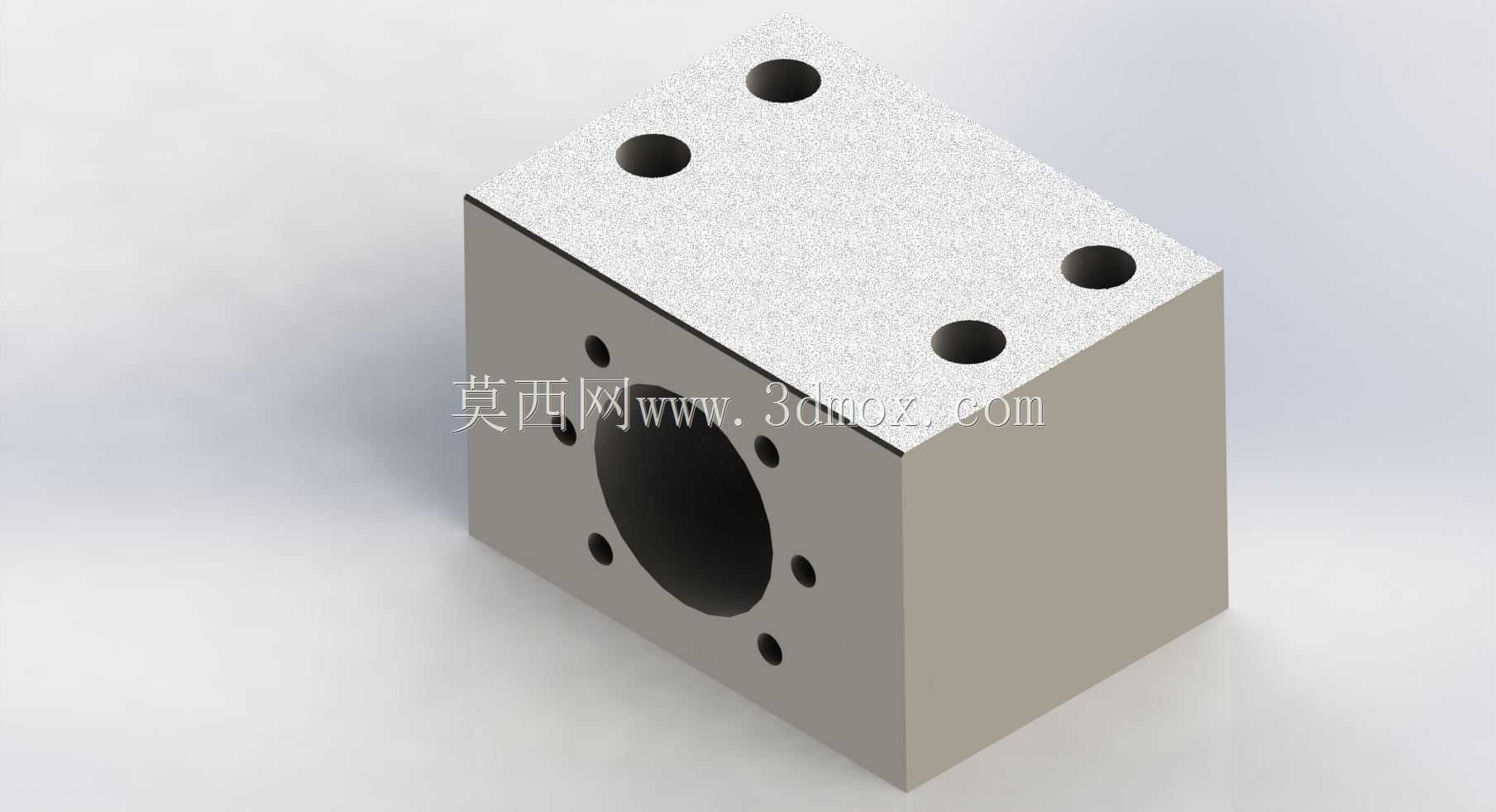

　　从功能特性上看，该支撑座采用一体式方块基体设计，基体的正面加工有与丝杠螺母外径匹配的安装沉孔，孔周均匀分布多个螺纹安装孔，用于将滚珠丝杠螺母牢牢锁紧在支撑座内部，避免螺母在传动过程中出现周向转动或轴向窜动；支撑座的顶面加工有四个对称分布的贯通安装孔，用于将整个支撑座与设备的滑动工作台或者移动负载进行刚性连接，安装孔的位置度公差经过严格控制，保证丝杠轴线与运动方向的平行度要求，避免出现丝杠憋劲、运行卡顿、磨损加剧的问题。基体的各安装面均采用铣削精加工，平面度控制在合理公差范围内，保证安装贴合面的接触刚性，减少传动过程中的振动传导。

　　在设计思路层面，这款支撑座没有采用复杂的异形结构，而是选择了加工工艺性最优的方块构型，一方面是因为方块结构可以直接采用标准方料进行铣削加工，不需要复杂的工装夹具就能完成各面的加工，加工成本低、量产一致性好；另一方面方块结构的各面均为平面，在设备安装时不需要额外加工适配的安装基面，直接贴合工作台面即可完成定位，降低了整机装配的调校难度。设计时特意将螺母安装孔设置在基体正面中心位置，四个顶面安装孔围绕中心对称分布，让传动过程中的受力可以均匀传递到四个安装点上，避免偏载导致的支撑座变形或者丝杠受力不均。同时基体的壁厚经过合理核算，既保证了足够的结构刚性，在额定负载下不会出现形变，又尽可能控制了整体重量，减少移动负载的惯量，提升进给轴的动态响应性能。

　　从安装边界与尺寸适配来看，这款支撑座的整体外轮廓为正方块构型，各边尺寸适配16规格丝杠的安装空间要求，不会与周边的导轨、电机座、限位开关等部件产生干涉；正面的螺母安装孔深度与标准MGD16系列螺母的轴向长度匹配，螺母装入后端面与支撑座正面齐平，不会出现突出或者凹陷导致的安装间隙；顶面的四个安装孔采用通孔设计，装配时可以从上方直接穿入螺栓锁紧在工作台上，安装操作空间充足，不需要特殊的装配工具。在实际选型使用时，需要注意核对配套丝杠螺母的外径、安装孔位分布与支撑座的孔位是否一致，同时保证支撑座安装后丝杠的轴线与导轨的平行度误差控制在允许范围内，避免额外的径向力加载在丝杠螺母上，缩短丝杠的使用寿命。这类一体式支撑座相比分体式的螺母压块结构，装配累积误差更小，刚性更好，在小型精密传动机构中能够有效提升进给系统的重复定位精度，减少运行过程中的噪音与振动，是小规格滚珠丝杠传动方案中性价比极高的配套固定构件。
