SFU1605法兰型滚珠丝杠螺母结构

　　在做直线传动模组选型的时候，SFU系列滚珠丝杠螺母是绕不开的核心部件，这次拆解的SFU1605法兰款螺母，是目前中小型自动化设备里应用覆盖率极高的一款传动元件。先从实际应用场景说，这类螺母常见于桌面级3D打印机的Z轴升降结构、小型数控雕刻机的进给轴、点胶设备的位移平台、自动锁螺丝机的直线运动单元，甚至部分小型包装设备的推料机构里也能见到它的身影，核心原因是它的导程和公称直径的配比刚好适配中小负载、中等进给速度的直线传动需求，不会出现大直径丝杠带来的安装空间浪费，也不会因为直径太小导致刚性不足出现传动抖动。

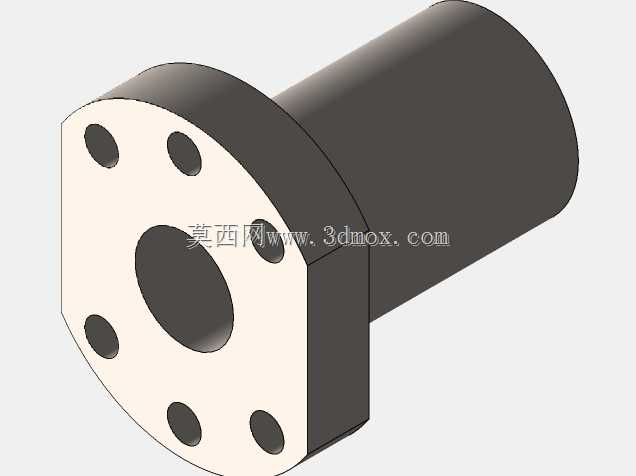

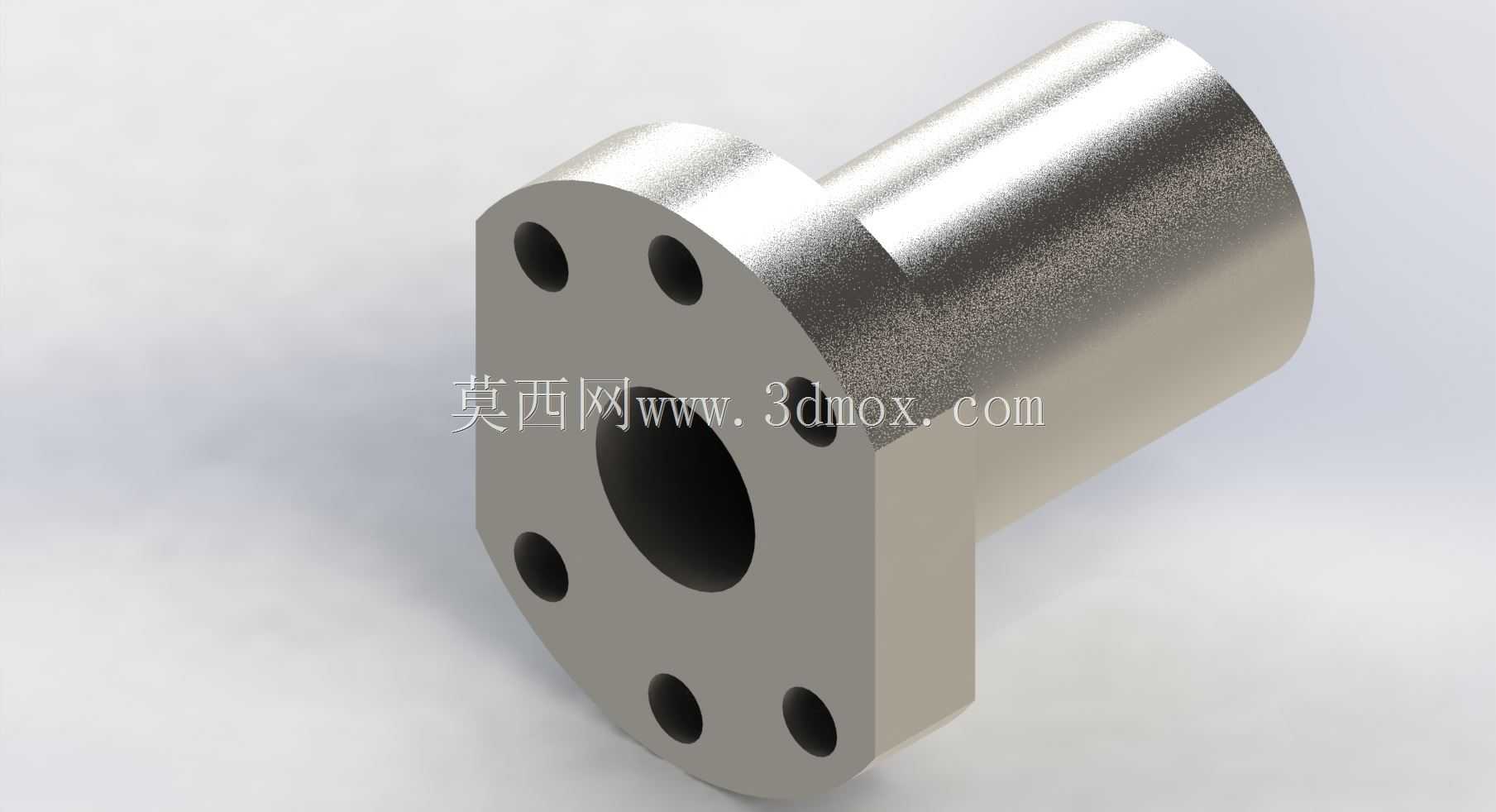

　　从功能特性上看，这款法兰型螺母和圆螺母款的核心区别是安装方式，法兰端的六个均匀分布的安装孔可以直接通过螺栓锁紧在移动滑台的安装面上，不需要额外加工螺母座的抱紧结构，对加工件的精度要求更低，装配的时候只要保证法兰端面和滑台安装面的平面度达标，就能快速完成装配，相比圆螺母需要调整同轴度的操作，法兰款的装配容错率更高，很适合批量设备的快速组装。螺母内部的滚珠循环结构是内循环设计，相比外循环的反向器结构，整体径向尺寸更紧凑，运行过程中滚珠的循环路径更短，高速进给的时候的噪音和振动都更小，1605的导程意味着丝杠每旋转一周，螺母带动的负载会直线移动5mm，这个传动比刚好兼顾了进给精度和移动速度，搭配42或者57规格的步进电机就能驱动，不需要额外加过大减速比的减速机构，整体传动链的结构可以做得非常简洁。

　　设计思路上，这款螺母的法兰端做了切边处理，不是整圆法兰，这个细节是为了在安装的时候预留扳手卡位，装配拧螺栓的时候可以用开口扳手卡住切边位置防止螺母跟转，不需要额外做防转结构，同时切边后的法兰轮廓尺寸更小，能压缩滑台的整体宽度，在空间受限的小型设备里这个设计的实用性非常强。螺母主体的圆柱段是和丝杠配合的主体部分，内部的滚道和钢球的配合间隙可以根据使用需求选择预压等级，普通传动场景选C7级精度的无预压或者轻预压款就能满足需求，如果是用于进给精度要求更高的检测设备位移台，可以选C5级精度的中预压款，反向间隙可以控制在0.02mm以内，完全能满足微米级进给的需求。

　　说回外形尺寸和安装边界，这款螺母的公称直径对应16mm直径的轧制或者研磨丝杠，法兰端的安装孔是圆周均布6个M4或者M5的螺纹安装孔（不同厂家细节略有差异，但安装孔位的节圆直径是统一的行业标准尺寸），法兰端面到螺母尾端的总长度控制在40mm左右，圆柱段的外径大概28mm，设计安装位的时候，滑台上的过孔只要开17mm左右能穿过丝杠即可，法兰的避让沉孔深度不需要太深，只要保证法兰端面贴合后圆柱段不会和滑台结构干涉就行。需要注意的是安装的时候不能用锤子直接敲击螺母法兰或者圆柱面，避免内部滚道变形导致运行卡滞，另外螺母不能脱离丝杠单独放置，否则内部的钢球会脱落，重新装回的时候很容易混入杂质或者钢球错位，直接影响传动精度和使用寿命。

　　在实际设备调试的时候，这款螺母的运行阻力非常小，因为钢球和滚道之间是滚动摩擦，相比传统的梯形丝杠螺母的滑动摩擦，传动效率能达到90%以上，驱动电机的扭矩只需要梯形丝杠的三分之一就能带动同等负载，长时间运行的温升也更小，不会因为热胀冷缩导致传动卡滞。另外法兰端的安装面和螺母轴线的垂直度是出厂前就保证的形位公差，只要安装滑台的安装面平面度控制在0.02mm以内，装配后基本不需要额外调整同轴度，就能保证丝杠和螺母的顺畅运行，这也是很多设备厂商优先选法兰款螺母的核心原因，能大幅降低装配调试的人工成本，也减少了因为装配精度不足导致的早期磨损问题。
