轧制滚动滚珠丝杠精密传动构件

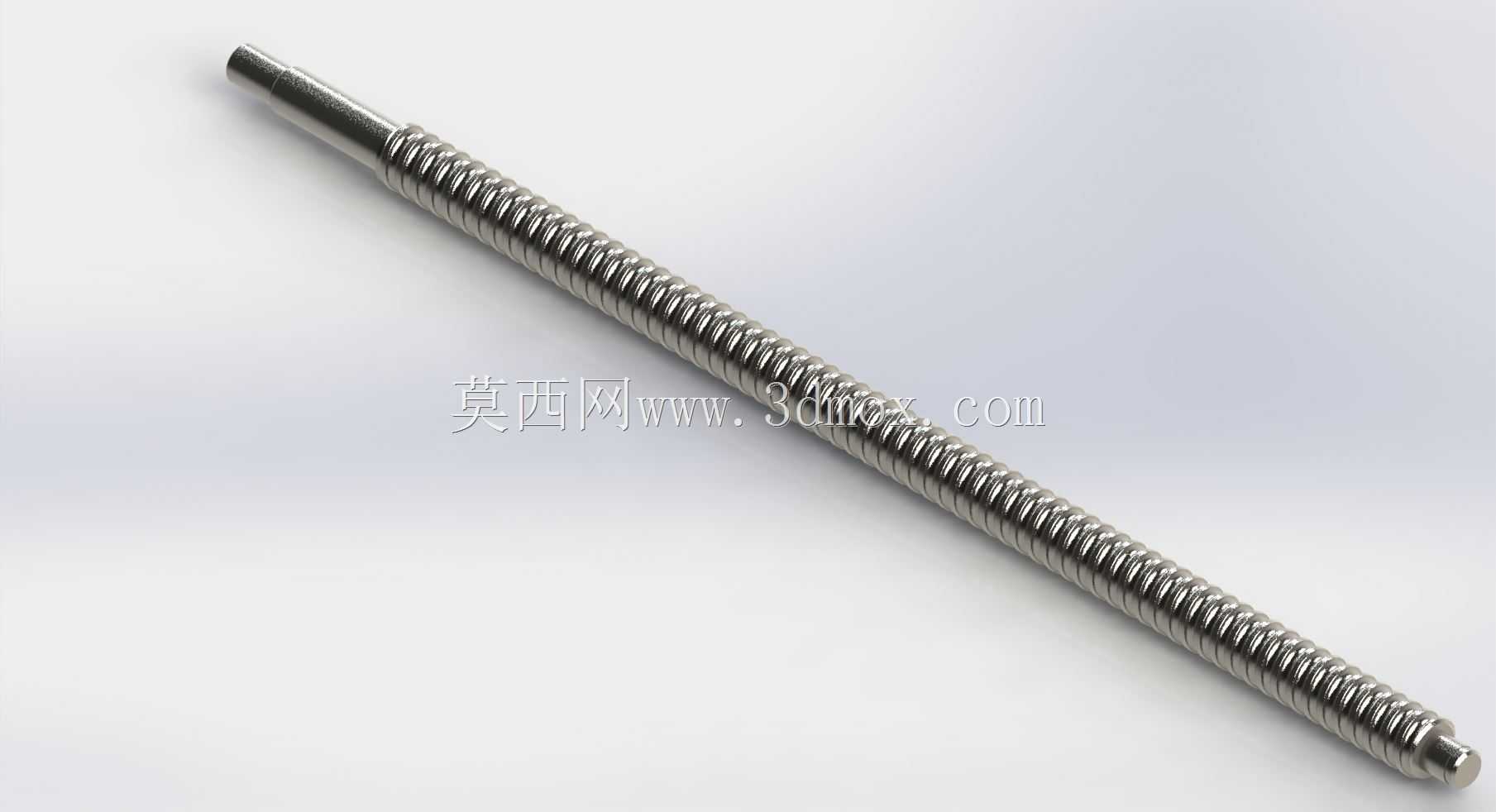

　　在做自动化产线的直线传动单元选型时，最先要核对的就是传动构件的安装边界与负载匹配度，这款轧制滚珠丝杠的结构设计，刚好适配中低负载、长行程的直线往复运动场景，常见于普通数控设备的进给轴、包装线的推料机构、小型升降平台的传动端这类对传动精度有稳定要求、但不需要微米级超高精度的工位。从结构上看，这款丝杠采用轧制工艺成型滚道，相比磨制丝杠成本更低，滚道表面的冷作硬化层能提升日常运行的耐磨性能，适合连续运转的量产设备使用，丝杠整体为细长轴结构，一端预留了与电机联轴器对接的光轴段，轴端做了倒角处理，方便装配时快速插入联轴器的锁紧孔，不需要额外修磨装配导向角。滚道部分的螺旋升角经过匹配设计，配合对应规格的螺母就能实现旋转运动到直线运动的高效转换，

　　传动效率比传统滑动丝杠高出60%以上，运行时的摩擦阻力更小，能有效降低驱动电机的功率选型冗余，减少设备运行的能耗。在实际安装时，要注意丝杠两端的支撑座安装同轴度，因为细长轴的刚性有限，如果两端支撑不同心，高速运转时会出现明显的振动，不仅会加快滚道和滚珠的磨损，还会直接影响传动的定位精度，这款丝杠的轴端支撑位直径做了统一设计，能适配市面上常规的丝杠支撑座规格，不需要额外定制支撑构件，能缩短设备的设计装配周期。从功能特性来说，滚动摩擦的传动形式让丝杠的启动扭矩更小，不会出现滑动丝杠常见的低速爬行问题，在低速进给的工位上也能实现平稳的位移输出，滚道内的滚珠在循环过程中能均匀承载，额定动负载能满足大部分通用自动化设备的推力需求，

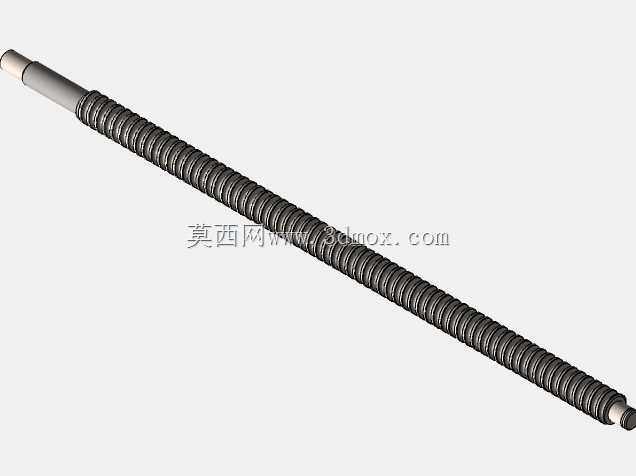

　　日常维护时只需要定期在滚道表面涂抹润滑脂，就能保证长期运行的稳定性，不需要频繁拆解维护。设计这类丝杠三维模型的时候，要重点还原滚道的螺旋截面形状，还有轴端各段的直径公差、退刀槽的位置尺寸，因为这些尺寸直接关系到后续装配时的干涉检查，很多新手建模时容易忽略轴端卡簧槽、锁紧螺纹的细节，导致后续出工程图或者做装配仿真时出现尺寸偏差，这款模型的结构细节完整，能直接用于设备的整体装配干涉校验，也能作为同类型丝杠选型时的结构参考。在不同的应用场景里，丝杠的行程长度可以根据实际需求调整，但轴径和导程的匹配关系要提前核算，导程越大，相同转速下的直线移动速度越快，但对应的传动精度会有所下降，选型时要结合设备的运行速度、定位精度要求、负载大小综合匹配，

　　这款轧制丝杠的导程属于通用规格，适配大部分常规进给速度的工位，不需要做特殊定制就能满足多数通用设备的传动需求。另外要注意，丝杠安装时要预留合适的预拉伸量，尤其是长行程应用场景下，设备运行产生的温度变化会让丝杠轴出现热伸长，如果没有预留预拉伸量，会导致轴段弯曲，影响传动顺畅度，模型里的轴段长度尺寸可以作为预拉伸量核算的基础参考，结合实际使用的环境温度范围调整支撑座的安装间距，就能避免热变形带来的运行故障。
