数控回转台盘式基座结构设计

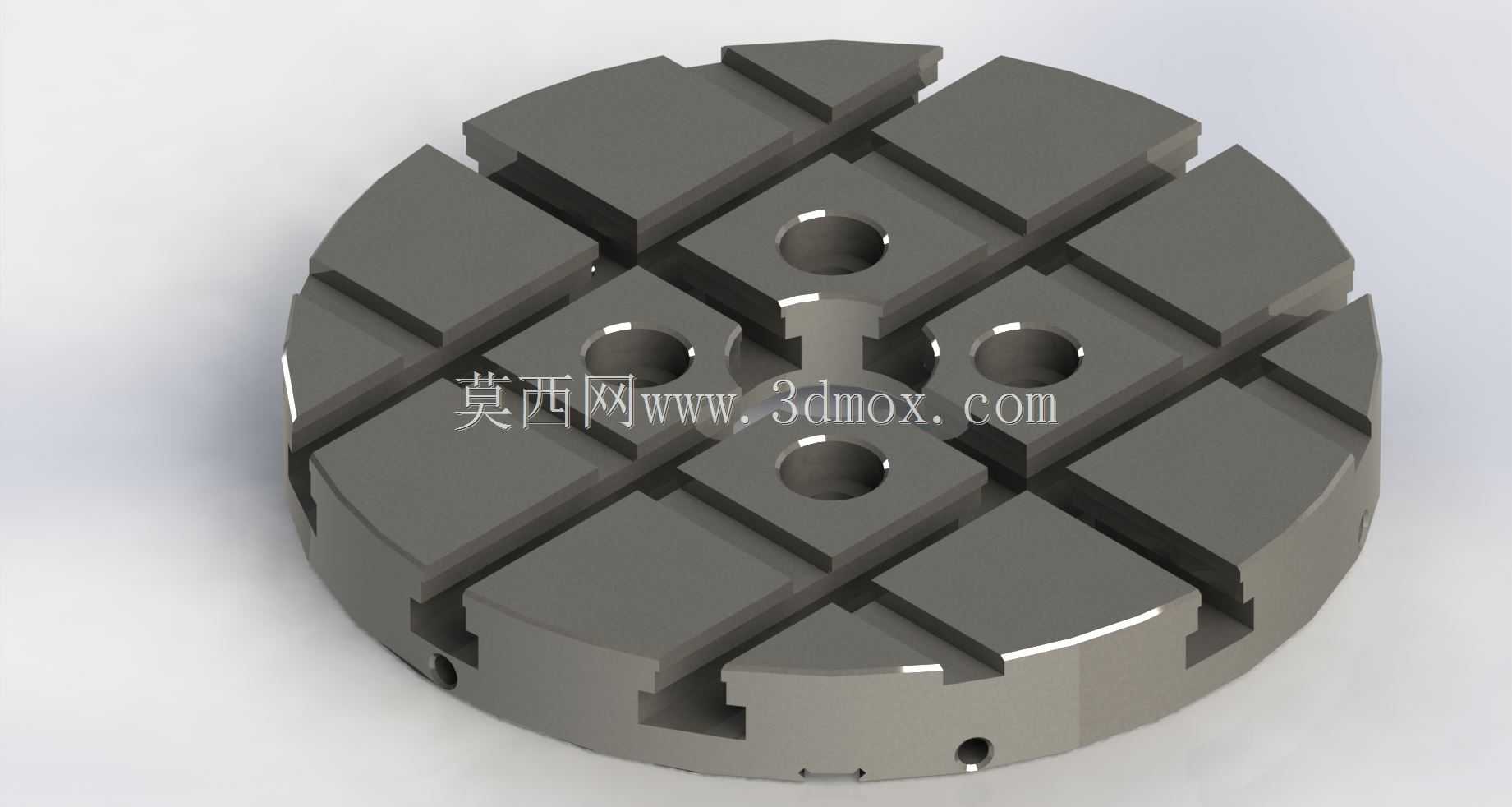

　　这款盘式数控回转台基座，是CNC加工中心实现多轴联动加工的核心配套工装部件，日常在立式加工中心、数控铣床的四轴、五轴拓展加工场景中应用广泛，尤其适配台式安装的中小型加工设备，可承担盘类、套类、异形结构件的分度回转加工任务，能完成等分孔系、曲面轮廓、多面槽体的一次装夹加工，有效减少重复装夹带来的定位误差，提升批量零件的加工一致性。从结构设计逻辑来看，整体采用圆形盘式主体布局，盘面均匀分布十字交叉的T型槽结构，槽体的宽度、间距经过适配通用机床压板螺栓的尺寸校核，可兼容不同规格的工装压板、夹具底座的安装固定，不管是搭配三爪卡盘、定制专用夹具，还是直接装夹大型盘类毛坯，都能通过T型槽内的T型螺栓实现快速锁紧，

　　槽体的交叉布局让夹具的安装位置调整不受方向限制，可适配不同外形尺寸的工件装夹需求。盘面中心区域设置的四个等分安装沉孔，是回转台与上端驱动输出端的连接定位结构，孔位的位置度公差控制在0.02mm以内，保证回转过程中盘面的径向跳动、端面跳动满足精密加工的精度要求，沉孔的深度设计兼顾了连接螺栓的锁紧行程与端面齐平要求，避免螺栓突出盘面干涉工件装夹。基座侧壁设置的径向小孔，分别为油路接口、传感器安装位与定位销孔，油路接口用于连通内部的液压锁紧回路，当回转台完成分度定位后，高压油通过该接口进入锁紧油腔，推动锁紧机构抱紧回转轴系，抵消加工过程中切削力带来的回转间隙，保证重切削工况下的结构刚性；传感器安装位用于装配原点检测、

　　分度位置反馈的接近开关，为数控系统提供精准的位置反馈信号，保证分度定位的重复精度；侧壁的定位销孔则用于基座与机床工作台的定位校准，安装时通过圆柱销实现与工作台T型槽的位置对齐，减少安装调试过程中的打表校准时间。从安装边界尺寸来看，整体盘体外径适配中小型加工中心的工作台面尺寸，基座的总高度经过压缩设计，在保证内部轴系、锁紧机构安装空间的前提下，尽可能降低工作台面的占用高度，拓展Z轴的有效加工行程，基座底面采用精加工平面设计，平面度公差控制在0.01mm以内，安装时与机床工作台面完全贴合，避免安装面存在间隙导致的加工振颤。在实际加工应用中，这类回转台基座常搭配立式加工中心完成阀体类零件的多面孔系加工、模具型腔的多曲面铣削、

　　盘类齿轮的齿形等分加工，相比传统的分度头工装，盘式结构的承载能力更强，可装夹直径更大、重量更重的工件，T型槽的布局也让工件装夹的调整更加灵活，不需要制作专用的过渡连接板即可适配大部分通用夹具。设计过程中针对基座的受力情况做了针对性的结构强化，盘面的筋条布局与槽体的位置经过拓扑优化，在减轻整体重量的同时，保证盘面在承受最大切削力时的变形量控制在微米级，避免因结构变形影响加工精度，基座的材质选用高强度铸铁，经过时效处理消除内应力，长期使用不会出现应力变形，保证精度保持性。内部轴系的安装腔体采用同轴度一次加工成型的工艺设计，保证轴承安装位的同轴度要求，减少回转过程中的摩擦阻力与回转误差，锁紧机构的作用位置靠近盘面输出端，缩短了切削力的力臂，进一步提升锁紧状态下的结构刚性，即使在大进给量的重切削工况下，也不会出现盘面偏移、振纹等加工问题。
