高压高温法兰连接明杆闸阀结构设计

　　在石化、火电、集中供热这类涉及高温高压流体输送的管线系统里，截断类阀门的选型直接决定整套管网的运行可靠性，这款明杆法兰闸阀的结构设计，完全围绕严苛工况下的密封可靠性、操作便捷性与长期服役寿命展开。从实际应用场景来看，这类阀门通常安装在主蒸汽管线、高温导热油循环管路、高压工艺介质输送的主干管段上，核心作用是在设备检修、管线分段维护时实现介质的完全截断，正常生产工况下保持全开状态，不做流量调节使用——这也是闸阀和截止阀、调节阀最核心的应用边界差异，设计之初就明确了全通径无节流的结构方向，避免介质长期冲刷密封面造成内漏。

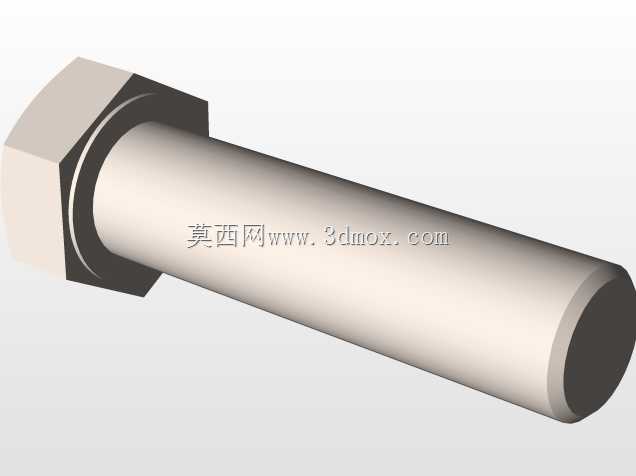

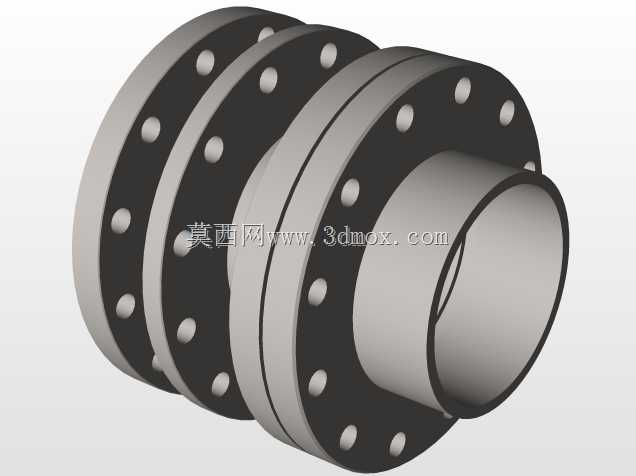

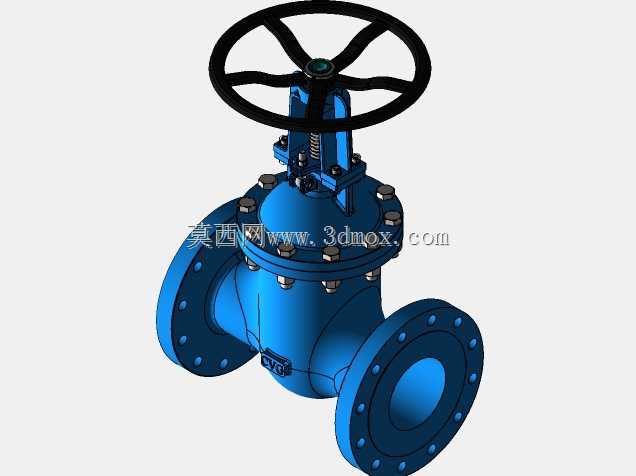

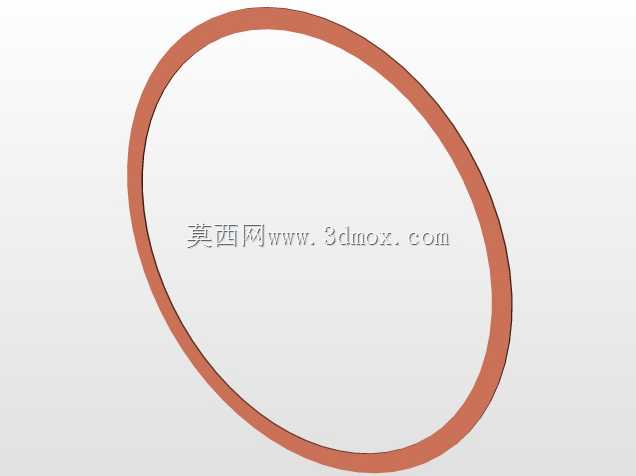

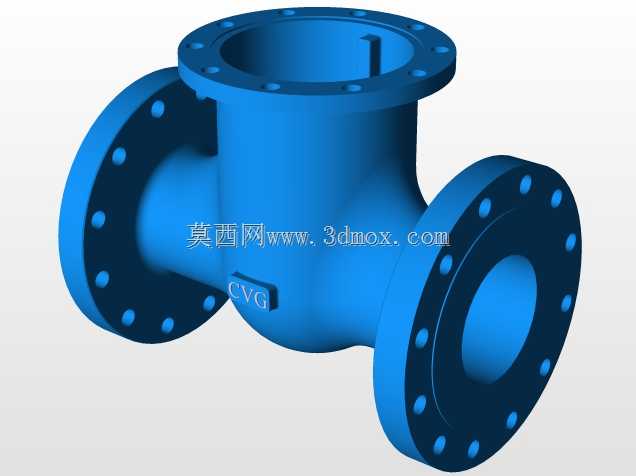

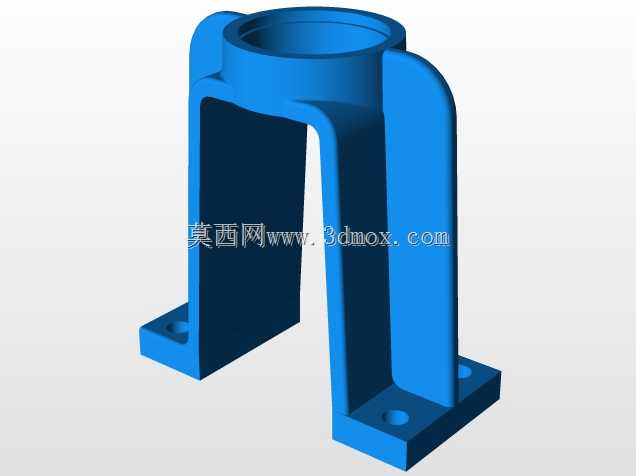

　　从结构功能特性来看，这款阀门采用明杆设计，阀杆的升降行程完全外露在阀体外部，操作人员在现场可以直接通过阀杆的伸出长度判断阀门的开关状态，避免出现暗杆闸阀容易出现的开关到位误判问题，同时外露的阀杆螺纹不直接接触输送介质，不会被高温高压下的腐蚀性介质、带杂质的介质冲刷磨损螺纹副，大幅延长了操作机构的使用寿命。阀体两侧采用法兰连接结构，法兰的密封面、螺栓孔分布完全匹配对应压力等级的管线法兰标准，安装时不需要额外加工适配接口，只要匹配对应压力等级的金属缠绕垫片，按照对角紧固的顺序拧紧螺栓就能实现可靠的外密封。阀体中部的中法兰连接采用多螺栓均布压紧结构，配合中腔密封垫片，能够承受额定工况下的温度压力波动，不会出现中腔外漏的问题。

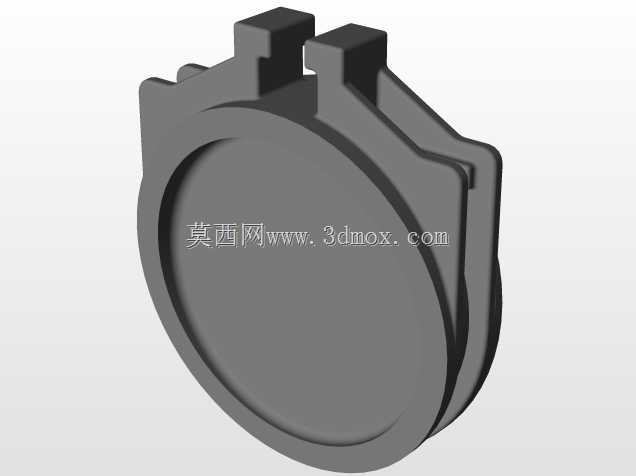

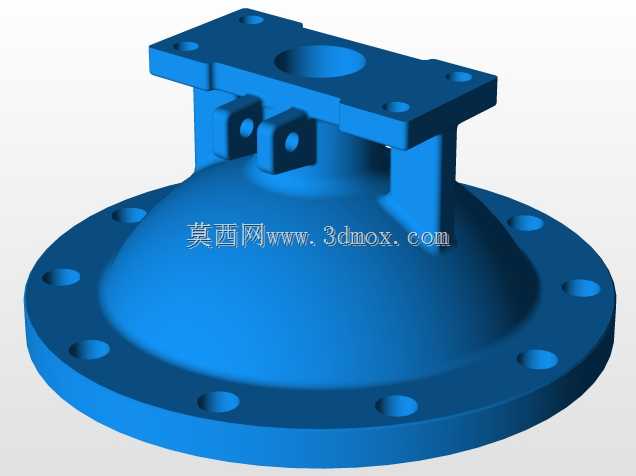

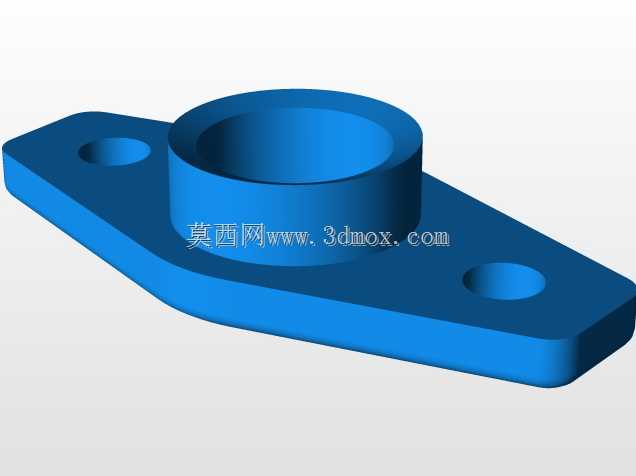

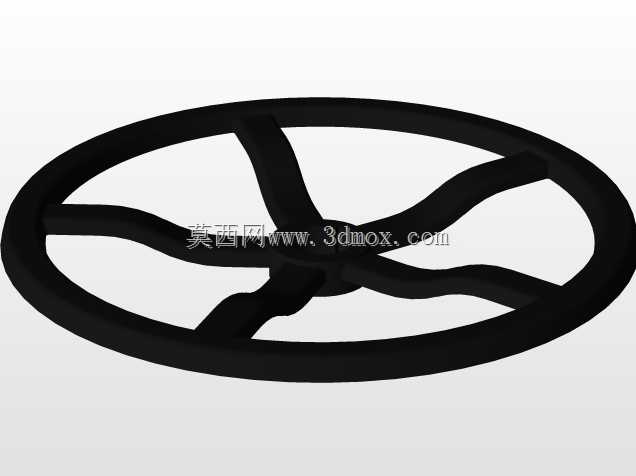

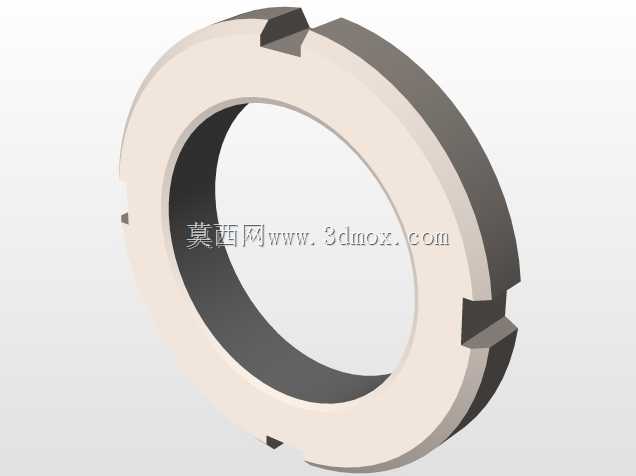

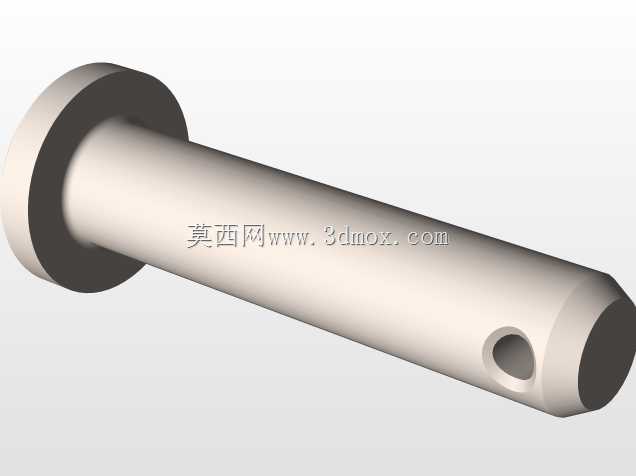

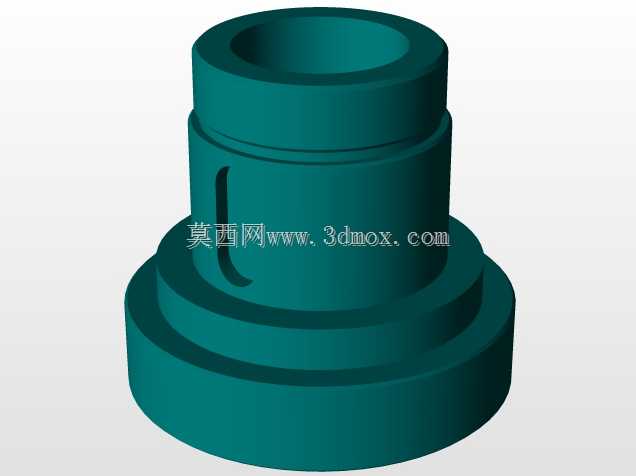

　　设计过程中首先确定的是通径与压力等级的匹配关系，全通径的流道设计让阀门全开时流道和管线内径完全一致，介质流经阀门时的压损几乎可以忽略，不会在阀腔内部形成涡流区，也就减少了介质中杂质沉积在阀腔底部的概率，降低了开关卡涩的风险。闸板采用楔式单闸板结构，密封面堆焊硬质合金，能够耐受高温下的介质冲蚀和开关过程中的摩擦磨损，阀杆和闸板的连接采用T型槽结构，预留了一定的自调整余量，在温度变化导致阀体、闸板出现微量热变形时，密封面依然能够完全贴合，不会因为热胀冷缩出现密封失效。阀盖上部的填料函采用多级填料密封结构，配合填料压盖的可调压紧设计，长期运行后如果出现阀杆处的微漏，不需要停压泄压，只要均匀拧紧填料压盖的螺栓就能实现密封补偿，大幅降低了现场维护的难度。顶部的手轮采用轮辐式结构，操作力臂经过优化，在额定压差下开关阀门不需要额外加接加力杆，单人就能完成操作，手轮和阀杆的连接采用方头配合锁紧螺母的结构，不会出现操作时手轮打滑的问题。

　　从安装边界来看，这款阀门的结构长度、法兰外径、螺栓孔中心距、螺栓孔数量与孔径都严格遵循对应压力温度等级的通用阀门安装尺寸标准，现场安装时不需要调整管线的预留间距，直接对接即可。需要注意的是安装时要保证阀杆处于垂直向上的位置，不允许阀杆水平朝下或者倾斜安装，避免阀杆长期受重力作用出现弯曲变形，影响开关灵活性和填料处的密封性能。同时因为是明杆结构，安装时要预留足够的阀杆上升空间，避免阀门全开时阀杆顶部和周边的管线、支架发生碰撞，预留的操作空间要保证操作人员能够站在阀门侧面顺利转动手轮，不需要探身或者借助额外的登高设施。阀腔底部的结构设计做了导流斜面，不会形成介质滞留的死区，在输送含有少量固体颗粒的高温介质时，颗粒不会在阀底沉积卡涩闸板，开关动作的顺畅性能够得到保障。

　　在细节设计上，阀杆的材质选用耐高温的合金结构钢，表面做了氮化处理，硬度和耐磨性都能满足高温下长期往复运动的要求，不会出现螺纹咬死、阀杆弯曲的问题。阀体和阀盖的材质选用适配高温高压工况的铸钢件，流道部分做了圆弧过渡处理，减少介质流动时的阻力，同时铸件的壁厚经过强度校核，能够承受额定压力下的水击冲击，不会出现阀体开裂的问题。闸板的导向筋和阀体内的导向槽做了间隙配合，开关过程中闸板不会出现偏摆，保证密封面能够均匀贴合，避免单侧密封面过度磨损导致内漏。填料函底部设置了填料垫，避免填料直接被介质压力冲入阀腔，同时填料选用耐高温的柔性石墨材质，在工况温度下不会出现老化失效、硬化失去弹性的问题，长期使用依然能够保持可靠的密封性能。
