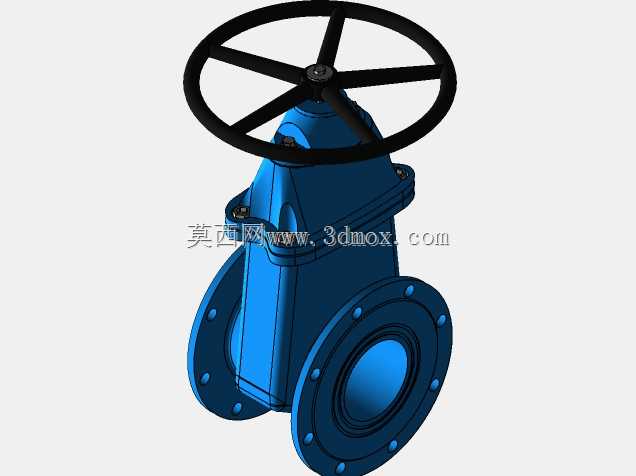

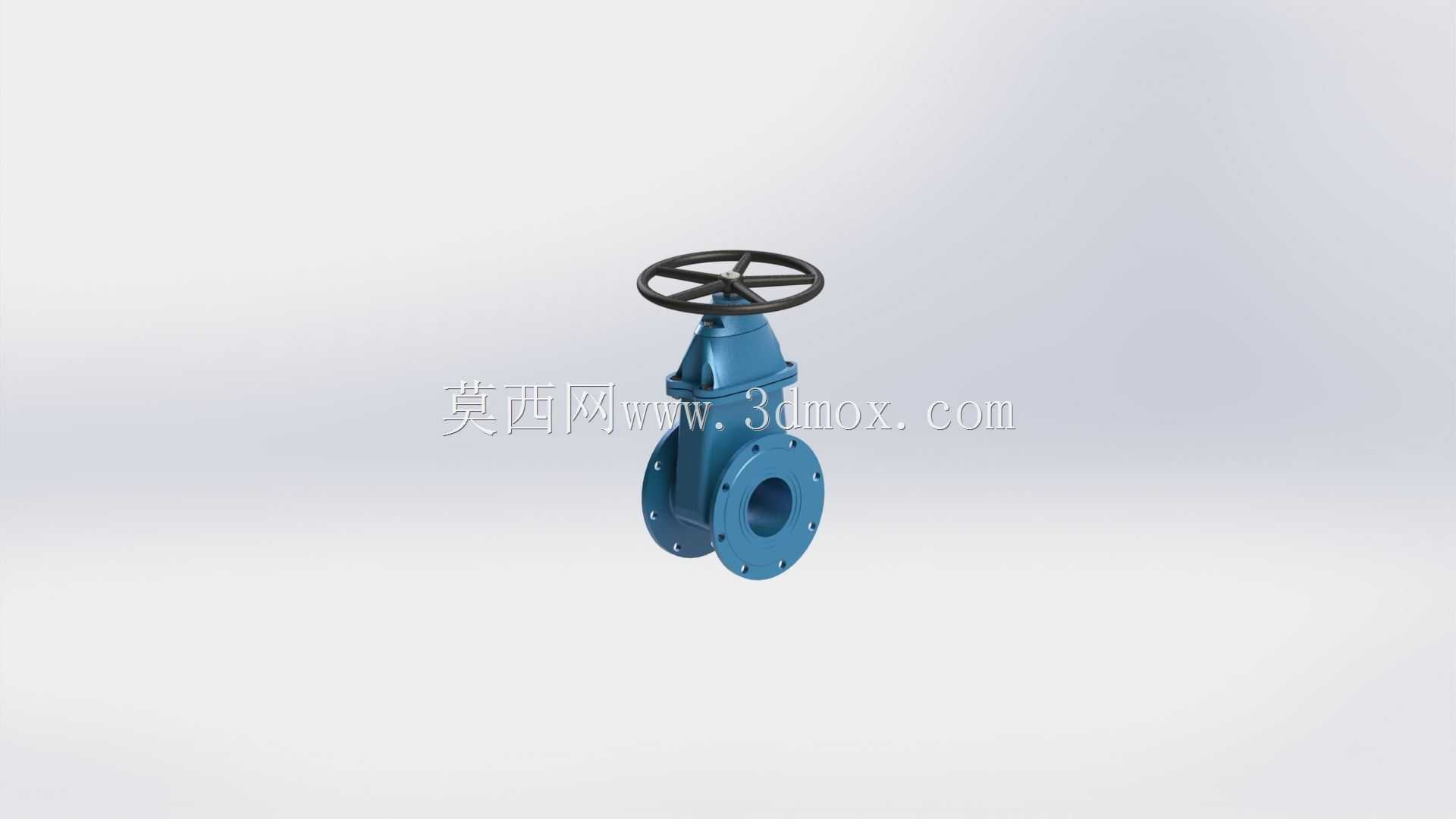

暗杆软密封法兰式闸阀三维结构模型

　　这款暗杆软密封法兰闸阀的三维建模，完全贴合市政给排水、建筑消防管网、工业循环水系统的实际选型需求，建模过程中优先还原了现场安装与运维的核心细节，没有做多余的外观美化，所有结构特征都服务于实际工况使用逻辑。从功能特性来看，该类阀门核心作用是管路介质的通断截断，不做节流调节使用，软密封阀座的结构设计可以实现零泄漏截断，适配清水、轻度污水等无强腐蚀性的介质工况，暗杆结构的设计优势在于阀杆只做旋转运动不做轴向升降，安装时不需要预留阀杆伸出的上部空间，尤其适合地下管井、管沟这类竖向安装空间受限的布设场景，手轮操作的力矩匹配常规成人操作力，不需要额外加装助力机构即可完成全开全关操作，阀杆顶部的开关指示结构可以直观反馈阀门当前启闭状态，

　　避免运维人员误操作。建模时的设计思路完全参照通用管路阀门的工程逻辑，首先确定公称通径对应的法兰连接尺寸，法兰端的螺栓孔数量、孔径、孔距都匹配对应压力等级的法兰标准，确保模型导入管路装配体时可以直接与配套法兰完成对齐配合，不会出现安装干涉；阀体流道采用全通径结构，流道内壁与管道内径保持一致，介质通过时不会产生明显的压损，也不会在阀腔内部造成杂物淤积，适合长期输送带少量悬浮物的水体介质。闸板部分的建模还原了软密封包胶结构，闸板导向槽与阀体内部的导向筋做了对应配合，启闭过程中闸板不会出现偏磨，密封面的压缩量控制在合理区间，既保证密封效果又不会因为过压导致操作力矩过大或者密封件过早老化。外形尺寸与安装边界的处理上，

　　模型严格控制了手轮的最大外径、阀体的结构长度、法兰端的端面间距，手轮底部到阀体法兰端面的竖向高度完全匹配同规格产品的实际安装尺寸，在做管路整体排布设计时，可以直接调用该模型校验安装空间，比如管井内阀门与井壁的安全距离、并排布设阀门之间的操作间距、管道支墩与阀体的避让距离都可以通过该模型完成校核，不需要二次调整尺寸。阀体两侧的法兰密封面做了凸面结构还原，建模时预留了密封垫片的安装位置，装配时可以直接搭配对应规格的橡胶垫片完成密封模拟，阀杆与阀盖之间的填料函结构也做了细节还原，能直观看到填料压盖的压紧螺栓位置，方便后续做运维拆装的模拟演示。在实际工程应用中，这类闸阀通常安装在管路的分支节点、设备进出口端，作为检修截断装置使用，

　　比如二次供水泵房的水泵进出口、小区室外给水官网的分段节点、消防系统的立管根部，都需要布设这类阀门，建模时特意保留了阀体底部的排污螺塞结构，方便管路冲洗时排出阀腔内部的沉积杂物，也可以在检修时排空阀腔内存水，避免冬季冻裂阀体。整个模型的结构拆分完全符合实际装配逻辑，手轮、阀杆、阀盖、闸板、阀体、密封件都可以单独拆分，做装配工艺模拟或者拆装培训时可以直接调用，不需要额外拆分零件，各配合面的公差带按照常规机械加工精度设置，装配约束添加后不会出现过定义或者间隙过大的问题，导入各类三维装配环境都能保持正确的配合关系。
