手轮驱动法兰式软管截止阀结构

　　在市政给排水、化工流体输送、食品加工浆料输送这类对管路密封有特殊要求的工况里，常规硬密封截止阀往往会因为管路热胀冷缩、设备运行振动产生的位移出现密封面磨损泄漏的问题，这款手轮驱动的法兰式软管阀就是针对这类场景做的结构优化设计。从实际使用逻辑来看，这类阀门的核心作用是通过阀瓣挤压内部柔性软管实现管路通断控制，介质全程只和软管内壁接触，不会接触阀体金属结构，既避免了介质对阀体的腐蚀，也杜绝了金属杂质混入输送介质的可能，在输送有腐蚀性、高粘度或者卫生等级要求较高的流体时优势非常明显。

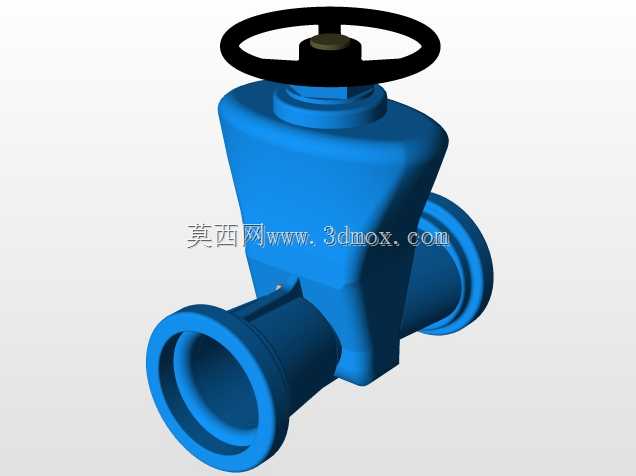

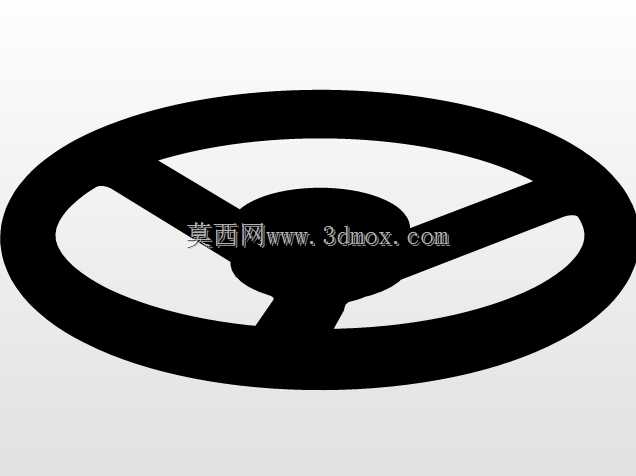

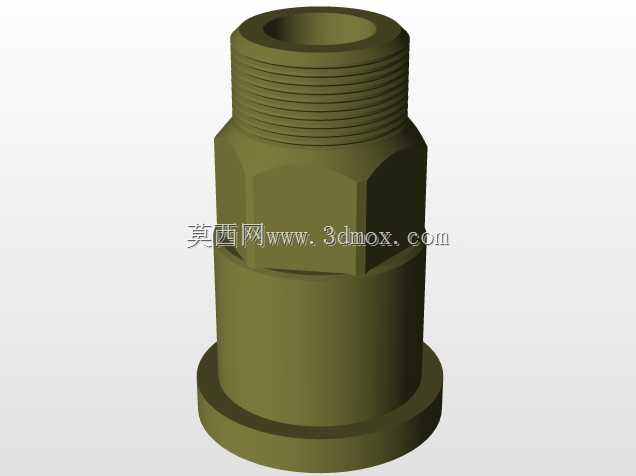

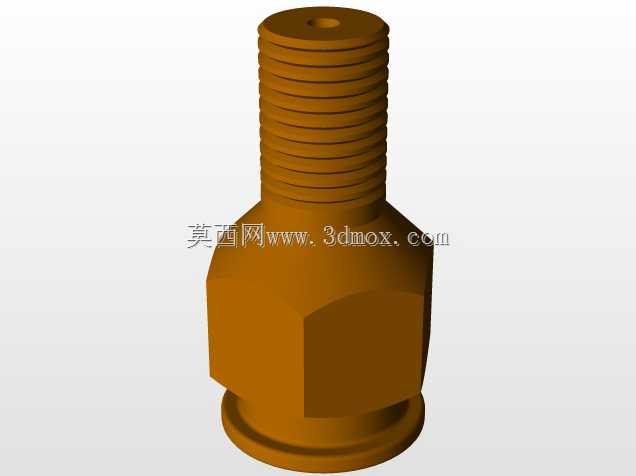

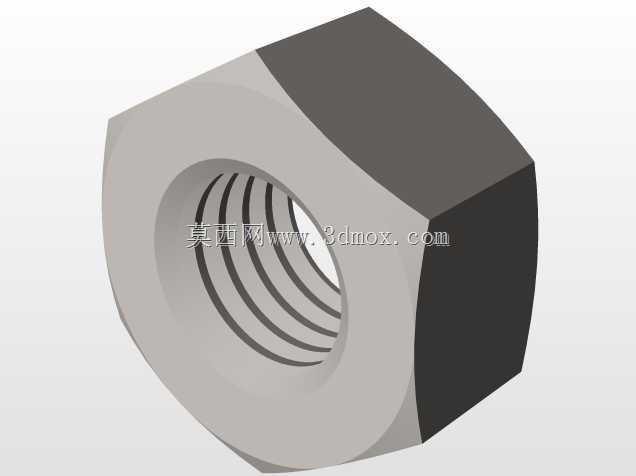

　　设计这款阀的时候首先要考虑的是操作端的力传递效率，顶部的手轮采用了大直径圆盘结构，轮缘做了圆弧过渡处理，操作人员手动旋转时不需要额外加力杆就能输出足够的扭矩，手轮和阀杆的连接位置做了方榫配合结构，避免长期开关操作出现打滑空转的问题，阀杆的梯形螺纹传动副做了隐藏式设计，外部有防尘罩包裹，避免车间粉尘、户外扬尘进入螺纹副造成卡涩，这一点在矿山、建材这类粉尘浓度高的工况下尤其重要，能大幅降低日常维护的频次。

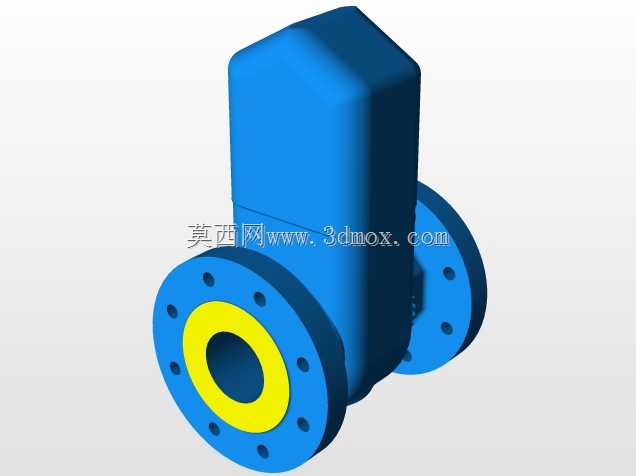

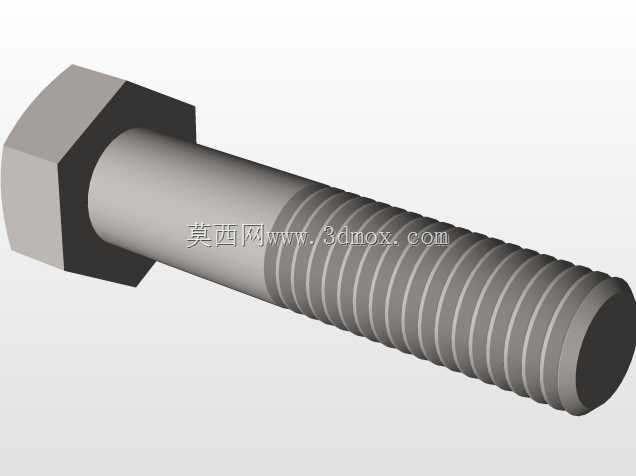

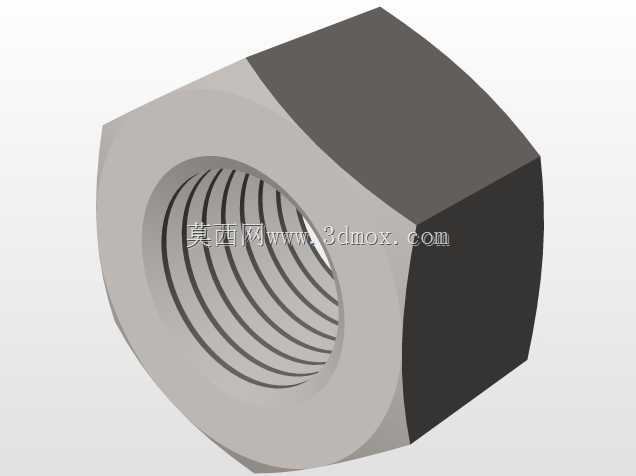

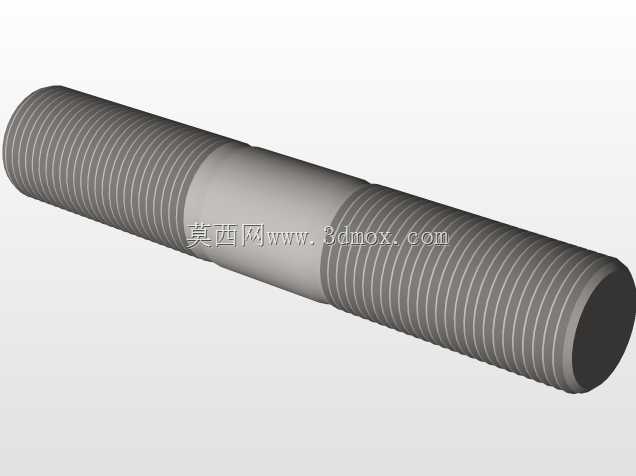

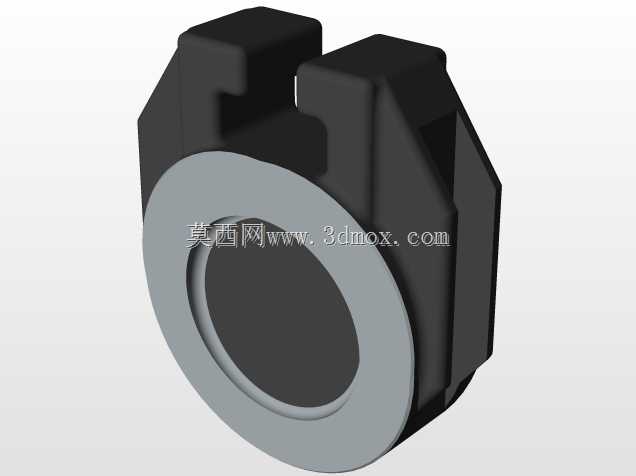

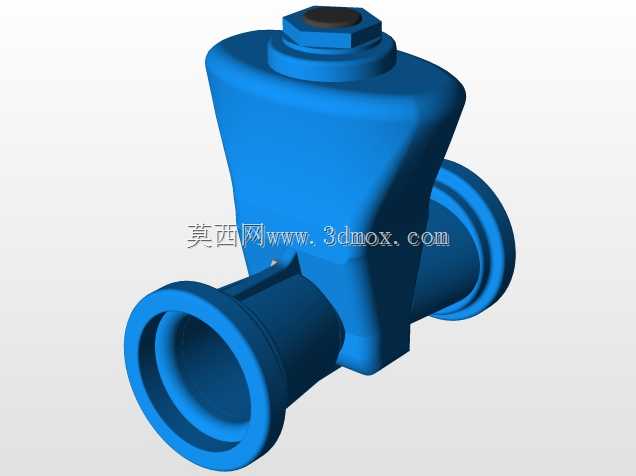

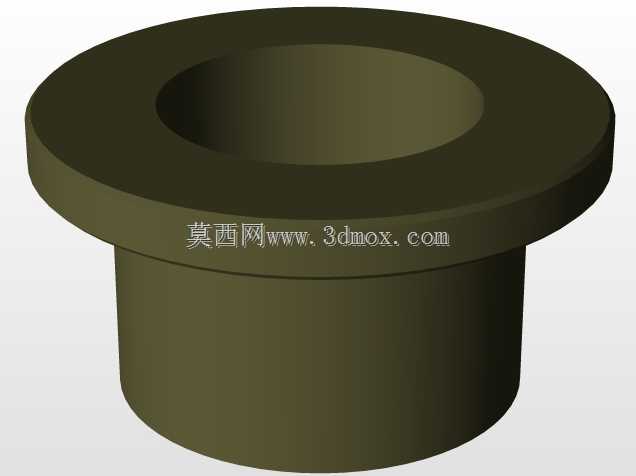

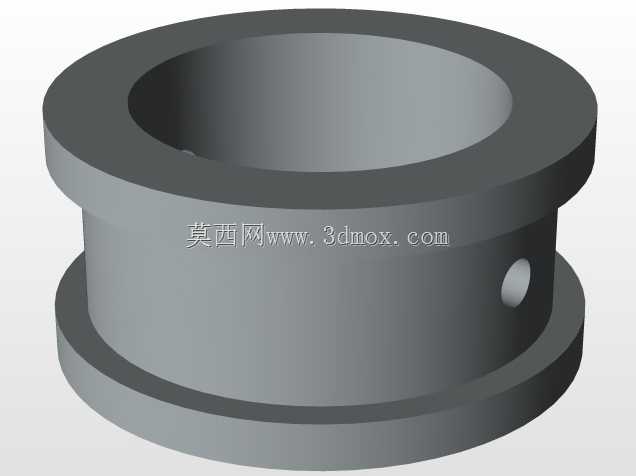

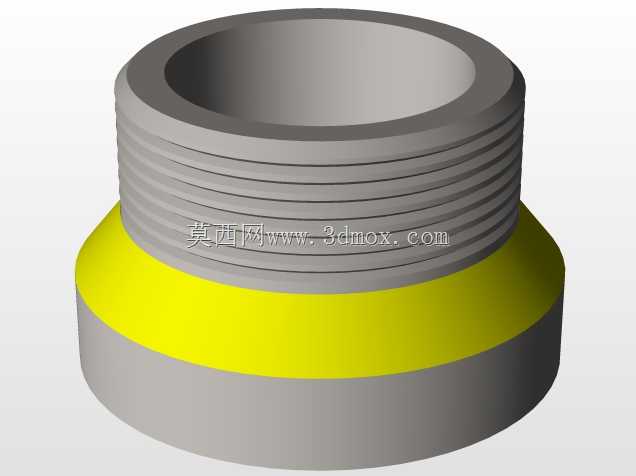

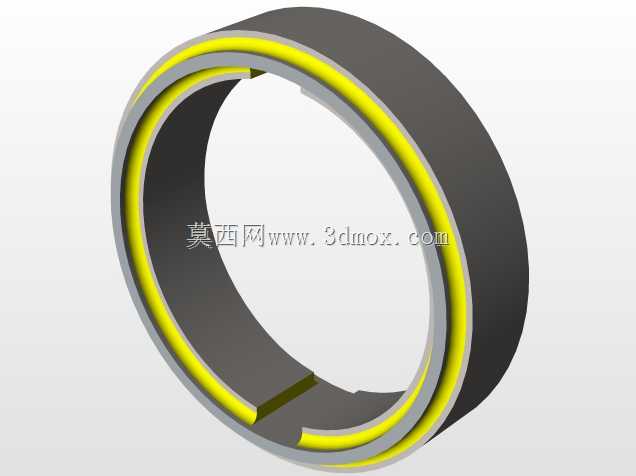

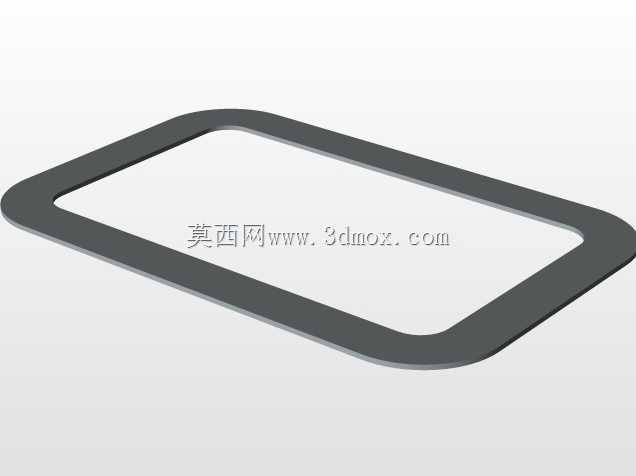

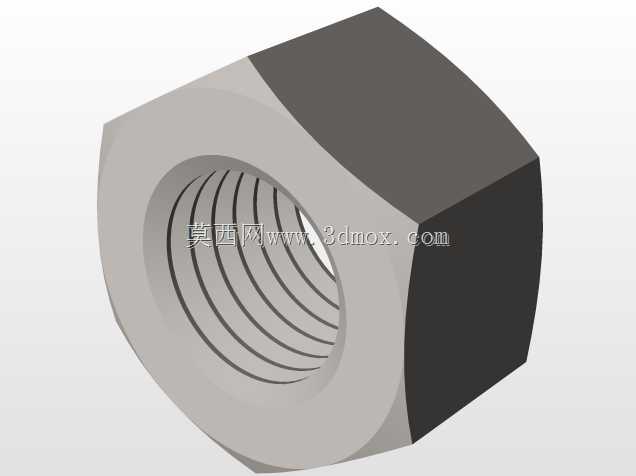

　　阀体的流道部分做了全通径等径设计，和两端连接的法兰通径完全一致，介质流过的时候不会出现通径突变造成的压损增大问题，也不容易在阀腔内部积存介质残渣，输送含固体颗粒的浆料时不会出现堵塞卡阀的情况。两端的法兰连接结构严格匹配通用管路法兰的安装尺寸，螺栓孔的位置度公差控制在0.2mm以内，现场安装的时候不需要额外调整管路位置就能直接对接，法兰密封面采用了凸面结构，配合非金属垫片就能实现可靠的端面密封，不需要额外加工特殊密封槽，适配绝大多数工业现场的安装条件。

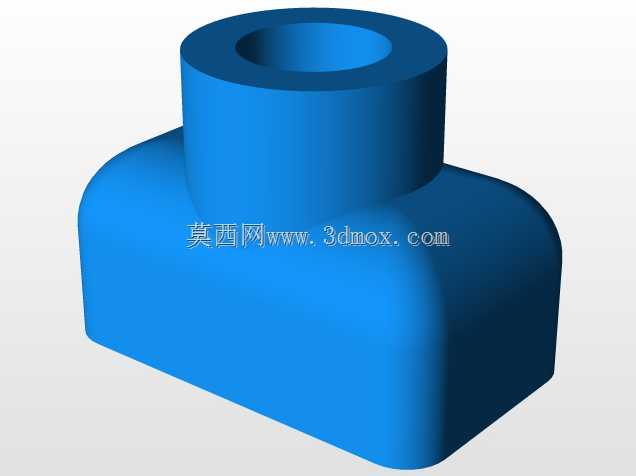

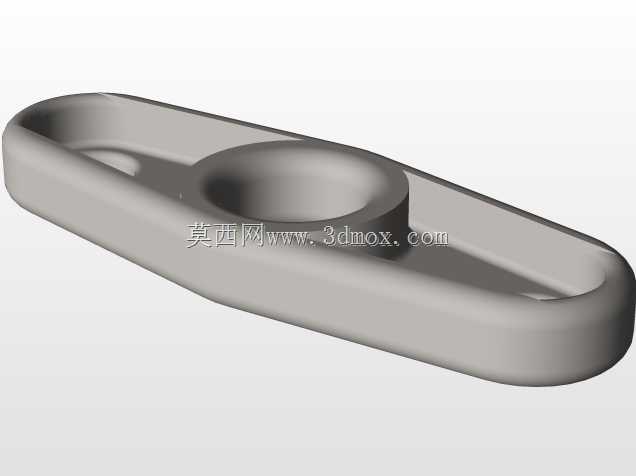

　　阀体的外形做了流线型的过渡设计，没有突兀的直角棱边，一方面是铸造的时候能减少应力集中的位置，避免铸件出现冷隔、砂眼等缺陷，另一方面安装在狭窄的管路井、设备夹层里的时候，不会因为棱角磕碰损坏周边的管线或者保温层。阀瓣的挤压面做了和软管自然弯曲弧度匹配的圆弧面，关闭阀门的时候阀瓣和软管的接触是面接触而非线接触，不会因为局部应力过大割伤软管，能有效延长内部软管的使用寿命，阀瓣的行程做了机械限位设计，完全关闭的时候刚好将软管挤压到完全闭合的状态，不会因为过度挤压造成软管永久变形失效。

　　从安装边界来看，这款阀的整体高度从法兰底部到手轮顶部的尺寸控制在常规同通径截止阀的尺寸范围内，现场替换旧阀的时候不需要调整上下管路的预留空间，手轮的旋转直径比阀体最大外径宽出100mm左右，操作人员站在阀侧就能完成开关操作，不需要预留额外的操作空间。阀体两侧的法兰端面到阀腔中心的距离符合通用阀门的结构长度标准，不管是水平安装在管廊上，还是垂直安装在立管上，都不会和周边的支架、其他阀门产生安装干涉。

　　实际选型的时候需要注意，这款阀的内部软管材质可以根据输送介质的特性更换，输送普通清水用常规橡胶软管即可，输送腐蚀性介质可以换成氟塑料衬里的软管，输送食品级介质则可以更换符合卫生标准的硅胶软管，阀体本身的铸铁材质足以承受常规1.6MPa的管路工作压力，完全能满足绝大多数中低压管路的控制需求。和同规格的闸阀、球阀相比，这种软管阀的密封可靠性更高，因为不存在密封面被介质颗粒冲刷磨损的问题，只要定期检查更换内部软管就能长期稳定运行，维护成本比硬密封阀门低很多，尤其适合开关频次不高但要求零泄漏的管路截断场景。
