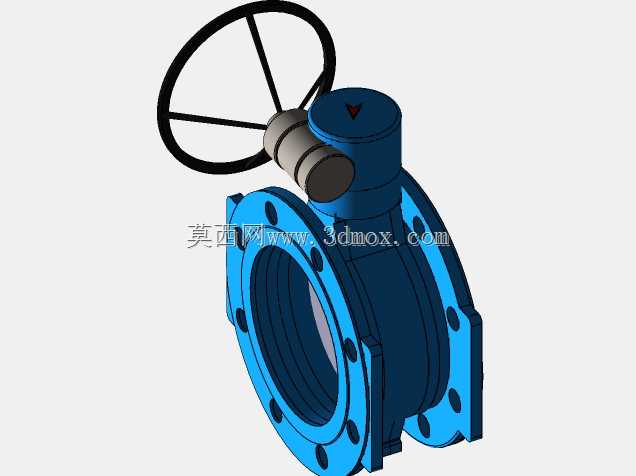

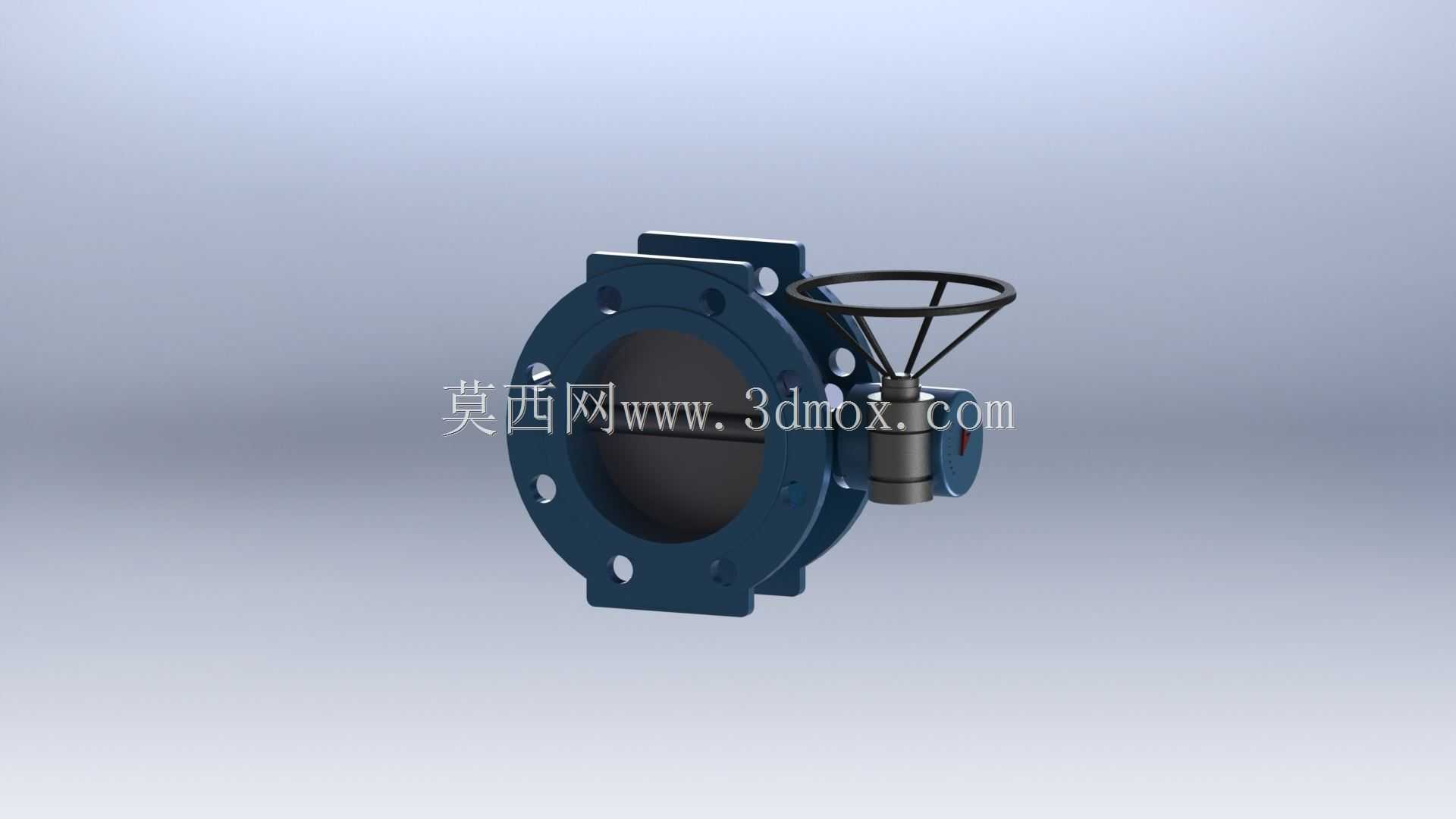

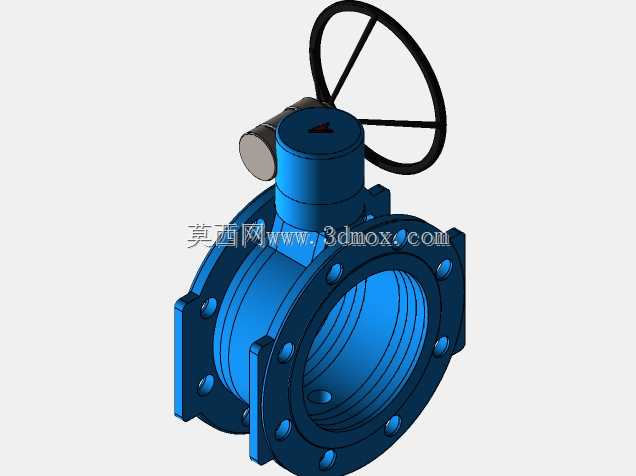

法兰式蜗轮驱动偏心蝶阀三维结构

　　在市政给排水、化工流体输送、暖通空调循环水、冶金工艺管路等场景中，偏心蝶阀是应用占比极高的截断与调节类管路部件，这款法兰式蜗轮偏心蝶阀的三维结构，完全围绕实际工程安装与工况运行需求搭建，可直接用于管路系统的装配干涉校验、运维拆装模拟、结构受力分析前置参考。

　　从实际安装边界来看，该蝶阀采用双法兰连接结构，两端法兰的螺栓孔位完全匹配对应公称通径的管路法兰标准，安装时无需额外加工转接件，直接通过螺栓穿装即可完成与上下游管路的对接，法兰密封面的凸台高度、平面度公差在模型中均做了还原，可直接模拟密封垫片的压缩量，校验安装时是否会出现密封面压偏、螺栓干涉的问题。阀体采用流线型的流道设计，介质流经阀腔时的阻力损失远小于同通径的截止阀，尤其适合大口径、低压力损失要求的管路系统，阀腔内部无突出的节流结构，不易积存介质杂质，在污水、含少量颗粒的流体输送场景中也能稳定运行。

　　驱动端采用蜗轮蜗杆传动结构，顶部的手轮通过蜗轮副带动阀杆转动，相比手柄驱动的蝶阀，蜗轮结构可以用更小的操作力矩实现蝶板的启闭，即使在公称压力较高的管路中，操作人员无需借助加力杆即可完成操作，同时蜗轮副具备自锁特性，蝶板转动到指定开度后不会因介质冲力自行移位，无需额外加锁止结构即可稳定保持调节开度。阀杆与蝶板采用偏心结构设计，区别于中线蝶阀的同轴结构，偏心设计让蝶板在启闭过程中可以快速脱离阀座密封面，大幅减少密封面的摩擦磨损，延长密封件的使用寿命，同时关闭时蝶板会在偏心作用下越关越紧，密封比压分布更均匀，低压工况下也能实现零泄漏。

　　从结构设计逻辑来看，模型中完整还原了阀体、蝶板、阀杆、蜗轮箱、手轮、密封压盖、连接螺栓的全部细节，没有做过度的简化省略，在做管路装配时，可以直接校验手轮的操作空间是否足够，蜗轮箱的外轮廓是否会和周边的管路支架、其他阀门产生碰撞，阀杆的伸出长度是否满足后期加装电动执行器的改造需求。阀体的安装长度符合行业通用的结构长度标准，替换同通径的旧阀门时无需调整上下游管路的间距，直接拆装更换即可，大幅降低现场改造的工作量。

　　在实际工况适配性上，该结构的蝶阀可适配水、油品、弱腐蚀性化工介质等多种流体，不同的密封面配置可覆盖-10℃到120℃的常规工况温度范围，三维模型中预留了密封件的替换结构位，设计人员可根据实际工况需求，直接替换橡胶、四氟、金属硬密封等不同材质的密封件结构，无需重新搭建整个阀体模型。蝶板的过流面做了圆弧过渡处理，介质高速流经时不会产生明显的紊流与振动，在长期运行工况下可减少管路的共振风险，阀杆与阀体之间的密封采用多级填料密封结构，模型中还原了填料压盖的调节螺栓位置，可模拟后期运维时填料压紧的操作空间，校验是否存在扳手操作空间不足的问题。

　　对于设备选型与管路设计人员来说，该三维结构可直接导入整体管路装配体中，完成管路走向的排布、支吊架位置的核算、操作通道的预留，避免现场安装时才发现阀门与周边结构干涉、操作空间不足的问题。建模时所有配合面均按照实际加工公差做了间隙预留，比如阀杆与轴套的配合间隙、蝶板与阀座的密封过盈量、蜗轮箱内部的传动间隙，都在模型中做了对应体现，可直接用于运动仿真，模拟蝶板从全开到全关过程中的运动轨迹，校验是否存在卡涩、干涉的问题，也可用于新员工的阀门结构培训，直观展示偏心蝶阀的启闭原理与内部结构组成，比二维图纸更易理解各部件的装配关系与功能作用。
