工业立式袋式除尘过滤设备结构模型

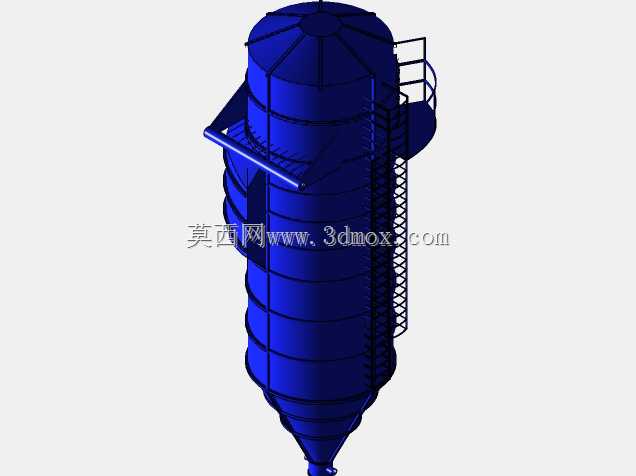

　　这套三维结构还原的是工业场景常用的立式脉冲袋式除尘设备，在木工加工车间、金属打磨工位、水泥散装工段、燃煤锅炉尾气处理、粮食仓储输送线这类产尘点位应用极广，核心作用是捕集含尘气流中的固体颗粒物，让排放尾气符合环保管控要求，同时回收可利用的粉状物料，避免生产过程中粉尘无组织扩散带来的职业健康隐患与设备磨损问题。

　　从结构设计逻辑来看，模型完整还原了设备的三段式核心构造：上部为洁净气室与脉冲喷吹清灰机构的安装腔，顶部做了圆弧承压封头设计，侧面预留了排气口法兰接口，可直接对接厂区的排风管道系统；中部为过滤仓主体，外部设置了环形加强筋来提升罐体承压能力，侧面爬梯与顶部检修平台的结构完全按照现场检修的操作空间预留，爬梯步距控制在300mm，护栏高度符合工业安全规范，过滤仓内部的花板结构在模型中做了对应预留，可匹配不同规格的除尘滤袋安装，单台设备的过滤面积可根据仓体直径灵活调整，适配不同风量的处理需求；下部为锥形灰斗，锥角设计参考了粉体物料的安息角参数，避免粉尘在斗壁积料搭桥，灰斗底部预留了卸灰阀安装接口，可对接星形卸料器或者翻板阀实现连续排灰，侧面的进风口采用了切向进风设计，进入设备的含尘气流会沿仓壁形成旋流，大颗粒粉尘在离心力作用下直接落入灰斗，提前完成粗分离，降低滤袋的过滤负荷。

　　在安装边界的尺寸把控上，模型严格遵循工业设备的安装规范：设备整体为立式落地安装结构，底部预留了地脚螺栓安装的法兰盘，安装时需要在基础平台上预留对应尺寸的预埋孔，设备周边需要留出不小于800mm的检修通道，尤其是爬梯侧与脉冲阀安装侧，要预留足够的操作空间供后期更换滤袋、检修喷吹系统使用；进风口与出风口的法兰尺寸按照通用通风管道标准设计，可直接对接同管径的螺旋风管或者焊接风管，不需要额外做变径转接；灰斗下方需要预留卸灰设备与输灰装置的安装空间，高度要满足接灰桶或者输灰机的布置要求。

　　从功能实现的设计细节来看，模型还原的结构兼顾了过滤与清灰的双向需求：含尘气流从切向入口进入后，经气流分布板均匀分散到各滤袋室，粉尘被阻留在滤袋外表面，洁净气体穿过滤袋进入上部洁净室，从排气口排出；随着滤袋表面粉尘层增厚，设备阻力上升到设定阈值时，脉冲喷吹系统会依次触发，压缩空气瞬间喷入滤袋内部，让滤袋产生急剧膨胀抖动，将表面附着的粉尘层抖落到下部灰斗，完成清灰过程，整个过程可实现连续运行不需要停机。模型中还预留了差压计、检修门的安装位置，检修门采用了快开式压条结构，密封胶条的安装槽也做了细节还原，避免运行过程中出现漏风问题，影响除尘效率。

　　在实际选型适配中，这类结构的除尘设备可根据处理风量调整仓体直径与滤袋数量，模型的参数化结构可快速修改尺寸适配不同工况：针对高温烟气工况可调整材质为耐高温钢材，针对高湿度粉尘可在灰斗部位增加伴热结构预留位，针对易燃易爆粉尘可在设备顶部预留泄爆片安装接口，整体结构的模块化设计让改型设计的效率大幅提升，不需要重新搭建整体框架，只需要调整对应模块的尺寸即可完成不同规格设备的建模工作。
