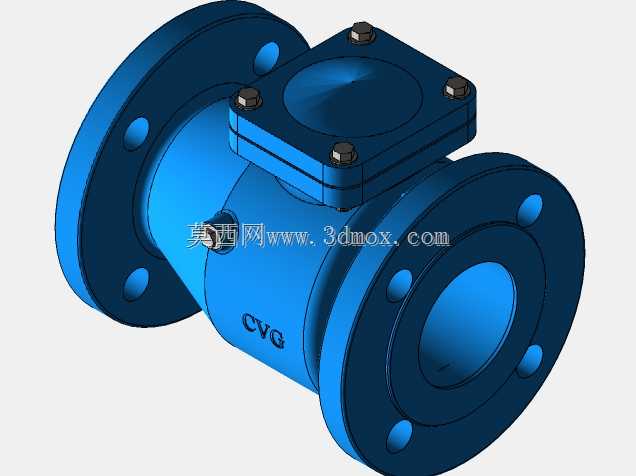

法兰连接旋启式止回阀工业结构设计

　　这款旋启式止回阀的结构设计，核心围绕工业管路系统的介质单向导通需求展开，在给排水、石化输送、暖通循环、工业水处理等多类管路场景中，这类阀件承担着阻断介质反向回流的核心作用，避免因介质倒流引发的泵组叶轮反转、管路水锤冲击、上游介质污染等工程问题。从实际安装场景来看，该阀采用两端法兰对接的连接形式，适配公称压力等级匹配的工业管路法兰标准，安装时需注意介质流向与阀体表面铸造的流向标识保持一致，阀瓣的旋启摆动平面需与管路水平或垂直安装的走向匹配，避免因安装角度偏差导致阀瓣卡滞、密封失效。

　　从结构设计逻辑来看，阀体内腔设置了绕固定销轴摆动的阀瓣组件，阀瓣的密封面贴合角度经过反复校核，正向介质流通时，介质压力推动阀瓣绕销轴向上旋起，阀瓣开启角度随介质流速动态调整，流道内无突出的节流结构，能尽可能降低介质流通的沿程阻力，减少管路系统的压力损失；当介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回落，贴合阀体密封座实现截断，整个启闭过程无额外的操作执行机构，完全依靠管路介质自身的压力差驱动，无需外接动力源，可靠性远高于需要人工或电控操作的阀件，适合长期无人值守的管路节点使用。

　　外形与安装边界方面，阀体整体采用铸造结构，两端法兰的螺栓孔分布、法兰密封面的粗糙度、法兰端面的平行度都严格遵循对应通径的法兰连接标准，阀体顶部设置了可拆卸的阀盖结构，通过周边均布的螺栓紧固，阀盖与阀体的结合面设置密封垫片，避免介质从结合面渗漏，日常维护时无需将整个阀体从管路上拆卸，只需打开顶部阀盖即可检修内部的阀瓣、销轴、密封面组件，大幅降低后期运维的工作量。阀瓣的销轴采用耐磨耐腐蚀的材质设计，销轴两端与阀体的配合处设置防松结构，避免长期启闭摆动过程中销轴窜动脱落，阀瓣的密封面根据输送介质的不同可适配橡胶、硬质合金等不同密封材质，本结构的密封面贴合宽度经过计算，既能保证反向截断时的密封比压满足零泄漏要求，又不会因为密封面过宽导致阀瓣开启阻力过大。

　　在实际工程选型中，这类旋启式止回阀通常安装在泵组出口端、介质储罐进出管路、分支管路的主管与支管连接节点，相比升降式止回阀，它的流道更通畅，对含有少量固体杂质的介质适应性更强，不容易出现杂质卡滞阀瓣的问题；相比对夹式止回阀，法兰连接的结构密封可靠性更高，适合中高压、大管径的管路场景。建模过程中对阀体内腔的流道做了圆弧过渡处理，避免直角结构造成的介质紊流，减少长期运行过程中介质对阀体内壁的冲蚀磨损，阀体外壁的加强筋布局根据铸造工艺要求做了优化，既保证阀体的承压强度满足工况要求，又尽可能控制阀体的整体重量，降低材料成本与安装时的吊装难度。阀瓣的摆动行程做了机械限位设计，避免阀瓣开启角度过大撞击阀体内壁，同时保证全开状态下阀瓣不会遮挡流道截面，让介质流通面积达到最大化，降低流阻系数。
