这款电动塑料蝶阀的建模过程,最先要锚定的是化工防腐管路的实际安装工况,毕竟塑料材质的选型本身就是针对酸碱类介质输送场景,区别于金属蝶阀的重载荷工况,这类阀门更多应用在水处理、化工药剂输送、民用给排水的中低压管段,日常工况下介质压力普遍不超过1MPa,工作温度区间集中在0-60摄氏度,建模时要优先匹配这类场景的安装边界。

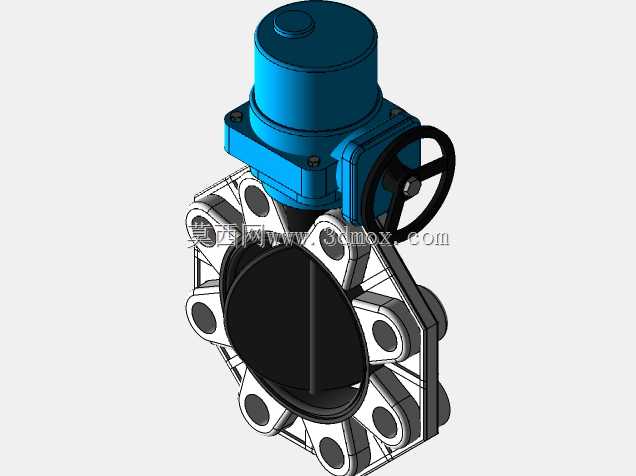

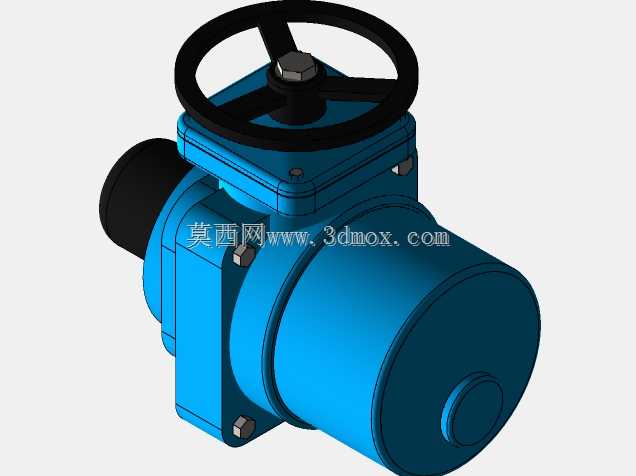

从结构拆分来看,整套模型分为上部电动执行机构、连接支架、阀体、蝶板、阀杆几个核心模块,执行器部分保留了手动备用的手轮结构,这部分的设计逻辑是当电控系统出现故障或者现场调试阶段,可以通过侧装的手轮直接驱动阀杆转动,实现蝶板的启闭动作,建模时特意还原了手轮的轮辐结构、执行器壳体的散热筋细节,还有执行器与支架连接的螺栓孔位分布,这些细节都是实际装配时必须对齐的安装基准,不能随意简化。

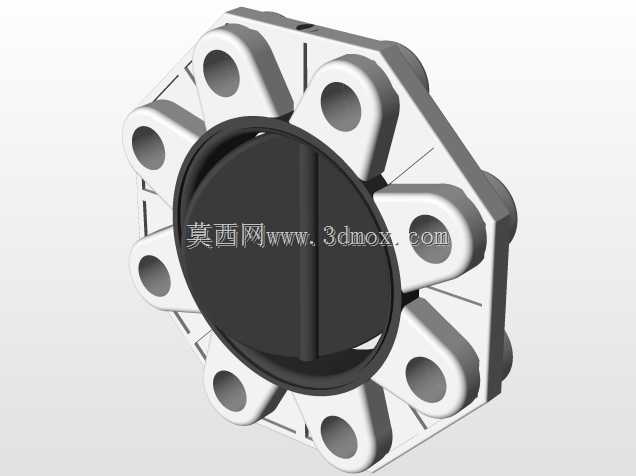

阀体部分采用的是对夹式连接结构,也就是法兰孔是沿阀体周向均匀分布的八组通孔,安装时直接夹在两端管路的配对法兰之间,穿装螺栓完成固定,这种结构相比法兰式蝶阀轴向尺寸更短,重量更轻,很适合塑料材质的轻量化特性,建模时要严格控制法兰孔的中心距、通孔直径,还有阀体密封面的平面度公差预留,因为塑料材质的刚性比金属差,密封面如果存在平面度偏差,螺栓锁紧后很容易出现渗漏问题。蝶板的造型采用了流线型弧面设计,转动时的流阻更小,全开状态下介质过流的压损可以控制在很低的水平,阀杆与蝶板的连接采用了扁方定位结构,避免长期开关过程中出现阀杆跟转打滑的问题,这部分的配合间隙在建模时按照工程常用的H8/f7配合公差预留,既保证转动顺畅,又不会出现过大的旷量。
设计思路上,特意将执行器的输出轴与阀杆的连接位置做了加高支架处理,避免管路内的介质顺着阀杆渗透到执行器腔体内,支架上预留的密封填料函位置,建模时还原了填料压盖的台阶结构,实际装配时可以通过调整压盖的压紧力来实现阀杆处的动密封,适配不同压力等级的工况需求。塑料阀体的加强筋沿周向分布在法兰连接位置,因为螺栓锁紧时的压紧力如果直接作用在塑料本体上,很容易造成阀体开裂,加强筋的分布刚好对应每个螺栓孔的受力位置,将局部压紧力均匀分散到整个阀体环向结构上,提升整体的承压能力。
从安装边界来看,建模时严格控制了阀门的总高度,也就是从阀体底部到执行器顶部的垂直距离,还有手轮外伸的径向尺寸,避免现场安装时和周边的管路支架、其他阀组产生干涉,对夹式结构的阀体厚度也就是轴向安装尺寸,是匹配DN65管径的常规对夹蝶阀安装尺寸,两端法兰密封面的距离符合管路安装的通用标准,不需要额外调整管路间距就能直接替换同规格的其他类型蝶阀。蝶板的转动角度范围是0-90度,0度为全关状态,90度为全开状态,执行器内部的限位结构在建模时做了简化示意,实际应用中可以通过调整限位螺钉来精确控制蝶板的启闭位置,避免出现过位关不严或者开不到位的问题。
在细节处理上,阀体的密封座采用了内嵌式橡胶圈结构,建模时还原了密封槽的燕尾槽结构,保证橡胶圈在长期介质冲刷、反复开关摩擦的情况下不会从槽内脱出,蝶板边缘做了圆弧过渡,和密封圈接触时是线接触密封,相比面接触的密封结构,启闭力矩更小,密封效果更稳定,也能延长密封件的使用寿命。执行器壳体上的接线盒位置也做了还原,现场布线时可以直接从接线盒引入控制电缆,实现远程电控开关,搭配手动备用结构,不管是自动化控制系统的远程操作,还是现场巡检时的应急操作都能覆盖,适配不同场景的使用需求。
