915MHz频段弯式胶棒遥测通讯天线结构

　　在无人飞行器地面站与机载端的数传链路搭建场景中，这类915MHz频段的弯式胶棒天线是应用占比极高的射频配套部件，主要承担扩频遥测信号的收发任务，相比直式天线，弯折结构的设计能够在设备外壳存在安装凸起、周边结构件遮挡信号路径时，通过调整接头弯折角度避开金属遮挡区域，减少信号驻波比异常升高的问题，保障数传链路的通联稳定性。从结构设计逻辑来看，天线主体采用长圆柱胶棒外壳，内部封装螺旋绕制的辐射振子，振子长度严格匹配915MHz频段的四分之一波长设计要求，外壳选用耐候性ABS材质注塑成型，表面做细磨砂处理，既可以保护内部振子不受户外使用时的磕碰、潮气侵蚀，也能避免金属振子直接外露带来的静电积累、意外短路风险。

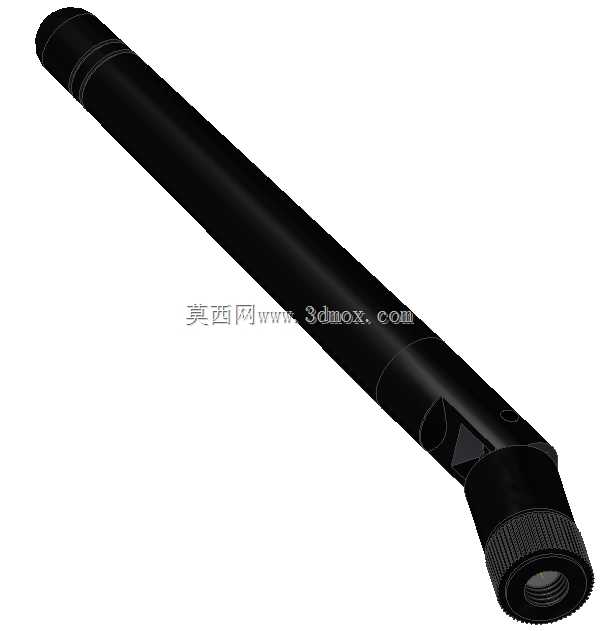

　　天线根部的弯折接头采用铰接式结构，铰接位置内置阻尼橡胶圈，调整角度后可以依靠阻尼力保持姿态，不需要额外的锁紧结构，接头末端的连接部分做了滚花纹理设计，徒手安装时可以增加手指与接触面的摩擦力，不需要借助扳手等工具就能完成拧紧操作，滚花的齿距、齿深都经过实际装配验证，既不会因为齿纹过锐划伤操作人员手指，也能保证足够的摩擦力矩，避免设备振动过程中天线出现松脱。从安装边界尺寸来看，天线主体的圆柱外径控制在10mm左右，整体长度不超过110mm，弯折后接头部分的径向突出尺寸不超过18mm，安装时只需要在设备面板上预留对应SMA接头的安装开孔，开孔周边15mm范围内不要布置高于5mm的金属结构件，就可以满足天线的全角度调整需求，

　　不会出现结构干涉问题。这类天线的实际使用场景并不局限于无人机数传，在工业无线传感网络、远程遥测站点、业余无线电通讯设备中也有大量应用，设计时需要重点关注天线的增益参数与方向图特性，全向辐射的特性要求天线在水平方向的信号覆盖均匀性偏差不超过2dB，垂直方向的波束宽度满足近地通讯的仰角要求，避免出现近距离通讯盲区。结构建模过程中，需要重点还原铰接位置的配合间隙，胶棒外壳与接头底座的配合采用卡扣加超声波焊接的固定方式，建模时要预留0.15mm的焊接余量，保证装配后外壳不会出现松旷晃动；内部振子的固定采用绝缘支架定位，支架上设计有三个定位卡槽，将螺旋振子的三个位置卡入卡槽后，再注入少量密封胶固定，避免振动环境下振子移位导致谐振频率偏移。

　　接头内部的信号针与外壳做绝缘隔离，绝缘介质选用聚四氟乙烯材质，建模时要保证信号针与接头外壳的同轴度偏差不超过0.05mm，否则会导致接头处的驻波比升高，影响信号传输效率。在户外使用场景下，天线的弯折结构还要满足一定的寿命要求，经过上千次的角度弯折调整后，铰接位置的阻尼力衰减不能超过初始值的30%，内部的射频连接线不能出现断芯、接触不良的问题，因此在铰接位置的走线处设计了圆弧过渡结构，避免线材反复弯折时出现应力集中断裂的问题。天线胶棒外壳的末端做了圆弧收边处理，没有尖锐棱角，既可以避免安装使用时划伤操作人员，也能减少外壳末端的应力集中，降低跌落时外壳开裂的概率。整体结构没有多余的装饰性设计，所有的外形特征都服务于功能需求：滚花是为了方便徒手装配，弯折结构是为了调整信号角度避开遮挡，胶棒外壳是为了保护内部振子同时满足绝缘要求，尺寸控制是为了适配多数小型通讯设备的安装空间，不会因为天线尺寸过大影响设备的整体便携性。在配套设备的结构设计阶段，导入这类天线的三维模型进行装配验证，可以提前排查安装干涉、信号遮挡等问题，不需要等到实物打样阶段再发现结构缺陷，能够有效缩短设备的研发迭代周期，尤其是在小型化遥测设备的设计中，天线的安装空间往往非常紧凑，精准的三维模型可以帮助结构工程师合理规划设备内部的布局，在有限的空间内兼顾结构强度、装配便利性与射频性能。
