Helac L20液压斜齿轮旋转致动器结构

　　在工程机械、特种作业装备的回转作业场景中，大扭矩紧凑结构的回转执行元件一直是结构选型的核心难点，传统回转机构往往需要搭配独立减速箱、制动器、平衡阀组，不仅占用安装空间大，多组件拼接带来的累计装配误差也会长期影响回转精度，后期运维的故障点也随之增多。这款斜齿轮式液压旋转致动器，正是针对这类重载回转工况做的集成化设计，可实现180度范围的回转作业，额定驱动扭矩可达39000英尺/磅，足够覆盖多数中重载工装、属具的回转驱动需求。从结构设计逻辑来看，这款致动器采用了集成化的壳体设计思路，将斜齿轮传动副、液压配流通道、平衡阀组全部整合在圆柱形主壳体内部，没有外露的传动管路与独立阀块，既减少了外部液压管路的接头数量，降低泄漏风险，

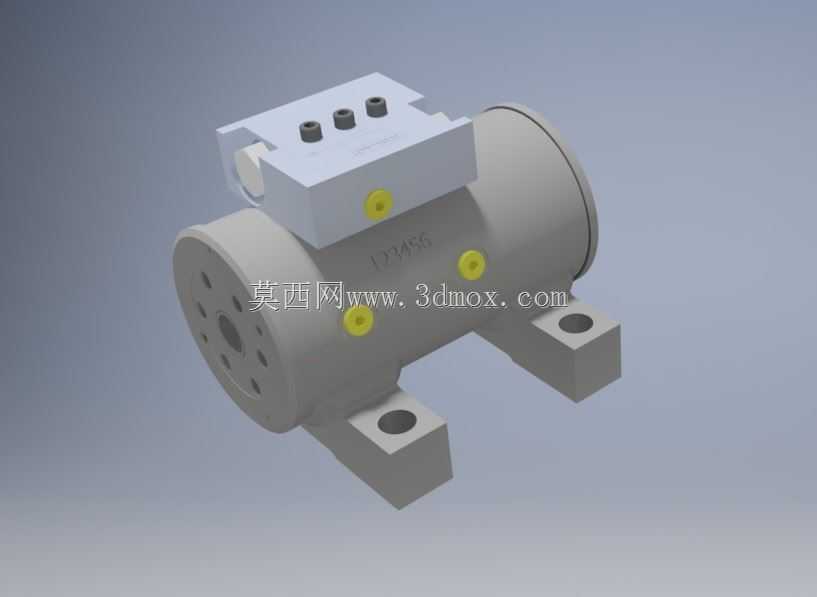

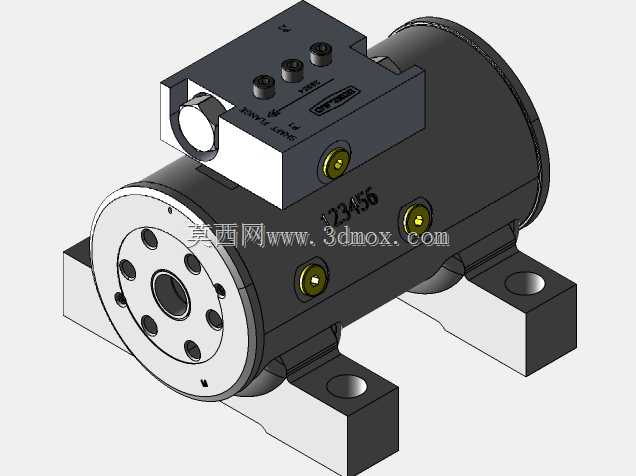

　　也让整体结构的抗冲击能力更强，适配户外作业、矿山施工这类存在磕碰、振动的恶劣工况。主壳体两侧延伸出带安装孔的支脚结构，属于典型的底座式安装形式，安装面为平面加工，支脚上的通孔可直接穿装高强度螺栓与设备机架固定，不需要额外设计转接法兰，安装边界清晰，在做整机三维布局时，只需要预留对应直径的圆柱回转空间，以及两侧支脚的螺栓操作空间即可，不会和周边的管路、结构件产生干涉。顶部的阀块集成面预留了三个标准油口，分别对应进油、回油与控制油的接驳，油口位置做了凸台强化处理，避免反复拆装油管时造成壳体螺纹滑牙，侧面分布的三个黄色堵头位置，对应内部传动腔的排气、测压与检修口，日常维护时不需要拆解整个致动器，就可以完成排气、压力检测等常规操作。内置的平衡阀是这款致动器的核心功能配置之一，在带载回转停止时，平衡阀可以自动锁闭液压回路，避免负载因为自重或者外力冲击出现溜转、掉臂的问题，不需要额外在液压管路上加装叠加式平衡阀，简化了整个液压系统的回路设计，也减少了系统的压力损失。传动结构采用斜齿轮啮合形式，相比直齿轮传动，斜齿轮的啮合重合度更高，传动过程更平稳，重载工况下的齿轮接触应力更小，使用寿命更长，同时齿轮副本身具备自锁特性吗？不，搭配平衡阀的锁止功能，可在任意回转位置实现可靠锁止，定位精度可以满足多数工程属具的作业要求。从实际应用场景来看，这类致动器常被用在挖掘机的属具回转、高空作业平台的工作斗调平、叉车的属具翻转、矿山设备的机构回转等场景，

　　相比传统的回转支承加马达驱动的方案，它的整体轴向尺寸更短，重心更靠近安装面，设备作业时的偏载力矩更小，对机架的结构强度要求更低。在做三维建模适配时，需要重点关注几个尺寸边界：首先是主壳体的圆柱外径，这决定了回转过程中周边需要预留的安全间隙，避免转动时剐蹭周边构件；其次是两侧安装支脚的孔位间距与孔径，这部分尺寸直接和安装机架的孔位匹配，建模时需要严格按照实际安装尺寸做公差预留，螺栓孔与螺栓之间要留足够的间隙补偿装配误差；再者是顶部油口的螺纹规格与伸出高度，方便后续设计液压管路的走向，预留足够的扳手操作空间。另外，致动器的输出端为端面法兰结构，端面上分布的多个螺纹孔用来连接被驱动的作业属具，建模时需要注意输出法兰的端面跳动公差，

　　保证连接属具后回转过程不会出现偏摆。整个壳体的材质采用高强度球墨铸铁铸造，外部做了防锈喷涂处理，可适应户外潮湿、多粉尘的作业环境，内部运动副表面做了硬化处理，配合高精度的密封件，可承受长期的高压往复作业，内部密封件的选型适配常规矿物液压油，可直接接入多数工程机械的常规液压系统，不需要做特殊的油液适配。在选型匹配时，除了核对额定扭矩是否满足负载需求，还要确认回转角度是否符合作业要求，这款180度回转的规格，适合不需要整周旋转的翻转、摆动类作业场景，如果需要更大回转角度可以选择同系列其他规格。集成化的设计让这款致动器的现场安装效率更高，只需要固定底座螺栓、接驳三根液压油管即可完成安装，不需要做复杂的阀组调试，平衡阀在出厂时已经按照额定压力做了预调，现场安装后只需要做简单的排气操作就可以投入使用，大幅缩短了设备的装配调试周期。
