双齿轮驱动对辊式帕尔普切割机构

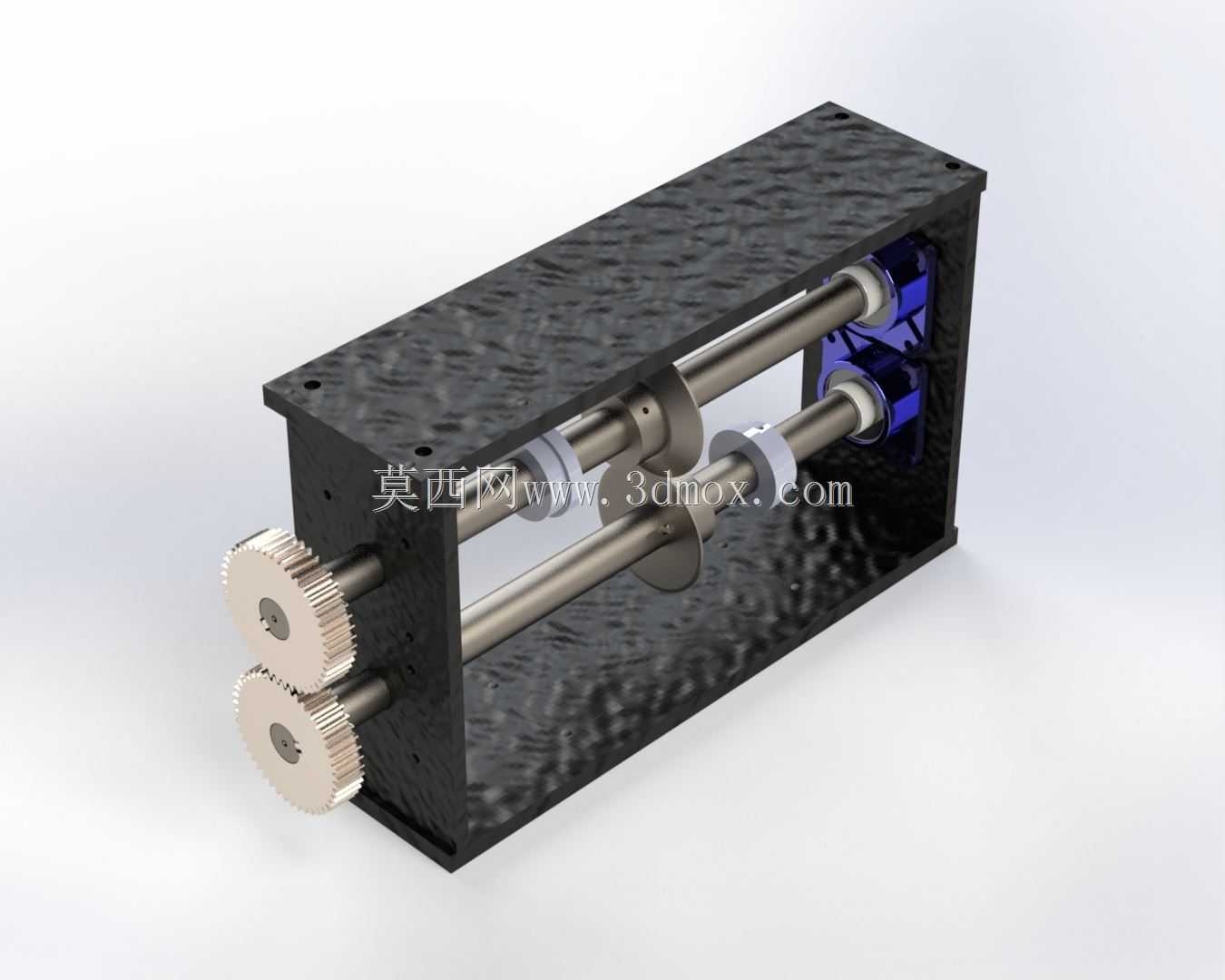

　　这套对辊式切割机构核心采用双圆柱直齿轮啮合传动方案，两根平行布置的光轴作为辊系承载基体，轴端装配的等模数直齿轮实现两辊的同步反向转动，齿轮啮合侧隙控制在0.12mm以内，保证传动过程无卡滞、无回差，传动比严格保持1:1，确保两辊线速度完全一致，避免切割过程中物料出现打滑、偏移的问题。辊体上安装的环形切割刀座采用紧定螺钉与光轴锁紧固定，刀座间距可根据实际切割宽度需求沿光轴轴向调整，调整到位后锁紧即可完成定位，无需额外加工定位孔，适配不同规格的物料分切需求。

　　从实际应用场景来看，这类机构常被集成在小型食品加工生产线、软质物料分切工位中，针对薄片状、条状软质物料实现定宽分切作业，比如肉制品加工环节的薄肉片切条、包装膜分切、柔性线材定长切断等场景都能适配，相比单辊切割结构，双辊对切的方式可以让物料在两辊之间被稳定夹持输送，切割过程中物料不会出现翘边、移位的问题，切割断面整齐度更高。

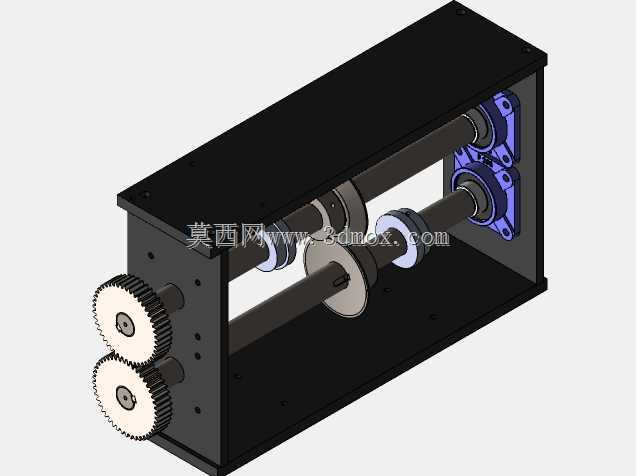

　　整个机构的外框架采用折弯钣金拼焊结构，框架两侧的立板上加工有同轴度公差0.02mm的轴承安装孔，孔内装配深沟球轴承支撑两根光轴，轴承端通过蓝色端盖实现轴向定位与防尘密封，避免加工过程中产生的碎屑、粉尘进入轴承滚道影响转动顺畅度。框架的上下盖板采用纹理化钣金面，既提升了结构的抗弯刚度，也能减少表面划痕的视觉影响，框架四个角预留的安装沉孔可以直接将整个机构固定在设备工作台面上，安装孔位采用长圆孔设计，允许安装时存在±1mm的位置偏差，降低安装对位的难度。

　　设计过程中优先考虑了机构的易维护性，所有传动部件均采用外露式布局，日常清理碎屑、更换磨损刀座时无需完全拆解框架，仅需松开端盖的固定螺丝即可抽出光轴完成维护作业。光轴采用45号钢调质处理，表面硬度达到HB220-250，具备足够的耐磨性，长期与刀座、物料接触也不会出现明显的磨损凹陷。齿轮采用pom材质加工，相比金属齿轮运转噪音更低，无需额外润滑即可顺畅传动，避免了润滑油滴落污染加工物料的问题，完全符合食品加工场景的卫生要求。

　　从安装边界尺寸来看，整个机构的长宽高控制在紧凑范围内，长度方向不超过220mm，宽度方向不超过100mm，高度方向不超过120mm，整体重量较轻，既可以集成在大型生产线的分切工位，也可以单独作为小型台式切割设备的核心执行机构使用。两辊之间的中心距固定为35mm，刀座的最大外径不超过30mm，保证两辊上的刀座在转动过程中可以形成稳定的剪切配合，切割间隙控制在0.05mm以内，针对厚度10mm以内的软质物料都可以实现顺畅切割，不会出现连刀、撕拉物料的情况。

　　在传动输入端，其中一根光轴的轴端预留了联轴器安装位，可以直接连接步进电机或者直流减速电机实现动力输入，不需要额外加装减速齿轮组，简化了整个设备的动力链路。机构的进料端可以搭配导向槽使用，将待切割物料沿导向槽送入两辊之间，依靠两辊转动的摩擦力将物料带入切割工位，完成切割后从出料端送出，整个过程无需人工手动推送物料，降低操作过程中的安全风险。框架底部预留的排屑间隙可以让切割过程中产生的细碎碎屑直接从间隙掉落，不会堆积在机构内部影响辊系转动，日常清理仅需使用毛刷清扫即可，维护成本极低。
