冶金产线轧辊工位支撑保持构件设计

　　在热轧、冷轧带钢以及型材轧制产线的辊系装配环节，这类盘状保持构件是保障轧辊运行稳定性的核心配套零件，主要安装在轧辊辊颈的端部位置，承担辊系轴向定位、辊组间隙维持以及运转过程中辊身偏移约束的作用，避免高速轧制工况下轧辊出现轴向窜动，进而影响带材轧制精度、造成辊面异常磨损甚至引发设备堆钢事故。从实际产线应用来看，这类保持架并非直接参与轧制受力，而是作为辊系的辅助定位构件，在换辊作业时也能起到临时承托辊端、配合轴承座对位安装的作用，大幅缩短换辊作业的对位调整时间，降低一线装配人员的作业强度。

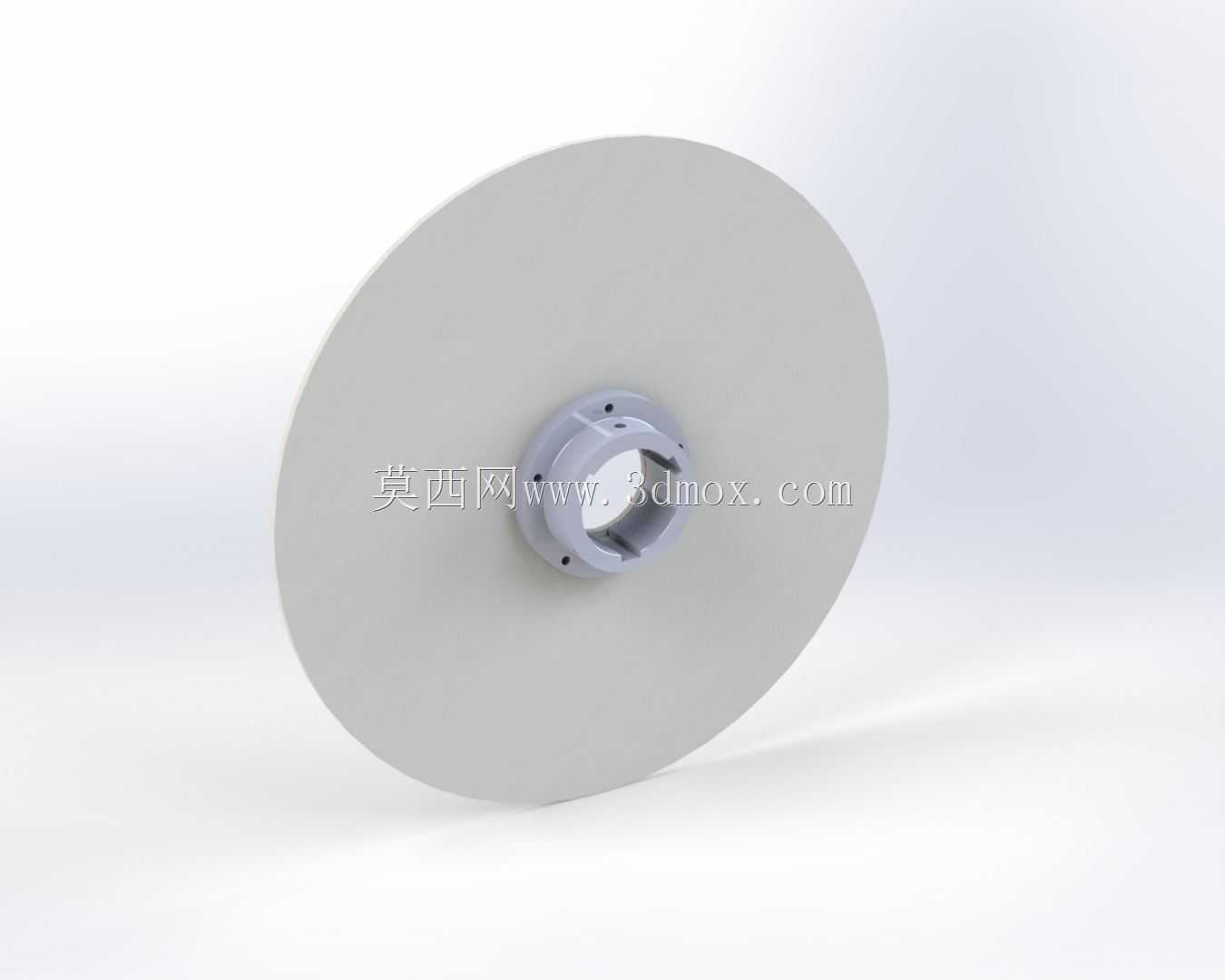

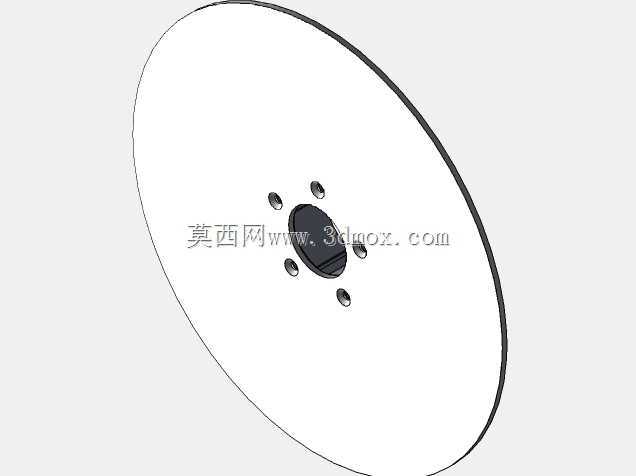

　　从结构设计逻辑来看，该构件采用大直径薄圆盘加中心轮毂的组合结构，外圆盘部分采用等厚度设计，盘面做了平整化处理，安装后可与轴承座端面形成完整的贴合面，保证轴向定位的受力均匀性，避免局部应力集中造成构件变形；中心轮毂部分做了加厚处理，内孔采用与轧辊辊颈匹配的定心结构，孔壁预留了键槽与锁紧螺钉安装位，安装时可通过平键传递周向扭矩，配合端面锁紧螺钉实现与辊颈的可靠固定，避免运转过程中出现构件跟转、松脱的问题。轮毂与外圆盘之间采用大圆角过渡结构，消除应力集中隐患，能够承受轧制过程中产生的周期性轴向冲击载荷，适配轧机启停、加减速以及过钢瞬间的载荷波动工况。

　　从安装边界与尺寸适配角度来看，该构件的中心内孔直径与对应规格轧辊的辊颈直径采用基孔制过渡配合，装配时需采用热装或者压力机压装的方式完成与辊颈的装配，保证配合面无间隙；外圆盘的外径尺寸小于对应轴承座的端面安装止口直径，安装后圆盘整体嵌入轴承座止口内部，不会与轴承座的密封结构、润滑管路产生干涉；轮毂部分的轴向伸出长度经过精准核算，安装后轮毂端面与轴承内圈端面保留0.02-0.05mm的预紧间隙，既不会因为间隙过大造成轴向窜动，也不会因为预紧量过大造成轴承额外发热，影响轴承使用寿命。盘面未开设多余的减重孔，一方面是保证构件整体的结构刚性，避免高速运转下出现盘面翘曲变形，另一方面平整的盘面也可作为辊系轴向窜动量检测的基准面，运维人员可通过百分表打表的方式，直接在盘面上检测轧辊的轴向窜动值，无需额外架设检测基准，大幅提升日常运维的检测效率。

　　在实际建模过程中，需要重点关注中心内孔与外圆盘的同轴度公差，同轴度公差需控制在0.02mm以内，否则安装后会出现盘面偏摆，不仅影响轴向定位精度，还会在运转过程中产生额外的离心振动，加剧辊系轴承的磨损；轮毂上的锁紧螺钉孔采用均匀分布的设计，一般设置3-4个沿圆周均布的螺纹孔，保证锁紧力均匀作用在辊颈圆周方向，避免单点锁紧造成轮毂内孔变形，影响与辊颈的配合精度。另外，构件的所有棱边都做了0.5mm的倒角处理，去除加工毛刺，避免安装过程中划伤操作人员，也防止毛刺脱落进入轴承润滑系统，造成轴承滚道磨损。这类保持架的材质一般选用45号钢或者40Cr调质处理，表面做发黑防锈处理，适配冶金车间多水汽、多氧化铁皮的复杂工况，具备足够的强度与耐磨性能，能够满足长期连续生产的使用需求。在辊系装配时，该构件需要在轴承安装之前预先套装到辊颈位置，待轴承座安装到位后再锁紧端面螺钉，装配顺序错误会导致构件无法安装到位，影响整个辊系的装配精度。
