壁挂式封闭金属配电箱三维结构设计

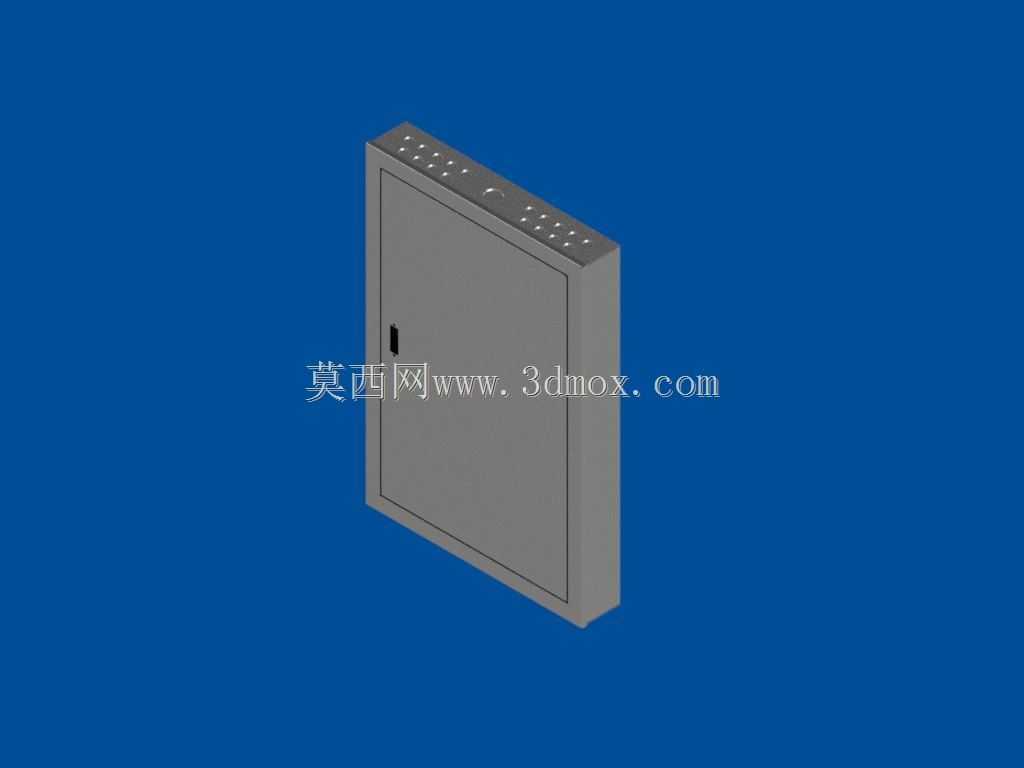

　　这款壁挂式配电箱采用全封闭薄钢板弯折焊接成型的结构设计，整体为立式长方体造型，单开门结构搭配侧边内嵌式锁具，能够在民用建筑、小型工业车间、商业综合体的配电支路场景中承担末端电能分配、线路过载保护、漏电防护的核心作用，可容纳小型断路器、漏电保护器、接线端子排等常规低压配电元件，适配交流220V/380V低压配电系统的末端布设需求。从结构设计逻辑来看，箱体主体采用1.2-1.5mm厚度的冷轧钢板弯折成型，所有拼接边采用满焊后打磨平整的工艺处理，门板与箱体主体的贴合处设计有一圈内嵌式橡胶密封条，能够在闭合后实现IP40级以上的防护能力，可阻挡直径大于1mm的固体异物进入箱体内部，适配室内干燥无强腐蚀的安装场景，避免日常积灰、

　　飞溅水滴对内部电气元件造成的运行干扰。箱体顶部预留了均匀排布的敲落孔位，可根据现场进线方向选择顶部或底部开孔穿线，敲落孔边缘设计有翻边结构，穿线后可搭配护线套保护线缆绝缘层不被钢板切口割损，同时避免开孔处的缝隙进入灰尘或小型虫类。门板与箱体的连接采用暗藏式合页结构，合页完全隐藏在箱体内部，从外部看不到连接固件，既提升了箱体整体的外观整洁度，也能避免外部恶意撬动合页破坏箱体防护，门板开启角度可达到120度以上，完全满足内部元件安装、后期运维检修的操作空间需求，不会出现门板遮挡操作区域的问题。安装边界方面，这款箱体为明装壁挂设计，背部预留了四个对称的挂装孔位，孔位采用腰型孔设计，可适配现场安装时的螺栓位置误差，降低现场安装的对位难度，

　　挂装孔周边做了局部压筋加强处理，避免满装元件后箱体重量过大导致挂装处钢板变形，箱体整体深度控制在120-150mm区间，挂装后突出墙面的尺寸不会占用过多通行空间，适配走廊、楼梯间、设备旁侧墙面等狭窄区域的安装需求。箱体内部预留了通用的导轨安装位，可直接卡装标准35mm宽度的电气安装导轨，无需额外打孔固定，导轨安装位设计了上下20mm的调节余量，可根据内部元件的尺寸大小调整安装高度，适配不同品牌、不同极数的断路器安装需求，箱体侧边预留了接地螺栓安装位，可分别连接门板接地跨接线与箱体主接地线，保证箱体金属外壳可靠接地，避免漏电时的安全隐患。从实际使用场景来看，这类小型壁挂配电箱多用于照明回路配电、小型设备支路配电、

　　消防末端回路配电等场景，相比落地式配电柜占用空间更小，安装位置灵活，可根据配电点位的分布就近安装，缩短低压配电线路的铺设长度，减少线路损耗。设计过程中充分考虑了钣金加工的工艺可行性，所有弯折边的圆角半径均匹配常规钣金折弯模具的参数，无需定制特殊模具即可完成加工，箱体焊接位置尽量设置在内部非外观面，减少外部打磨工作量，提升加工效率，门板锁具采用通用型三角锁，运维人员使用通用钥匙即可开启，避免不同箱体钥匙不通用带来的运维麻烦。箱体表面采用静电喷塑处理，涂层厚度控制在60-80μm，具备良好的附着力与耐刮擦性能，常规室内环境下长期使用不会出现涂层脱落、生锈的问题，浅灰色的外观配色也能适配大多数建筑墙面的装修风格，不会显得过于突兀。
