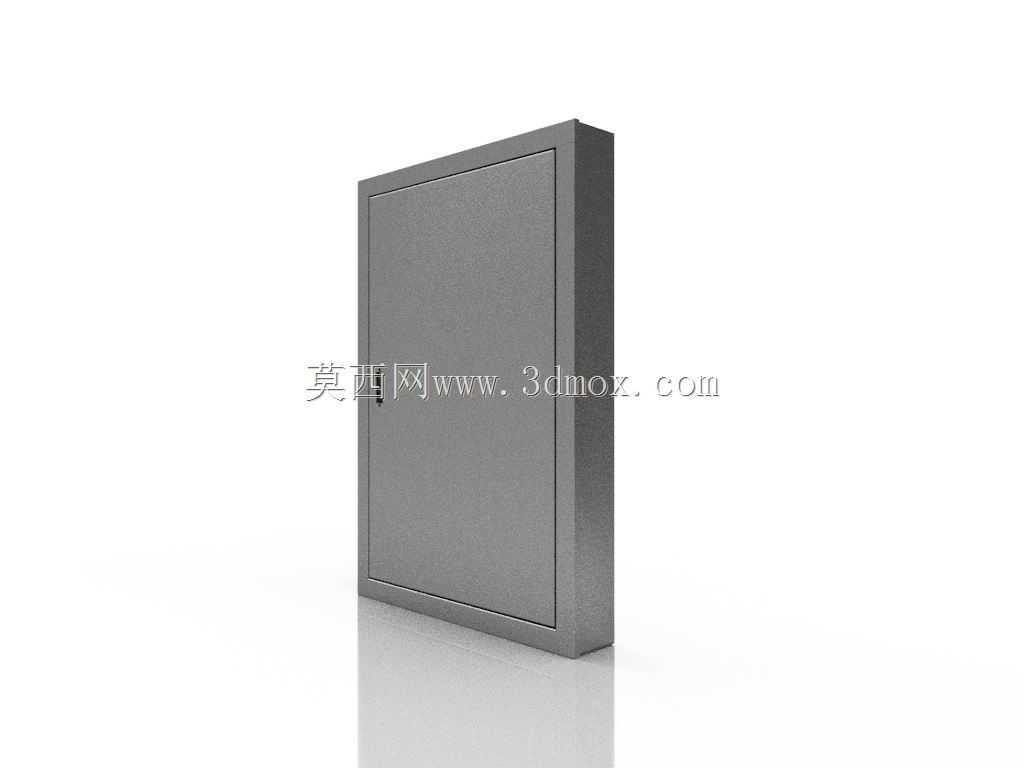

壁挂式明装配电箱体结构三维设计

　　这款壁挂式配电箱体的三维结构设计，首先要匹配民用建筑、小型工业工位、商业铺面末端配电的实际安装场景，这类场景往往没有预留嵌入式墙体坑位，对安装空间的占用要求严苛，同时需要兼顾日常操作的便捷性与非授权开启的防护能力。从实际用途来看，该箱体作为末端配电回路的承载壳体，内部可容纳微型断路器、漏电保护模块、接线端子排等配电元件，实现对单个区域或单组用电设备的配电分断、过载保护、漏电防护功能，是低压配电系统末端最常见的防护承载单元。

　　在功能特性设计上，首先考虑的是防护等级适配性，箱体采用整板折弯的一体式围框结构，门板与箱体结合处设置连续折弯的止口边，可在不额外加装密封条的前提下满足IP40以上的基础防护要求，能够阻挡直径大于1mm的固体异物进入，适配室内干燥无强腐蚀的常规安装环境，避免日常积尘、意外触碰带电部件引发的安全隐患。门板侧装嵌入式暗锁，锁具安装位做沉台处理，避免突出物在通行空间内造成磕碰，同时锁具与门板内侧的锁舌联动结构做了简化设计，仅需单颗螺丝即可完成锁具固定，减少装配工序。箱体门板与主体采用暗藏式合页连接，合页隐藏在箱体侧边框内部，外部无外露连接件，既提升了外观整体性，也能避免外力破坏合页导致门板脱落。

　　设计思路上优先兼顾加工工艺性与结构强度，箱体主体采用1.2mm厚度的冷轧钢板折弯成型，所有折弯处的内R角统一设置为0.5倍板厚，既避免折弯开裂，也能保证拼接处的缝隙均匀可控。箱体背部预留四个挂装孔位，孔位采用上窄下宽的葫芦孔设计，安装时可先将膨胀螺丝固定在墙面，再将箱体挂装后微调位置，无需在箱体内侧拧装螺母，大幅降低现场安装的操作难度。挂装孔的中心距按照常规配电安装的标准模数设置，可适配市面上通用的壁挂安装支架，也能直接替换同尺寸规格的老旧箱体，无需重新在墙面打孔。箱体内部两侧预留安装导轨的固定孔位，孔位间距符合DIN标准导轨的安装尺寸，可直接卡装标准35mm宽度的电气安装导轨，无需额外焊接固定支架；同时背部预留接地螺柱安装位，可通过铜编织带将门板与箱体主体做等电位连接，避免静电积累或漏电时门板带电。

　　外形尺寸与安装边界方面，这款箱体的整体外轮廓宽度控制在400mm，高度500mm，深度150mm，属于常规小型壁挂配电箱的通用尺寸范畴，内部有效安装空间可容纳最多12个1P宽度的微型断路器，或者6个2P宽度的漏电保护模块，能够覆盖绝大多数小型末端配电回路的元件容纳需求。安装时需要预留的操作空间为箱体前方不小于600mm的无遮挡区域，满足开门操作、检修接线的操作空间要求；箱体顶部与底部预留敲落孔位，敲落孔直径分别适配DN20、DN25规格的穿线管，现场施工时可根据进线方向敲掉对应位置的敲落片，无需额外开孔，敲落孔与箱体为一体冲压成型，敲落边缘光滑无毛刺，穿线时不会划伤线缆绝缘层。门板内侧预留标识卡槽，可插入回路标识标签，方便运维时快速识别对应回路；箱体底部设置可拆卸的穿线护板，护板通过两颗手拧螺丝固定，接线完成后可将护板装回，遮挡底部穿线空隙，避免鼠虫进入箱体内部。

　　从结构建模的细节来看，所有板材拼接处的焊缝位置都做了内藏处理，外部无外露焊道，折弯拼接的缝隙控制在0.2mm以内，既保证焊接后的结构强度，也能减少后续喷涂前的打磨工作量。箱体的门板做了微向内收的斜边处理，关闭后与箱体边框的贴合面形成自然的排水坡度，即使有少量冷凝水顺着墙面流下，也不会顺着缝隙渗入箱体内部。考虑到运输与堆叠需求，箱体顶部与底部的折弯边做了叠边加强处理，堆叠时可承受三个同规格箱体的重量而不发生变形，避免仓储运输过程中出现箱体磕碰变形的问题。
