工业接线盒式温度传感器三维建模作品

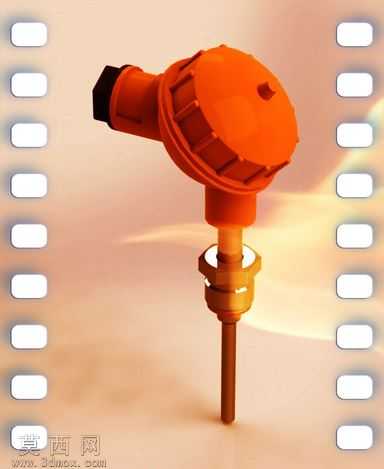

本作品为工业用接线盒式温度传感器的三维建模成果，建模过程围绕工业现场实际使用的温度传感器实物结构展开，严格还原产品各部件的比例与装配关系。建模初期先梳理产品的结构组成，将整体拆分为接线盒壳体、侧向接线接头、安装固定法兰、测温探杆四个核心模块，逐部件进行特征绘制。接线盒壳体部分采用曲面建模结合实体拉伸的方式完成，还原壳体表面的散热加强筋结构、盒盖的定位凹槽、壳体与接头衔接处的过渡圆角，保证壳体外观的工业质感，同时还原壳体内部用于固定接线端子的卡位结构，虽为外观展示模型也兼顾内部结构的合理性。侧向接线接头部分还原了线缆接入端的六角锁紧结构、接头与壳体衔接的密封台阶，还原工业传感器的防水接线设计特征。安装固定法兰部分还原了法兰盘的密封垫圈槽、锁紧螺纹结构、探杆穿出的定位轴肩，准确呈现传感器在设备管壁安装的固定结构特征。测温探杆部分还原了金属杆身的光滑圆柱特征、探杆与法兰衔接处的密封压环结构，还原探杆的细长比例特征。材质渲染阶段，接线盒与接线接头采用橙色工业磨砂塑料材质，调整材质的粗糙度与漫反射参数，还原工业防爆接线盒的哑光塑料质感；法兰、探杆、锁紧螺母部分采用304不锈钢金属材质，调整金属反射率与高光参数，还原金属加工件的细腻金属光泽，密封垫圈采用黑色橡胶材质，还原橡胶的哑光弹性质感。渲染阶段采用柔和的工业产品展示布光，通过主光、辅光、轮廓光的搭配，清晰呈现各部件的结构层次与材质差异，避免过强反光遮挡结构细节。设计过程中严格遵循工业温度传感器的实际尺寸比例，各部件的装配间隙、衔接过渡都参考实物产品的公差设计，保证模型可用于工控设备装配演示、产品展示、教学素材等场景，模型结构完整无破面，各部件可单独拆分用于装配动画制作，能够直观呈现这类温度传感器的外观特征与结构组成，帮助使用者快速理解该类工业测温元件的外形构造与安装结构特点。
