FDM树脂双工艺混合3D打印设备结构

　　这款混合打印设备的核心设计逻辑，是在常规熔融沉积成型的基础上，拓展树脂材料的成型能力，解决单一FDM工艺无法实现多材料复合制件的痛点。设备整体采用铝型材搭建主体框架，搭配6mm厚度激光切割PMMA板作为封板与安装基板，框架型材的选型兼顾了结构刚性与改装拓展性，所有安装孔位均沿型材槽道预留调整余量，可根据后续功能迭代调整各轴组件的安装位置，无需重新加工主体结构件。

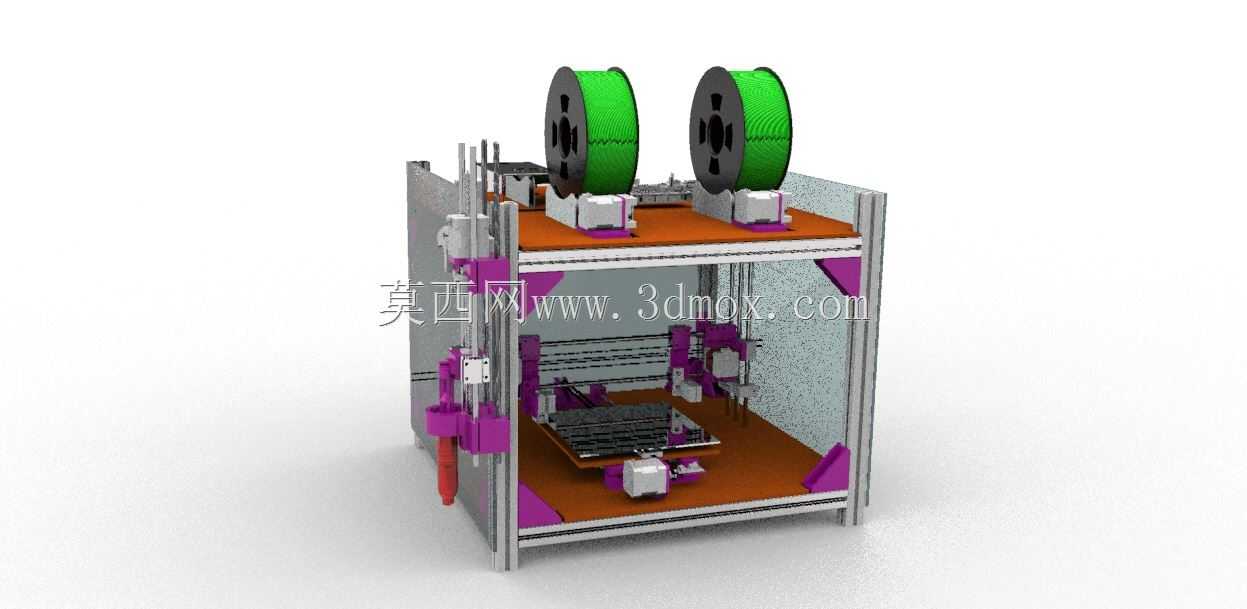

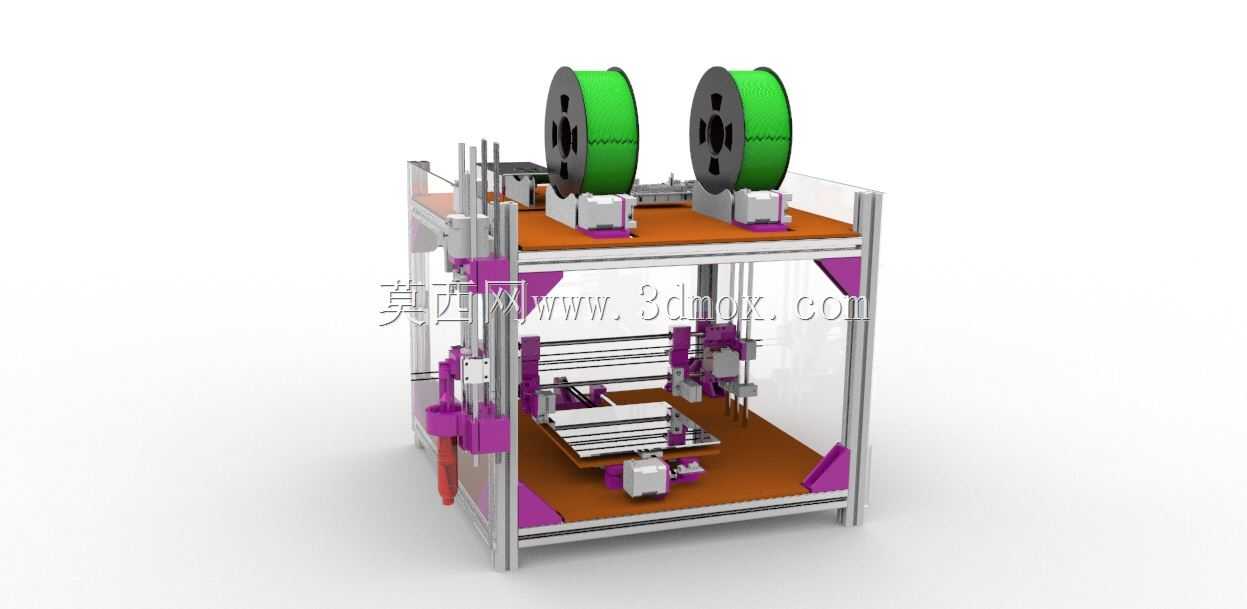

　　从功能布局来看，设备顶部设置双料盘安装位，其中一组对应常规FDM耗材送料路径，另一组配套独立的挤出头输送管路，用于输送树脂类成型材料，两套送料系统独立控制，可在打印过程中实现工艺切换，完成同一制件内不同区域的材料性能匹配——比如在需要结构支撑的区域使用高强度FDM耗材，在需要精细表面或者特殊功能的区域使用树脂材料，适配小批量功能样件、复合结构验证件的制作需求，常见于高校实验室新材料研发、创客空间定制件打样、小型工坊多材料制件生产这类场景。

　　运动结构部分沿用了成熟的笛卡尔运动架构，X、Y轴负责打印头的平面移动，Z轴负责成型平台的垂直升降，各轴导轨的安装基准直接依托铝型材加工面与PMMA安装板的定位槽设计，减少了额外的基准转接零件，既控制了整体装配累积误差，也降低了后期维护的校准难度。成型平台的调平结构采用多点可调设计，配合独立的喷头高度校准机构，可在切换不同打印工艺时快速调整喷头与平台的间距，避免不同材料成型温度、出料特性差异带来的首层附着失败问题。

　　设备的安装边界设计充分考虑了桌面级使用场景，整体框架的长宽尺寸控制在常规工作台可容纳的范围内，顶部料盘的突出部分未超出机架的垂直投影区域，避免放置时占用额外桌面空间；侧面的PMMA封板采用快拆式安装，无需专用工具即可拆卸，方便日常清理喷头、更换耗材、调整传动皮带松紧度这类维护操作。电气元件的安装位全部预留于机架底部的封闭腔体内，与上方的成型工作区做物理分隔，避免打印过程中产生的材料碎屑、少量树脂滴落污染电气线路，同时底部腔体预留了散热通风口，保证主控板、驱动模块长时间工作时的热量可及时散出。

　　在材料适配设计上，两套挤出系统的安装座采用模块化快换结构，可根据使用需求更换不同口径的FDM喷嘴，或者不同规格的树脂输送针头，无需拆解整个喷头组件；送料路径的管路选用低摩擦阻力的特氟龙材质，减少耗材输送过程中的阻力波动，保证FDM耗材送料顺畅的同时，也避免树脂材料在管路内残留固化造成堵塞。针对两种工艺的成型温度差异，喷头组件的加热模块做了独立的温控隔离，FDM喷头的高温区域不会传导至树脂输送端，防止树脂在非工作区域提前固化影响出料稳定性。

　　从实际使用的角度来看，这款设备的改装思路没有盲目追求复杂的多轴联动或者全新运动架构，而是基于成熟的桌面级打印设备框架做功能拓展，大部分结构件都可通过常规铝型材切割、激光切割工艺加工，传动、电控零件也都选用通用标准件，后期的零件替换、功能升级成本较低，适合需要在常规FDM打印基础上拓展多材料成型能力的使用者自行搭建或者改装，可覆盖从概念样件到功能测试件的多场景打印需求，无需单独采购两台不同工艺的打印设备，有效节省了设备占用空间与采购成本。
