FDM熔融沉积型3D打印挤出喷头结构

　　桌面级FDM熔融沉积成型设备的挤出端，是决定打印成型精度、出料稳定性的核心功能部件，本次拆解还原的Cyclops结构打印头，是单进单出挤出方案里经过大量装机验证的成熟构型，适配1.75mm直径常规PLA、ABS、PETG等通用打印耗材，可直接替换多数入门级、进阶级桌面3D打印机的原厂挤出组件，也可用于DIY改装设备的挤出端搭建，覆盖创客打样、小批量零件制作、教学实训设备组装等多个应用场景。

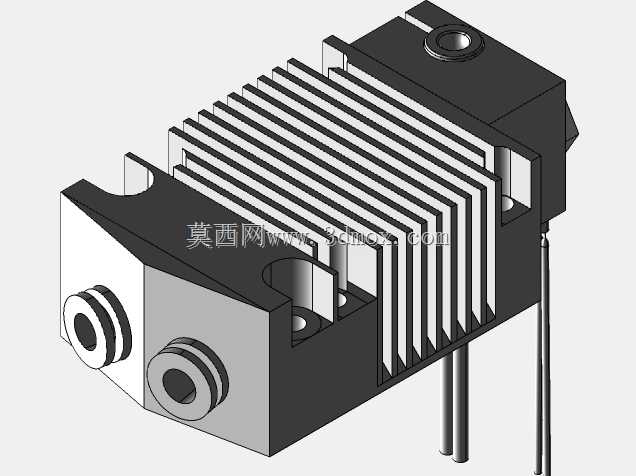

　　从实际装机的功能逻辑来看，该打印头的结构分层完全围绕熔融挤出的热管理需求设计：上部的密集鳍片式散热结构是整个组件的冷端核心，每一片鳍片的间距、厚度都经过热阻计算，配合轴向散热风扇可将耗材送入段的温度稳定控制在耗材玻璃化转变温度以下，避免耗材提前软化膨胀造成的堵料、送料打滑问题，鳍片上预留的两个横向安装孔，可直接适配标准20mm间距的挤出机固定支架，不需要额外加工转接件就能完成安装固定，安装时需要注意散热鳍片的进风方向要对准风扇出风口，保证散热气流能顺着鳍片间隙纵向流通，避免出现散热死角。

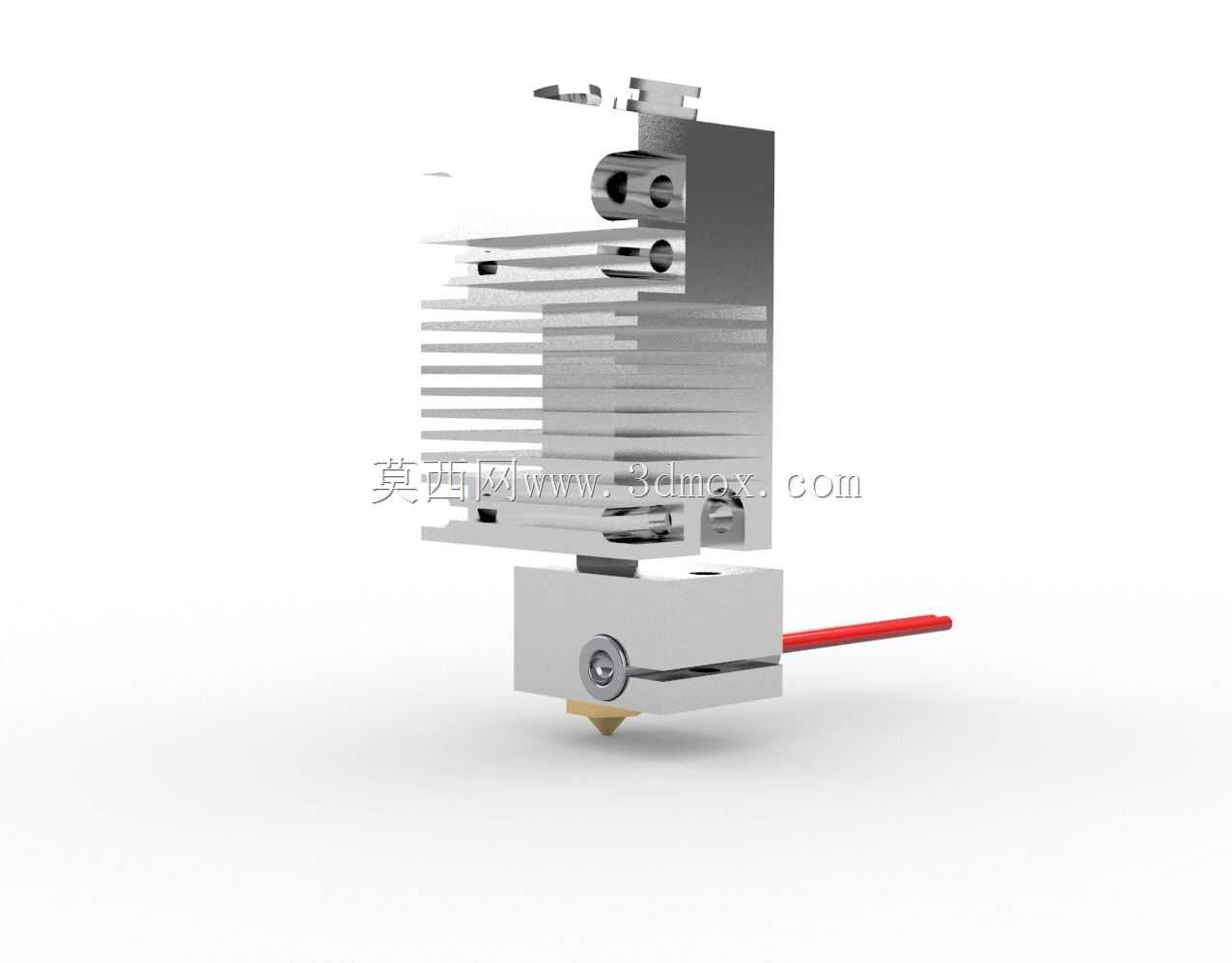

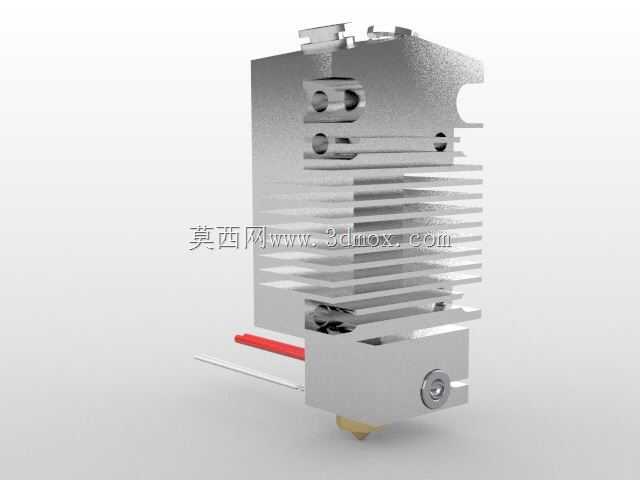

　　冷端与热端之间的隔热过渡段，是整个结构的温度分界区，采用低导热系数的隔热材质填充，阻断热端热量向冷端传导的路径，避免冷端温度过高导致的耗材回抽失效、送料齿轮粘料等常见故障。下部的加热块是热端的核心功能区，内置标准加热棒与热敏电阻安装孔，孔位公差控制在0.05mm以内，保证加热元件与加热块充分接触，温度检测误差控制在±1℃范围内，加热块侧面的顶丝孔用于固定喉管与喷嘴，安装时喉管需要完全顶紧喷嘴端面，避免出现耗材溢料的间隙。前端伸出的黄铜喷嘴采用标准M6螺纹接口，可根据打印需求更换0.2mm、0.3mm、0.4mm、0.6mm等不同内径的规格，喷嘴尖端的锥形角度经过优化，打印时可减少与已成型层的剐蹭，提升悬垂结构的打印质量。加热块侧面伸出的红色耐高温线材是加热棒与热敏电阻的引线，布线时需要预留足够的弯曲半径，避免打印头往复运动时线材反复弯折断裂，引线外层的特氟龙护套可耐受200℃以上的持续工作温度，不会因为长期靠近热端出现老化脆化问题。

　　从安装边界尺寸来看，整个打印头组件的横向最大宽度不超过22mm，纵向总高度（从散热鳍片顶端到喷嘴尖端）控制在48mm，安装后不会与打印机的X轴运动导轨、限位开关产生运动干涉，适配多数采用E3D V5/V6安装孔位的挤出支架，更换时只需要固定两个M3螺丝即可完成定位，重复安装的定位精度可控制在0.1mm以内，不需要重新调平打印平台就能继续打印作业。结构设计上充分考虑了日常维护的便捷性，喷嘴更换时不需要拆卸整个散热组件，只需要将加热块加热到工作温度后，用扳手即可拧下喷嘴清理残留耗材，散热鳍片的间隙宽度足够用毛刷清理积攒的灰尘与耗材碎屑，不需要完全拆解就能完成日常保养。

　　实际使用过程中，该结构的打印头可稳定支持最高260℃的工作温度，满足常规工程耗材的打印需求，送料阻力经过流道优化，相比同规格的老式打印头降低了15%左右，回抽响应速度更快，可有效减少打印过程中的拉丝、漏料问题，打印薄壁结构时的壁厚均匀性可控制在0.02mm以内，完全满足结构件打样、外观件制作的精度要求。需要注意的是，安装时喉管与加热块、喷嘴的同轴度要保证在0.03mm以内，否则会出现送料不畅、耗材挤出偏斜的问题，散热风扇的风量要保证在0.8CFM以上，才能在高速打印时维持冷端温度稳定，避免长时间连续打印出现的堵料故障。
