医用螺旋盘管式散热构件结构设计

　　该散热构件主要适配小型医用诊疗设备的局部温控场景，常见于便携超声设备探头、体外诊断试剂恒温模块、小型理疗仪的发热单元配套，这类场景对散热结构的空间占用、接触稳定性、无尖锐棱角的安全属性有明确要求，区别于工业设备散热的大尺寸、高风压设计逻辑，医用场景的散热构件需要兼顾有限空间内的换热效率与临床使用的安全规范，避免结构凸起剐蹭医护人员或患者，同时要适配医用设备频繁消毒擦拭的使用环境，结构表面无清洁死角。

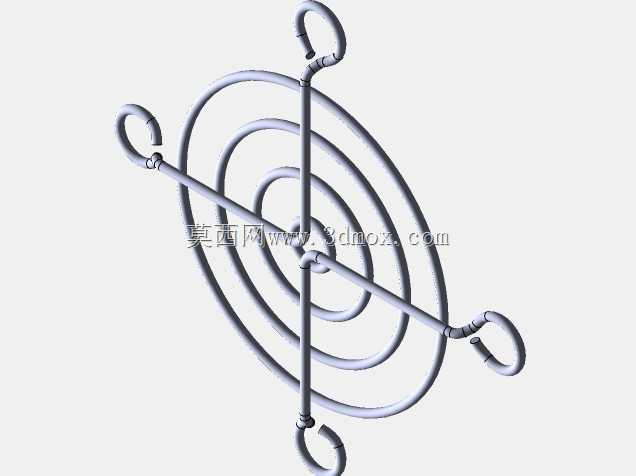

　　整体采用同心螺旋盘管作为核心换热主体，盘管沿中心轴线逐层盘绕形成平面盘状结构，这种布局可以在极小的轴向厚度下拓展足够的换热接触面积，盘管的管径选择经过换热效率与结构强度的平衡计算，过细的管径会提升介质流动阻力，增加配套循环泵的负载，过粗的管径则会压缩盘绕层数，降低单位面积的换热效率，实际选型中匹配常规医用温控回路的介质流量参数，保证循环介质在盘管内流动时可以形成稳定的层流换热状态，充分带走发热单元传递的热量。

　　贯穿盘管中心的横向支撑杆件是整个结构的受力核心，杆件穿过每一圈盘管的预设定位点位，与盘管采用焊接或胀接方式固定，避免盘管在设备移动、震动过程中出现移位变形，支撑杆两端延伸出盘管外侧的部分设置有弯钩状安装结构，弯钩的圆弧半径经过适配设计，既可以直接卡接在设备壳体的预设挂点上实现快速装配，也可以穿过安装孔配合紧固件完成刚性固定，弯钩的末端做了圆弧收边处理，没有尖锐的切割断面，符合医用设备的安全设计要求，避免安装或维护过程中造成划伤。

　　盘管上下两端同样延伸出带弯钩的连接端，这两个端头一方面作为换热介质的进出接口，可以直接对接医用设备的温控循环管路，接口的弯钩结构可以辅助固定管路，避免管路拉扯造成接口脱落，另一方面也可以作为辅助安装点位，在部分需要竖向固定的场景中配合两端的挂点完成结构固定，整个构件的所有外露端头都采用同向的弯钩设计，没有向外突出的尖锐结构，在设备内部安装时不会剐蹭周边的线束、管路，日常清洁消毒时也不会勾挂消毒棉球、无纺布等清洁耗材，减少清洁死角的残留风险。

　　从安装边界来看，整个构件的最大外轮廓尺寸由螺旋盘管的最外圈直径决定，轴向厚度仅为单根盘管的管径加上支撑杆的直径尺寸，属于超薄型的盘状散热结构，可以直接贴合在发热元件的平面安装面上，安装时不需要预留额外的风道空间，区别于常见的鳍片式风冷散热需要预留气流通道的要求，这种盘管式结构采用液冷换热逻辑，通过盘管内循环的恒温介质带走热量，工作过程中无气流扰动，不会在医用场景中造成扬尘、气流直吹患者的问题，适配对洁净度、气流控制有要求的诊疗环境。

　　设计过程中优先考虑了结构的易加工属性，所有盘管段都采用同一规格的金属管材弯制完成，不需要额外定制异型材，支撑杆采用标准直径的金属圆杆，所有弯钩结构都可以通过弯管工艺一次成型，不需要后续的二次切削加工，加工完成后仅需要对焊接点位做打磨抛光处理，保证整个结构的表面粗糙度满足医用设备的清洁要求，整体结构没有复杂的装配组件，零部件数量少，装配工序简单，适合批量生产加工。在换热性能匹配上，螺旋盘管的盘绕间距经过优化，相邻盘管之间预留有均匀的间隙，既可以保证结构贴合安装面时的接触压力均匀分布，也可以避免盘管之间出现热量叠加，提升整体的换热均匀性，不会出现局部散热不足导致的温控偏差，适配医用设备对温度控制精度要求较高的使用场景，比如体外诊断试剂的恒温模块需要将温度波动控制在极小范围内，这种均匀换热的结构可以避免局部温度过高或过低影响试剂反应效果。

　　结构的受力设计上，横向支撑杆承担了整个盘管的固定载荷，盘管与支撑杆的连接点位均匀分布在每一圈盘管上，避免单点位受力造成的盘管变形，即使在设备受到意外碰撞、跌落的情况下，多点固定的结构也可以分散冲击力，不会出现盘管散开、接口脱落的问题，满足医用设备的可靠性要求，相比传统的蛇形盘管散热结构，这种同心螺旋加中心支撑杆的设计整体结构强度更高，抗形变能力更强，在频繁移动的便携医用设备上使用时稳定性更好。
