手持便携散热小风扇防护外罩结构设计

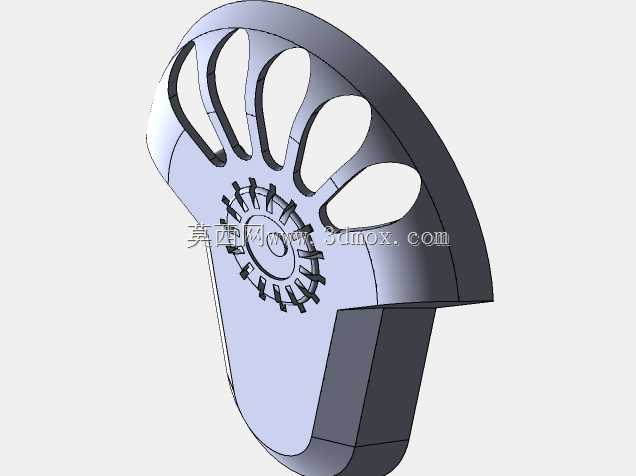

　　这款手持便携散热设备的外防护结构，核心作用是在风扇运行时隔绝人体手指与内部高速旋转的风叶，避免机械伤害，同时保障气流顺畅通过，不额外增加风阻影响出风效率。从结构设计逻辑来看，整体采用贴合手持设备握持弧度的异形轮廓，下半部分为收窄的安装基座，上半部分为弧形扩张的通风防护区，轮廓曲线完全匹配内部风叶的旋转扫掠边界，在最小化整体体积的前提下，给风叶预留足够的旋转间隙，避免运转时出现剐蹭异响。

　　通风区域的栅格采用放射状排布的长条形镂空，每道栅格的筋条宽度控制在2mm，相邻栅格的间隙严格控制在8mm以内，符合小家电安全防护的间隙要求，既可以防止成人手指误入接触风叶，也能避免儿童细小手指伸入造成危险。筋条的排布顺着风叶旋转的出风方向做了微小的倾角引导，气流从栅格流出时不会被筋条强行切割打散，能有效降低风噪，同时提升出风的汇聚性，让手持使用时的送风距离更远。

　　中心位置设置了环形的电机安装定位座，定位座外圈均匀分布12个细小的卡接凸齿，这些凸齿与内部电机端盖的卡槽一一对应，装配时不需要额外打胶或者螺丝固定，直接通过卡扣过盈配合就能完成电机与外罩的定位，装配效率更高，同时也能避免长期使用后螺丝松动带来的异响问题。定位座中心预留了电机轴的穿过孔，孔位与电机轴的配合间隙控制在0.1mm，既不会因为间隙过小出现轴体摩擦，也不会因为间隙过大导致风叶运转时出现偏心抖动。

　　安装基座部分的壁厚做了均匀化处理，整体壁厚保持2.5mm，避免注塑生产时出现缩痕、翘曲等成型缺陷，基座两侧预留了与手持机身壳配合的卡扣位，卡扣的倒扣量设计为0.8mm，既可以保证装配后外罩与机身连接牢固，日常使用中不会因为轻微摔碰脱落，也能在售后维修时方便拆卸，不会因为卡扣过紧导致拆卸时断裂。外罩的边缘全部做了R1.5的圆角过渡，没有尖锐的棱角，日常手持使用时不会划伤皮肤，也能避免跌落时边缘应力集中出现碎裂。

　　从实际应用场景来看，这类防护外罩多用于手持便携小风扇、桌面迷你风扇这类小型散热通风设备，除了基础的防护功能外，栅格的放射状造型也兼顾了外观的辨识度，区别于传统圆形风扇罩的呆板设计，异形轮廓更贴合手持设备的人体工学造型，握持时手指不会被外罩硌到。设计过程中还考虑了长期使用的积灰问题，栅格的筋条表面做了光滑的弧面过渡，没有清洁死角，日常使用中用毛刷就能轻松清理缝隙中的积灰，不需要拆解外罩就能完成日常维护。

　　结构强度方面，在栅格筋条与外罩外圈、中心定位座的连接位置都做了微小的加厚过渡，避免筋条连接处因为应力集中出现断裂，即使受到日常的挤压、轻微摔碰，筋条也不会轻易断裂，能够满足小家电产品的使用寿命要求。整个外罩采用一体化注塑成型的结构设计，没有多余的拼接零件，生产时只需要一套模具就能完成成型，不需要后续的组装工序，能有效控制生产制造成本，适合大批量量产。
