卧式承压罐体工业设备三维设计

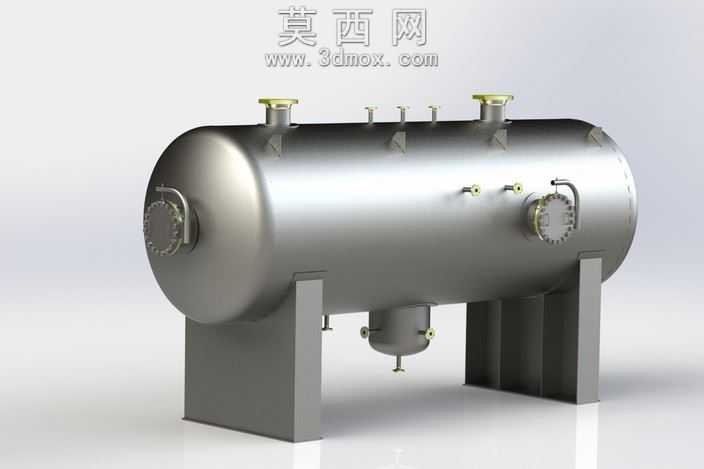

本作品为卧式承压罐体的三维建模设计，整体采用卧式圆柱筒体的经典结构布局，建模阶段严格遵循压力容器的结构设计规范，先通过草图绘制筒体的截面轮廓，利用旋转特征生成主体筒身，再分别创建两端的标准椭圆封头，通过装配约束与筒身完成精准对接，保证整体结构的同轴度符合工业设计要求。建模过程中对所有接口结构做了精细化处理，顶部设置两个大口径主接口，搭配多个小口径仪表安装接口，侧面预留人孔结构与侧装接口，底部设置排污接口与鞍式支撑支座，所有接口的法兰结构均按照标准管件参数创建，螺纹、密封面的细节特征完整还原，可直接用于后续的工程出图与结构校验。材质渲染阶段，主体罐体采用哑光不锈钢金属材质，调整材质的粗糙度与金属度参数，还原工业不锈钢罐体的真实质感，支座部分采用深灰色碳钢材质，通过不同的材质表现区分不同部件的材质属性，渲染时添加柔和的环境光与定向补光，突出罐体曲面的光影过渡效果，同时保留焊缝、接口边缘的细节阴影，让整体渲染效果更贴近真实工业设备的视觉表现。结构设计上充分考虑卧式罐体的受力特性，两个鞍式支座的间距按照筒体长度的合理比例设置，支座的加强筋结构做了简化但保留核心受力特征，所有接口的位置排布符合实际工业罐体的管路安装逻辑，人孔位置设置在便于操作的筒体侧面，配套的手孔、吊耳结构也按照标准规范做了对应设计，整体模型的参数化特征完整，可通过修改关键参数快速调整罐体的容积、接口尺寸等核心指标，适配不同的工业使用场景。
